氮化硅结合碳化硅简介(SNBSC)技术详解-（2）SNBSC与RSSC、DSSC的比较

国磨质检-精工博研，专业的碳化硅质量和技术服务机构，如果您在碳化硅陶瓷/原材料生产、研发、购买、质量控制等方面有任何问题，请联系我们。

2 SNBSC与RSSC、DSSC的比较

在六种先进 SiC 陶瓷中：SNBSC、RSSC（反应烧结）、DSSC（直接烧结）、HPSC（热压）、单晶 SiC、GBSC-CMC 和 SiC-SiC-CMC，SNBSC 无论在成本还是生产方式上都遥遥领先。只有简单（低技术含量）的 GBSC 比 SNBSC 更便宜，但其性能远不如 SNBSC。

SNBSC 是唯一一种具有显着气孔率的主要 SiC 陶瓷，但这在耐火材料行业不是重大问题，在耐磨行业也不是难以克服的挑战。在耐火性能方面，SNBSC 在 1200°C 以上比 RSSC 和 DSSC 略微容易氧化。然而，由于其巨大的成本优势，SNBSC 自 20 世纪中后期以来一直是耐火材料行业的首选 SiC 类型。其成本优势主要来源于以下三个因素：

• 原材料：SNBSC 和 RSSC、GBSC-CMC 使用廉价的磨料颗粒，而 DSSC 和 HPSC 需要昂贵的细磨 SiC，SiC-SiC 则需要细磨 SiC 和 SiC 晶须。

• 烧结温度：如表 2 所示，SNBSC 的烧结温度远低于 RSSC 和 HPSC，仅次于 GBSC 和 GBSC-CMC。

• 生产工艺复杂程度：SNBSC 的生产工艺比除简单 GBSC 以外的所有其他 SiC 类型都简单得多。

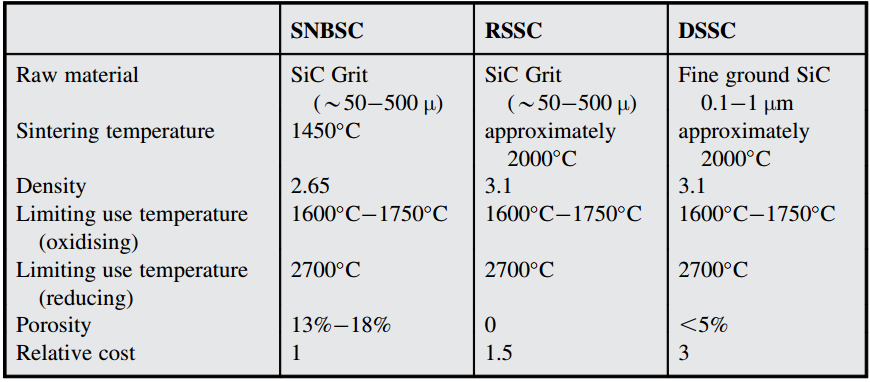

表2 SNBSC与RSSC、DSSC的参数比较

SNBSC 可概括为：

• 成型方法：1400°C-1450°C 氮气中 SiC-Si 混合物的反应粘结。

• 黏合系统：SiC-Si3N4-SiC 键。

• 孔隙率：通常为 13%-18%。

• 密度：通常为 2.6-2.7 g/cm³。

SNBSC 的应用：

• 最重要的商业用途是作为耐火材料。

• 第二个不断增长的应用领域是耐磨陶瓷。

国磨质检-精工博研，专业的碳化硅质量和技术服务机构，如果您在碳化硅陶瓷/原材料生产、研发、购买、质量控制等方面有任何问题，请联系我们。
