硅砖
概念：SiO2含量在93%以上的耐火材料制品
性能
酸性耐火材料，具有较强抵抗酸性渣或熔业侵蚀的能力，对碱性物质侵蚀抵抗能力差，易被Al2O3、K2O、Na2O等氧化物作用破坏，对CaO、FeO、Fe2O3等氧化物有良好的的抵抗性
荷软一般1640~1680℃
热膨胀：300℃~接近熔点（鳞石英或方石英）体积稳定，加热到1450℃有1.5~2%的总体积膨胀
真密度：性能和工艺铜SiO2晶型转化有密切关系，因此硅砖真密度是判断其晶型转化程度的重要指标之一。一般要求2.38以下，优质硅砖在2.35以下。真密度小，反应砖中磷石英和方石英数量多，残余石英量小，因而残余膨胀小使用强度下降也小。
硅砖分类及理化指标
一般硅砖
GB/T 2068-2012 @标准

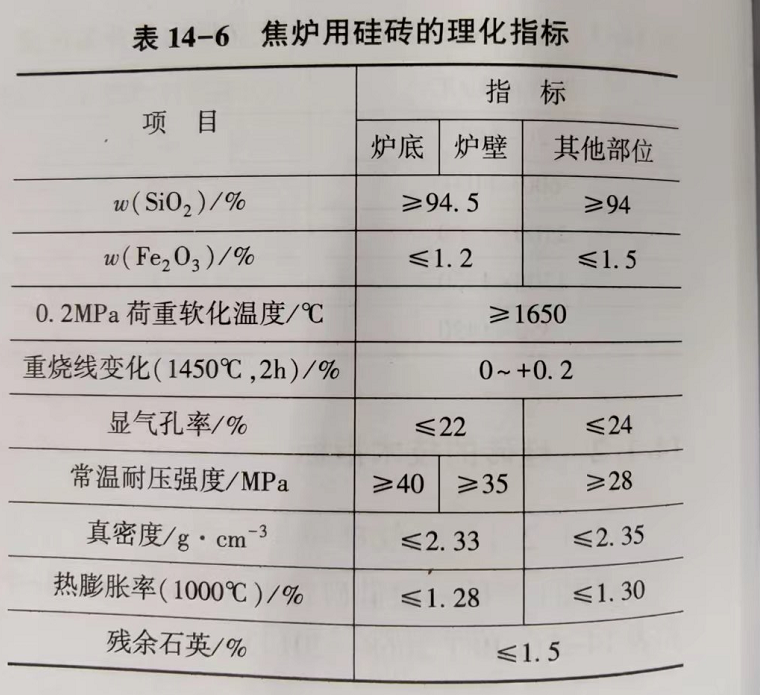

焦炉用硅砖
GB/T 2068-2012 牌号JG-94 @标准

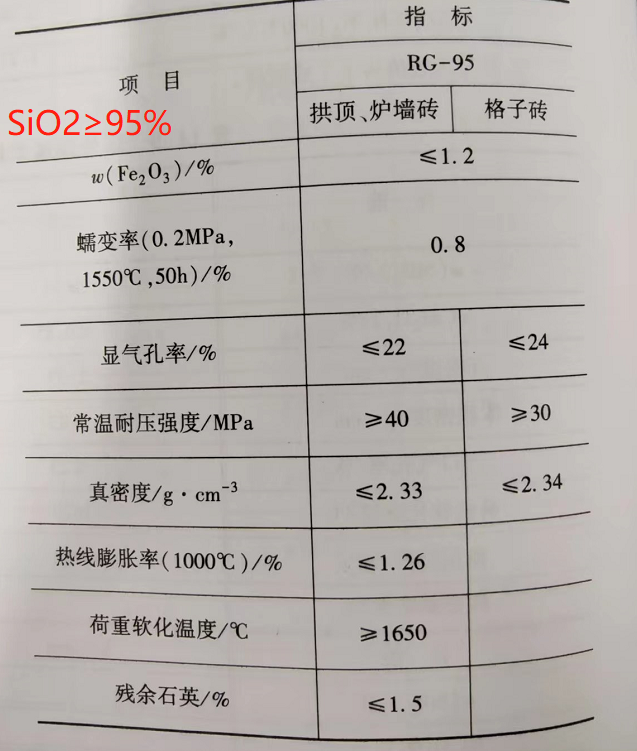

热风炉用硅砖
GB/T 2068-2012 牌号RG-95 @标准

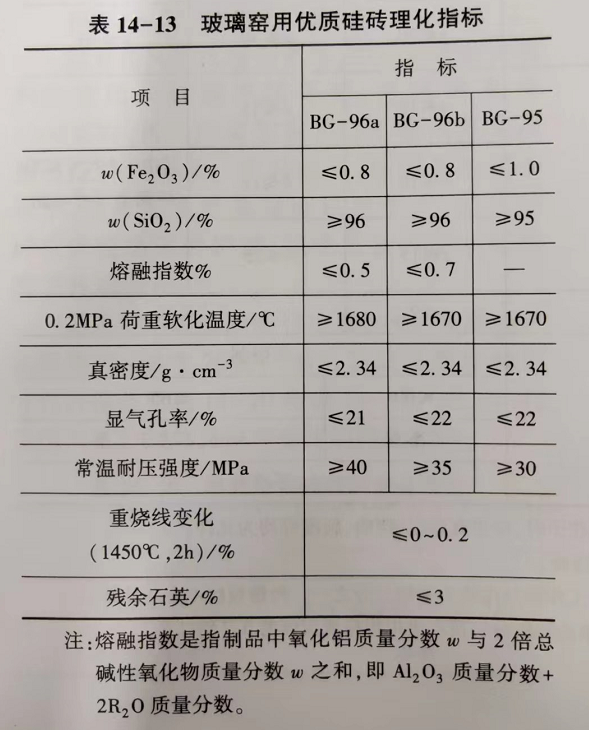

玻璃窑用优质硅砖
GB/T 2608-2012 牌号BG-96a BG-96b BG-95 @标准
