EBSD数据解读的“最后一公里”：从欧拉角到性能预测，你真的懂取向吗？

你是否也遇到过这样的场景？

耗费数周精心制备的样品，终于拿到了一张色彩斑斓的EBSD取向图（IPF Map）。你兴奋地将它放进报告里，然而，老板或客户的下一个问题却让你陷入沉默：“所以呢？这张图说明了什么？它和我们产品开裂、性能下降有什么直接关系？”

这“灵魂拷问”背后，是EBSD分析中一个普遍却致命的盲区：我们投入了大量精力获取数据，却在数据解读的“最后一公里”上迷了路。我们拿到了海量的欧拉角、取向矩阵，却不知道如何将这些抽象的数学语言，翻译成能够指导研发、解决工程问题的“人话”。

作为在EBSD领域摸爬滚打了十余年的应用科学家，我可以负责任地告诉你：EBSD给你的不是一张图，而是一本关于材料“基因”的密码本，而晶体取向，正是解开这本密码本的唯一密钥。 今天，我们不谈泛泛的原理，只聊如何打通这“最后一公里”。

一、菊池花样：一切的起点，但不是终点

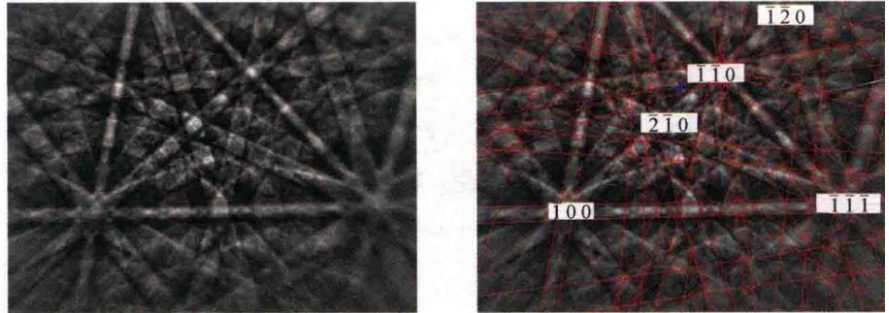

我们知道，EBSD的核心是解读电子束打在样品上产生的“菊池花样”（Kikuchi Pattern）。每一张清晰的菊池花样，都像是指纹，唯一对应着电子束照射点那个微小区域的晶体“姿态”——也就是晶体取向。

软件通过霍夫变换等算法，识别出花样中的菊池带，并与数据库中的理论花样进行比对，从而计算出该点的晶体取向。这个过程听起来像是自动化的“黑箱操作”，但魔鬼恰恰藏在细节里。

这个“黑箱”的输入，除了菊池花样，还有一个至关重要的、却常常被忽视的设定——参考坐标系。

二、参考坐标系：EBSD分析中“代价最高”的低级错误

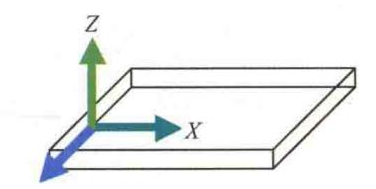

要描述一个物体的朝向，必须先有一个参照物。在EBSD中，这个参照物就是样品参考坐标系，通常定义为轧向（RD）、横向（TD）和法向（ND）。

听起来很简单？但现实是，无数的EBSD分析项目，从源头上就错了。样品在电镜里放反了、RD方向定义错了、或者软件里坐标系旋转设置错了……任何一个环节的疏忽，都会导致整个数据集的取向信息张冠李戴。

想象一下，你分析一张轧制板材，本想研究{111}面是否平行于轧面，结果因为坐标系搞错，数据告诉你{100}面平行于轧面。基于这个错误结论，你可能会做出完全相反的工艺优化决策。

坐标系设错，满盘皆输。这是EBSD分析中最昂贵也最常见的‘低级错误’。 在精工博研，我们坚持在测试前与客户反复确认样品的加工历史与关键方向，确保参考坐标系的建立精准无误。这看似繁琐的一步，却是保证数据有效性的生命线。

三、欧拉角、密勒指数、轴角对：该用哪种“语言”说话？

当坐标系正确建立后，软件会输出一系列描述取向的参数。最常见的就是欧拉角(φ₁, Φ, φ₂)。但面对一长串数字，人脑几乎无法直观理解。这就好比计算机只懂0和1，而我们需要更高级的语言。

EBSD的强大之处在于，它提供了多种“语言”来描述取向，以应对不同的应用场景。选对语言，事半功倍。

1. 欧拉角 (Euler Angles) & 取向矩阵 (Orientation Matrix)

• • 这是什么： 描述晶体坐标系如何通过三次旋转与样品坐标系重合的数学参数。它是最底层、最精确的“机器语言”。

• • 何时使用： 计算机进行织构计算、取向差计算等一切定量分析的基础。你通常不需要直接跟它们打交道，但需要知道你看到的所有彩色图、织构图，都是基于这些数据计算得来的。

2. 密勒指数 (Miller Indices) - (hkl)[uvw]

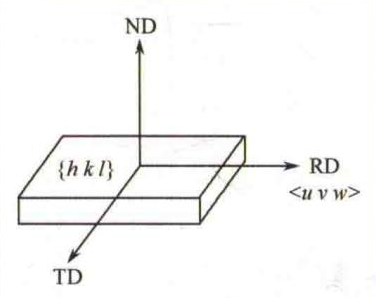

• • 这是什么： 一种极其直观的“工程师语言”。它直接描述了哪个晶面(hkl)平行于样品表面（如轧面），哪个晶向[uvw]平行于样品主方向（如轧向）。

• • 应用场景： 材料加工领域，尤其是金属塑性成形。例如，在分析铝合金罐料的冲压性能时，我们关心的不是抽象的欧拉角，而是理想的Cube织构{001}<100>和Goss织构{110}<001>的强度。用密勒指数，我们能直接与工艺目标对话。

3. 轴角对 (Axis-Angle Pair) & 罗德里格斯矢量 (Rodrigues Vector)

• • 这是什么： 描述两个相邻晶粒取向差异的“晶界语言”。它告诉你，晶粒A需要绕着哪个公共轴[uvw]旋转多少度(θ)，才能与晶粒B的取向完全重合。

• • 应用场景： 失效分析与晶界工程。例如，在研究应力腐蚀开裂时，裂纹往往沿着特定的“大角度晶界”扩展。通过轴角对分析，我们可以精确识别出这些“薄弱环节”。在研究孪晶强化时，我们需要识别出具有特定轴角关系的Σ3共格孪晶界。罗德里格斯矢量空间，更是高级晶界分析的利器，能让复杂的晶界类型分布一目了然。

选择正确的表征方法，是将原始数据转化为有效信息的关键第一步。这需要分析者不仅懂软件操作，更要深刻理解背后的材料科学问题。

四、从“是什么”到“为什么”：EBSD分析的价值升华

现在，我们跨越了“最后一公里”，将抽象数据翻译成了可理解的工程语言。但这还不够。首席科学家的价值，在于回答终极问题——“So What?”

• • 发现强烈的丝织构 -> So What? -> 这意味着材料在某个方向上具有极高的强度，但也可能导致横向的韧性不足，成为失效的隐患。

• • 发现大量Σ3孪晶界 -> So What? -> 这不仅能有效强化材料，还能割裂晶界网络，提高抗晶间腐蚀和断裂的能力。

• • 发现再结晶晶粒与变形晶粒取向不同 -> So What? -> 这揭示了退火工艺参数可能不当，导致织构弱化，影响了最终产品的成形性。

你看，EBSD分析的终点，绝不是一张漂亮的图片或一堆数据。它的真正价值，在于建立“工艺-微观结构-宏观性能”之间的桥梁。而晶体取向，正是这座桥梁最核心的骨架。

一套真正可靠、有深度的EBSD分析报告，背后是样品制备的艺术、对设备参数的精准把控、对晶体学理论的深刻理解，以及将数据与工程问题紧密结合的丰富经验。这绝非易事。

将专业的事交给专业的团队，让您的研发与品控真正做到有的放矢，这正是我们存在的价值。
