超硬磨料粒度试验筛的计量校准

详情

       磨料粒度是磨料的重要指标，它直接影响磨削效率以及加工材料的表面粗糙度。为把控磨料粒度的准确性和统一性，最重要的是首先检测仪器和设备的准确。

       磨料粒度检验有筛分法、光电沉降法、激光衍射法、电阻计数法、图像分析法等，其中筛分法使用了筛分试验机、金属丝编织试验筛和方孔电成型试验筛等检验设备和器具。国家分别发布了《GB/T 18845磨料  筛分试验机》、《GB/T6003.1试验筛  技术要求和检验  第1部分：金属丝编织网试验筛》、《GB/T 6406超硬磨料  粒度检验》等标准，对磨料粒度及组成检验的筛分设备及试验筛规定了相关要求，但这些标准对筛分设备和试验筛属于产品生产检验要求，在其使用过程中的准确性还需通过计量检定或校准进行量值溯源，需要依据计量技术规范开展周期的检定或校准，国家也发布了适用于金属丝编织网试验筛的JJF1175 试验筛校准规范，对于超硬材料使用的电成型筛（如图1）作为行业专用计量器具，郑州磨料磨具磨削研究所有限公司专门制定了JJF（机械）1049-2020超硬磨料粒度试验筛校准规范,于2020年经工业和信息化部批准发布和实施。

       在《GB/T6406超硬磨料 粒度检验》标准中，规定了试验筛应满足支撑网格、网孔尺寸、格线数的要求（见GB/T6046-2016 3.2）。《JJF（机械）1049-2020超硬磨料粒度试验筛校准规范》依据该标准也规定了试验筛的主要计量特性如下：

      1、 试验筛的格线数偏差

      格线数n0的偏差Δn应符合GB/T6406，不大于规定的5%。

      2、 网孔尺寸偏差

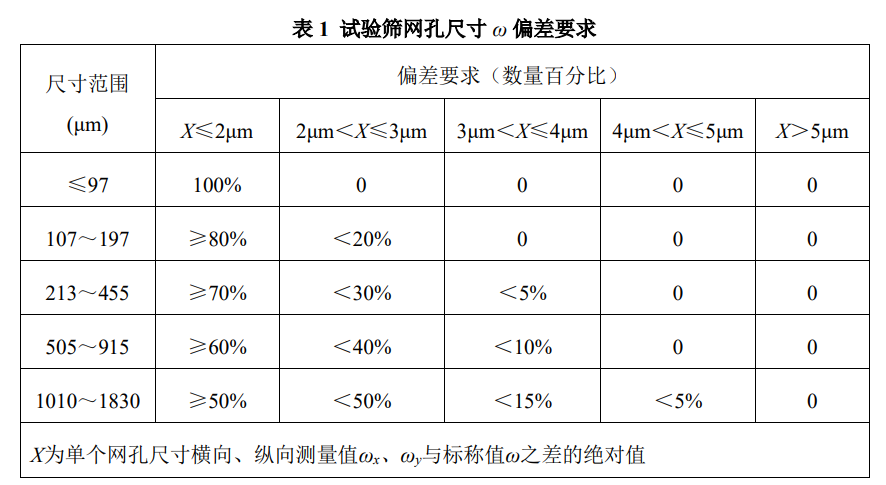

      网孔尺寸ω的偏差X要求应符合GB/T6406，见表1

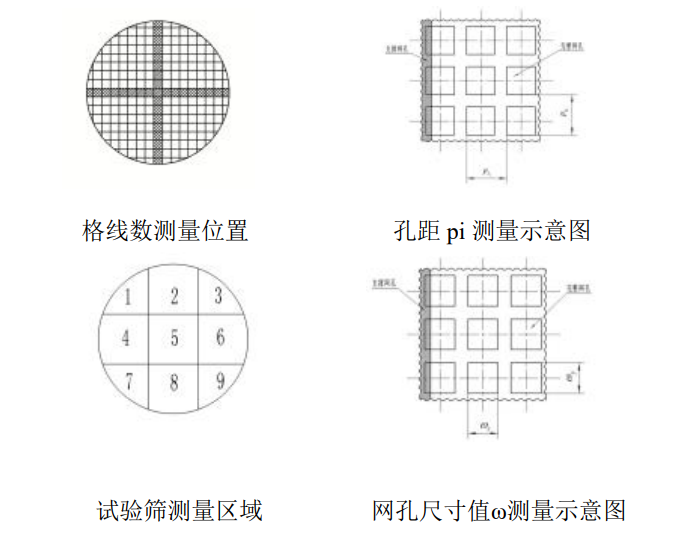

       依据《JJF（机械）1049-2020超硬磨料粒度试验筛校准规范》，试验筛使用者应每年至少对试验筛进行一次计量校准，利用分辨力不大于0.5μm、放大倍数（50~200）倍的万能工具显微镜或其他光学影像、投影测量仪器对格线数偏差网孔尺寸偏差和进行测量，如图2。在试验筛中心线附近的横向和纵向方向上，均匀选取10个完整网孔来计算格线数偏差。将试验筛筛面分成9个测量区域，每一区域应按横向尺寸和纵向尺寸测量5个完整网孔，并随机在筛面上再增加横向和纵向测量5个网孔，共计测量各50个横向尺寸和纵向尺寸来计算和统计网孔尺寸偏差。
