深入SiAlON陶瓷的多元宇宙：从相图到性能的精妙调控

SiAlON陶瓷并非一种孤立的化合物，而是一个广阔且可精细调制的材料体系。它的核心魅力在于，通过在Si-Al-O-N四元系统的基础上，引入不同的金属元素（Me），我们得以开启一个五元甚至六元系的“材料宇宙”。理解并驾驭这个复杂体系的关键，在于一张特殊的地图——Jänecke棱柱体状态图。

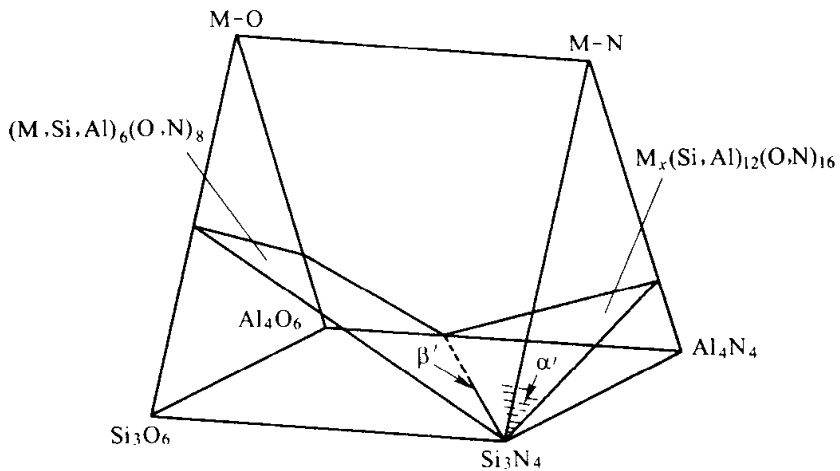

图 8-d SiAlON系棱柱体“状态图”

这个棱柱五面体直观地揭示了SiAlON内部多元相的共存与转化关系，尤其是α-SiAlON与β-SiAlON这两大主角的组成疆域。α-SiAlON相区的稳定范围并非一成不变，它受到稳定剂离子尺寸和烧结温度的深刻影响。一个有趣的规律是，使用离子半径较小的重稀土元素（如Yb）或在更高温度下进行制备，有利于扩大α相的稳定区。反之，由离子半径较大的轻稀土元素（如La, Ce）稳定的α-SiAlON，则更容易向β相发生转变。这些充当“稳定剂”的金属元素（Me），通常包括Li, Mg, Ca, Y以及多种稀土元素，它们所形成的固溶体，正是我们所熟知的α-SiAlON。在众多选择中，以Y₂O₃为稳定剂的Y-α-SiAlON体系，因其卓越的综合性能而占据了举足轻重的地位。

添加剂的艺术：性能调控的杠杆

早在上世纪八十年代，商业化的SiAlON产品（如Syalon系列）就已经展示了通过组分设计实现性能定制的巨大潜力。例如，通过调控Y₂O₃的引入，可以获得两种截然不同的工程陶瓷：

• Syalon-102： 以高韧性为目标，其微观结构由β-相晶粒和分布于晶界的玻璃相构成。这里的玻璃相起到了类似“柔性粘合剂”的作用，有效抑制了裂纹的扩展。
• Syalon-201： 追求极致的高温强度，其设计思路是在β-相基体中，促使晶间相结晶生成高熔点的YAG（钇铝石榴石）。这种刚性的晶间相，如同在砖墙中砌入了钢筋，显著提升了材料在高温下的承载能力，但代价是牺牲了部分室温力学性能。

这背后是烧结助剂作用机制的经典博弈。无论是Y₂O₃还是MgO，它们的核心作用都是在高温下形成液相，包裹Si₃N₄颗粒，从而极大地加速传质和致密化进程。然而，冷却后液相的最终归宿，决定了材料的宏观性能。

• 玻璃相的形成：有利于韧性。
• 晶间相的析出：有利于高温强度。

这种调控并非总是精确无误。例如，MgO中的镁离子在α-SiAlON晶格中的固溶度极低，绝大部分最终会富集在玻璃相中。如果原料混合不均，还可能导致不期望的杂相（如MA或15R相）生成。研究表明，复合添加多种氧化物，如MgO和Nd₂O₃，可以在1650℃热压条件下实现快速致密化，并通过控制玻璃相的“失透”结晶，生成对性能有益的特定固相。

这种对最终物相和微观结构的精细控制，是决定SiAlON材料性能成败的关键。每一种添加剂的选择、配比的微小变动，都会在复杂的相图中将最终产物导向不同的“性能坐标”。要确保设计与结果一致，离不开对烧结产物进行精准的物相鉴定和微区成分分析。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

我们提供的专业检测服务，能够通过XRD、SEM、EDS等先进手段，精确解析您SiAlON材料中的α/β相比例、晶间相成分与分布、以及晶粒形貌，为您的研发和质量控制提供坚实可靠的数据支持。

α/β相比例与晶体形貌的协同控制

α-SiAlON因其相比β相更高的硬度和强度，一直是研究者们关注的焦点。而通过复合添加不同的金属氧化物，可以对材料中α/β两相的比例和晶体形貌进行协同调控。除了Y³⁺，来源广泛且成本低廉的Li⁺和Ca²⁺离子，尽管离子半径较大，同样可以有效固溶于α-SiAlON的晶格空隙中，扮演稳定剂的角色。

Tzer-Shin Sheu的一系列实验清晰地揭示了不同添加剂对α/β相比例的微妙影响。在1780℃、18MPa氮气气氛下烧结，我们观察到：

• 单一添加剂：Ca²⁺和Li⁺都能有效促进α相的生成。特别是随着Li⁺添加量的增加，α相的比例可以从69%提升至100%，最终得到纯α相的细小等轴晶结构（<0.5μm）。而Y³⁺的引入则倾向于保留更多的β相，使得材料呈现出柱状晶与等轴晶共存的复合形貌。
• 复合添加剂：Ca-Li、Ca-Y或Li-Y的复合添加，展现出更为复杂的协同/拮抗效应。例如，在某些低浓度配比下，复合添加反而不利于α相的生成，导致β相含量激增至100%。这说明不同离子之间存在着复杂的相互作用，影响着液相的性质以及它们进入晶格的竞争关系。

以下数据直观地展示了这种成分-相组成关系：

这些数据深刻地印证了一个核心观点：SiAlON材料没有一成不变的化学式。 它的名称仅仅是一个宽泛的分类，其真实的物相组成和性能，严格地由其具体的原料配比和制备工艺所决定。脱离这些条件去谈论一种“SiAlON”的性质是毫无意义的。

SiAlON家族的系统分类

为了更好地理解这个庞大的材料体系，我们可以将其大致划分为几个主要类别，它们在Jänecke棱柱体状态图中各自占据着不同的区域：

1. β-SiAlON (β’): 这是最早被发现也是最基础的SiAlON相。它与β-Si₃N₄具有相同的晶体结构，其形成机理可以理解为(Al-O)对等价替换了(Si-N)对。其通式为 Si₆-ₓAlₓOₓN₈-ₓ，其中x值范围可从0延伸至约4.2。在显微结构中，β-SiAlON常常呈现为长径比为4-7的柱状或针状晶体，这些晶粒的相互交织是材料高韧性的来源。

2. α-SiAlON (α’): 与α-Si₃N₄等结构，其晶格中存在可被金属阳离子（Me）填充的间隙位置。这些外来阳离子的电价由O²⁻取代N³⁻来平衡。其通用化学式为 Meₘ/ᵥSi₁₂-(ₘ+ₙ)Al(ₘ+ₙ)OₙN₁₆-ₙ，其中v是金属Me的化合价。α-SiAlON通常呈等轴粒状，赋予材料极高的硬度。

3. O’-SiAlON: 它是基于Si₂N₂O晶体结构的固溶体，通过(Al-O)对(Si-N)的替换形成，通式为 Si₂-ₓAlₓO₁+ₓN₂-ₓ，固溶范围较小 (x = 0 ~ 0.2)。

4. AlN多型体 (Polytypoids): 在富含AlN的区域，可以形成一系列复杂的层状结构，如8H, 15R, 12H, 21R等。这些相的命名中，H代表六方晶系，R代表菱方晶系。

5. X-相 (氮化莫来石): 一种在特定组成范围（如Si₃Al₆O₁₂N₂）内稳定的相，但在1200°C以上的空气中会分解为莫来石。

在多相SiAlON材料中，最终的性能正是这些不同“角色”（α相的硬、β相的韧、晶间相的特性）协同作用的结果。通过精密的配方设计和工艺控制，研究者可以像指挥一个交响乐团一样，调配各个物相的比例和分布，从而谱写出满足特定工程需求的性能乐章。这正是SiAlON材料科学的深邃与魅力所在。
