Mg-AlON：一种被“伪装”的尖晶石固溶体及其鉴定挑战

日期：2025-07-09 浏览：63

Mg-AlON：一种被“伪装”的尖晶石固溶体及其鉴定挑战

在先进陶瓷的宏伟版图上，氮氧化物（Oxynitrides）以其独特的性能组合，占据着一个至关重要的战略高地。它们巧妙地将氧化物的稳定性与氮化物的硬度和韧性融为一体。在这其中，Mg-AlON（氮氧化镁铝）堪称一个尤为精妙的范例。它并非一种全新的晶体结构，而是对经典尖晶石结构的一次深刻“改造”，形成了一种成分可在大范围内变化的复杂固溶体。本文旨在深入剖析Mg-AlON的内在构造，揭示其形成的物理化学原理，并探讨其在显微世界中带来的巨大鉴定难题。

相图中的“藏宝图”：Mg-AlON的固溶疆域

要理解Mg-AlON的本质，我们必须从它的“出生地”——MgO-Al₂O₃-AlN三元体系的相图开始。早在上世纪80年代，J. Weiss与L.J. Gauckler等先驱便通过实验，勾勒出了这一体系在高温下的相平衡关系。他们的研究成果，连同后续学者的补充，共同揭示了一个关键事实：在高达1750°C的温度下，该体系内存在一个广阔的尖晶石固溶区（Spinel Solid Solution, Qss）。

图1：J. Weiss等人绘制的1750℃下MgO-Al₂O₃-AlN体系相关系图，展示了尖晶石固溶区（Qss）

这个固溶区的化学通式可以表达为：

$$ /mathbf{Mg_Y Al_{3-Y-/frac{1}{3}X} /square_{/frac{2}{3}X} O_{3+X+Y} N_{1-X-Y}} $$

这里的□代表晶格中的阳离子空位，一个看似微小却对材料性能产生深远影响的结构缺陷。而X与Y值的变化，则决定了材料在相图“藏宝图”上的具体位置。这张图谱告诉我们，Mg-AlON并非一个固定化学计量的化合物，而是一个成分可调的“家族”。

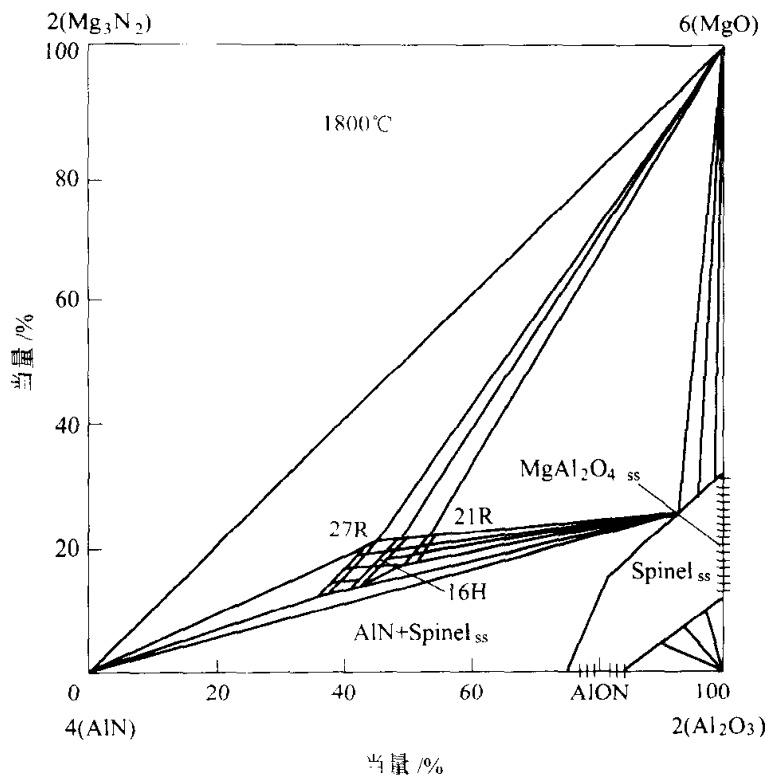

图2：其他学者补充的1800℃状态图，进一步证实了这一广泛固溶区的存在

原子层面的“偷天换日”：固溶体形成机制

Mg-AlON的形成，本质上是一场在原子尺度上精心策划的“置换游戏”。这个过程的起点，是MgO与Al₂O₃在超过1000℃时反应生成镁铝尖晶石（MgAl₂O₄，简称MA）。这种尖晶石结构拥有一个稳定的骨架，但在更高温度下，它展现出了惊人的包容性，允许Al₂O₃和AlN“融入”其晶格之中。

这场置换遵循着严格的电荷平衡原则，在晶格的不同位置同时发生：

阴离子亚晶格置换： 电负性更高的氮离子（N³⁻）取代了氧离子（O²⁻）。
阳离子亚晶格置换： 在四面体位置，铝离子（Al³⁺）可以取代镁离子（Mg²⁺）。
空位形成机制： 为了补偿上述置换带来的电荷不平衡，晶格不得不在八面体位置形成阳离子空位（□）。

正是这种复杂的、多点位的原子置换与缺陷的产生，造就了Mg-AlON显著的缺陷型尖晶石构造。一个有趣的宏观表现是，随着固溶度的增加，其晶胞参数会发生微小的收缩，这为精密的结构分析提供了一丝线索。

分析的困境：当XRD“视而不见”

然而，Mg-AlON最令人着迷也最富挑战性的一点，是它高超的“伪装”能力。它与母体MgAl₂O₄（MA）以及同为尖晶石结构的γ-AlON在晶体结构上是如此相似，以至于常规的分析手段几乎无法将它们区分开来。

让我们来看一组令人困惑的数据：

材料	晶格常数 (a)	d值 (nm) - 几个主要衍射峰
Mg-AlON	~0.80209 nm	0.46711, 0.28533, 0.24320, 0.20167, 0.15529
MA	~0.80800 nm	0.46542, 0.2851, 0.2432, 0.2017, 0.1553
γ-AlON	(变化)	0.28289, 0.24137, 0.20027, 0.15424

可以看到，Mg-AlON与MA的晶格常数差异极小，其X射线衍射（XRD）图谱中的d值（晶面间距）也几乎重叠。这意味着，想单纯依靠XRD来鉴别这两种物质，甚至于区分它们与γ-AlON，是一项极其困难、近乎不可能完成的任务。

这个分析的死胡同，恰恰凸显了先进材料研发中的一个核心痛点：当材料结构趋于复杂和相似时，常规的表征方法便会失效。准确区分这些“近亲”相，需要的不仅仅是先进的仪器，更是深刻的、具备解读能力的专业分析服务。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

面对XRD的局限，我们提供的解决方案——例如配备了能谱仪（EDS）或波谱仪（WDS）的高分辨率扫描电镜（SEM）微区成分分析——能够精准捕获样品微小区域内的元素组成与分布。这种方法能够直接测定Mg、Al、O、N的原子比例，从而为Mg-AlON的最终“身份确认”提供无可辩驳的证据，彻底摆脱衍射分析的困境。

显微结构中的线索与启示

尽管在晶体学上难以区分，但在显微形貌上，Mg-AlON有时会“露出马脚”。借助扫描电镜，我们依然可以观察到它维持着尖晶石标志性的八面体轮廓，甚至能看到清晰的（111）晶面和台阶生长形貌。

然而，形貌本身并不能作为定性的金标准。更广泛的研究表明，无论是SiAlON还是Mg-AlON，其晶体的最终形态都严重依赖于析晶环境。例如，液相的存在与否会极大地影响晶体的生长形态。在耐火材料等实际应用中，这些氮氧化物相往往以弥散的、不规则的结合相形式存在，根本不显示任何特征形貌。此时，微区成分分析就成了唯一可靠的鉴定手段。
