MgO-SiO₂体系：耐火材料中稳定与不稳定的二元博弈

在高温材料的世界里，一个体系的价值，往往取决于其内部最薄弱的环节。氧化镁-二氧化硅（MgO-SiO₂）二元系相图，就为我们揭示了这样一场关于稳定与不稳定的深刻博弈。对于耐火材料的研发与品控工程师而言，读懂这张图，就意味着掌握了预测材料高温行为、规避潜在失效风险的关键。

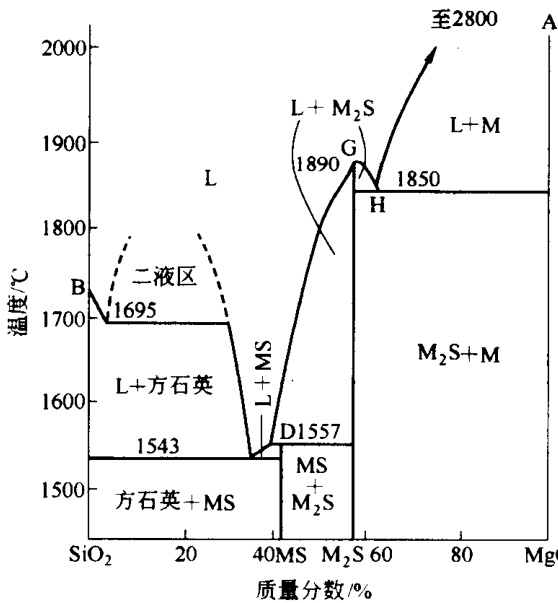

图12-7 MgO-SiO₂二元系相图

相图清晰地展示了两种截然不同的化合物。其一，是镁橄榄石（Forsterite, M₂S），一种正硅酸盐。它的液相线在1890°C处形成一个尖锐的峰顶，这种形态在相图解读中是一个明确的信号：该化合物在高温熔融时结构保持高度完整，极难离解。这赋予了镁橄榄石卓越的热稳定性与高熔点，使其成为构建高性能陶瓷与耐火材料的理想骨架矿物相。

然而，体系中还潜藏着另一个角色——斜顽辉石（Enstatite, MS）。作为一种偏硅酸盐，它的行为模式与镁橄榄石大相径庭。它并非稳定地熔化，而是在1557°C时发生不一致熔融分解。这意味着在远未达到体系最高耐受温度时，斜顽辉石相就已经开始崩溃，转变为固相的镁橄榄石和液相。这种过早出现的液相，对于整个材料的结构和承载能力无疑是致命的。因此，斜顽辉石被视为镁质或橄榄石质耐火材料中的有害组分，它的存在，本质上是为材料的高温性能埋下了一颗“定时炸弹”。

对于材料开发者来说，核心任务便是在配方设计和工艺控制中，尽可能地抑制斜顽辉石的生成，促使体系向着形成稳定镁橄榄石的方向发展。这不仅涉及原料化学成分的精确控制，更关乎烧结过程中温度和气氛的精细调控。在实际生产和应用中，如何精确鉴别成品中这两种物相的相对含量，评估材料的实际热稳定性，就成了质量控制与失效分析中的关键环节。准确判断镁橄榄石与斜顽辉石的比例，往往需要借助X射线衍射（XRD）等精密的物相分析手段。要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
