陶瓷纤维纸：当古老造纸术遇见现代高温材料

如何让形态纤薄如纸的材料，在超过1000°C的高温环境中安然无恙，并承担起密封、隔热的关键角色？答案或许出人意料，它并非源于某种颠覆性的冶金技术，而是借鉴了传承千年的造纸工艺。这，就是耐火陶瓷纤维纸的核心制造逻辑。

从本质上看，陶瓷纤维纸是将耐火纤维棉通过湿法成型工艺，制备成的一种结构均匀、质地柔韧的纸状隔热材料。其生产过程巧妙地将无机纤维的处理与传统造纸流程相结合，展现了跨界工艺的魅力。

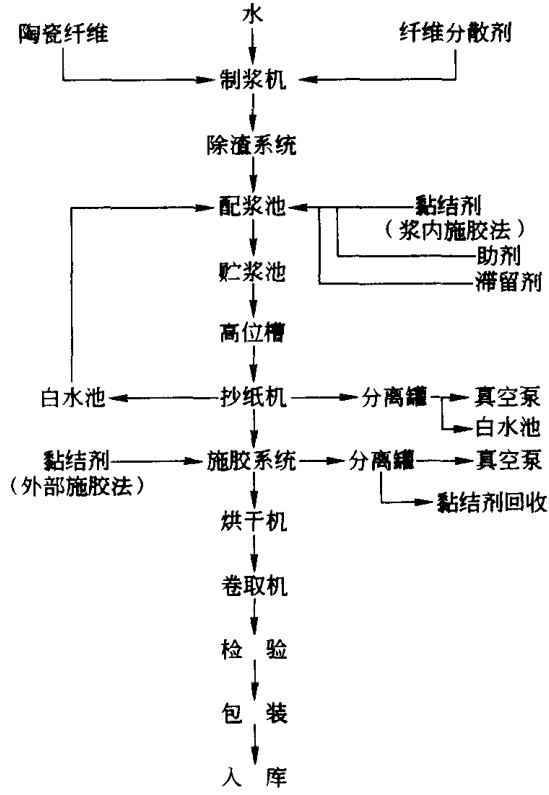

图18-73 耐火陶瓷纤维纸的生产工艺流程

整个工艺的起点是原料的选择与处理。根据最终产品所需达成的耐温等级，如600°C、1000°C直至1200°C，工程师会选用不同化学成分的耐火棉，例如普通型、高纯型、高铝型乃至含锆型纤维。这些纤维首先进入打浆或疏解设备，在水中分散成均匀的料浆。

一个至关重要的步骤是提纯。原料纤维中不可避免地会夹杂“渣球”——未完全纤维化的熔融颗粒，它们是影响最终产品性能的有害杂质。通过离心机和沉降法，绝大部分渣球被有效去除，为后续成型奠定了纯净的基础。

随后，纯化后的料浆被送入配料池，在此加入决定最终产品机械性能的关键组分：黏结剂。通常采用水溶性丙烯酸，并配合分散剂、增黏剂、增强剂等多种助剂，将料浆调制到0.3%至1.0%的精确浓度。这个浓度直接关系到最终纸张的厚度与均匀性。

成型阶段与造纸如出一辙。料浆通过湿法斜长网，在真空抽吸或机械压榨的作用下脱去水分，形成湿润的纸页。最后经由烘干系统，一张耐火陶瓷纤维纸便诞生了。值得一提的是，黏结剂的加入方式存在两种主流路径：一种是在制浆阶段就混入的“浆内施胶法”，另一种则是在湿纸页形成后，再通过施胶装置均匀涂覆的“外部施胶法”。这两种工艺路径的选择，会对产品的微观结构和最终性能带来细微而关键的差异。

这种独特的制造工艺，赋予了陶瓷纤维纸一系列宝贵的工程特性：厚度均匀、渣球含量极低、体积密度小、热导率和热容都处于极低水平。同时，它还具备优良的电绝缘性和出色的柔韧性，可以轻松地进行缠绕、冲切等二次加工。这些特性使其成为高温环境下密封、衬垫、隔热、吸音乃至特种过滤等应用的理想选择。

不同产地和牌号的产品，其性能参数存在显著差异，这对于研发选型和品控验收至关重要。

表18-45 耐火陶瓷纤维纸的性能对比

以上数据揭示了一个核心问题：无论是体积密度、有机物含量还是耐温极限，各项指标都呈现为一个范围，而非一个绝对值。对于工程师而言，如何确保采购到的每一批材料都稳定在设计要求的性能区间内，避免因材料性能波动导致的产品失效风险？这就要求建立一套可靠的来料检验与质量控制体系。而对这些关键性能指标进行精确、可复现的表征，往往需要专业的设备和测试方法。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
