石墨化炉技术解析：结构、原理与应用优化

在高性能碳材料的生产中，石墨化炉是不可或缺的核心装备。它的设计直接决定了产品质量、能耗效率以及生产稳定性。然而，面对多样化的炉型与复杂的工艺需求，工程师们常常需要权衡：如何在结构设计与运行方式之间找到最佳平衡？本文将从石墨化炉的分类、结构设计、运行原理入手，深入剖析各类炉型的优劣，并探讨其在实际生产中的优化路径。

石墨化炉的分类与设计逻辑

工业石墨化炉均为电热炉，根据加热方式和运行模式的不同，可分为多个类型。加热方式上，主要有外加热和内加热两种路径；运行模式上，则分为间歇式和连续式生产。这些分类并非简单的标签，而是直接影响炉体结构、热效率和产品一致性的关键因素。

• 外加热 vs. 内加热：外加热通过外部热源（如电阻料或感应加热）将热量传递至炉芯，适合对温度均匀性要求高的场景，但热损失较大。内加热则直接在炉芯内部产生热量，热效率更高，但对电极材料和炉体耐火材料的要求更为严苛。
• 间歇式 vs. 连续式：间歇式生产适合小批量、高定制化的产品，灵活性强但效率较低；连续式生产则更适合大规模、标准化的生产场景，能显著降低单位能耗。

这些分类的背后，是对热传导、材料性能和生产节奏的综合考量。究竟哪种炉型更适合特定场景？答案取决于工艺目标和成本约束。

典型石墨化炉的结构与原理

为了更直观地理解不同炉型的设计逻辑，以下从几种代表性石墨化炉入手，分析其结构特点与应用场景。

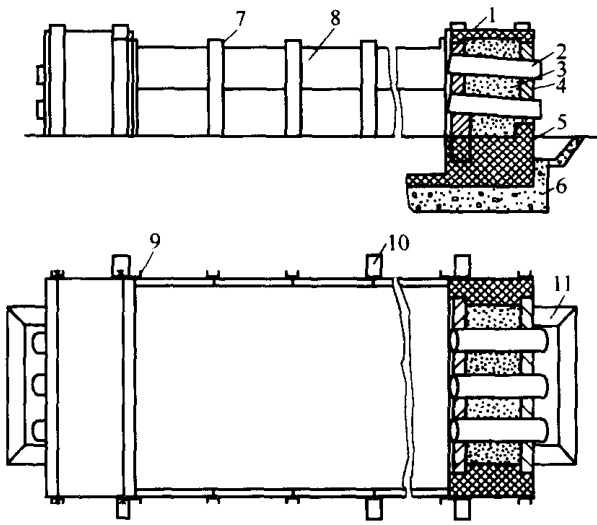

艾奇逊石墨化炉：经典设计的耐用之道

艾奇逊石墨化炉是行业中的“老将”，其炉芯由待石墨化的产品与少量焦粒电阻料共同构成，通过导电电极直接通电加热。炉芯周围包裹厚实的保温材料，以减少热量散失。

其关键组件包括：

• 炉头内墙石墨块砌体：提供稳定的导电路径，同时耐受高温腐蚀。
• 耐火砖砌体与保温活动墙板：确保炉体在极端温度下的结构完整性。
• 混凝土基础与槽钢支柱：为整个炉体提供机械支撑。

艾奇逊炉的优势在于结构简单、维护成本低，适合处理大尺寸炭制品。然而，其能耗较高，且对电阻料的质量要求严格。如何在保证石墨化效果的同时降低能耗？答案往往在于优化电阻料配比和炉芯设计。

“凵”形石墨化炉：串联设计的效率突破

通过将两台艾奇逊炉串联，“凵”形石墨化炉实现了空间与能量的双重优化。产品采用立装方式，炉墙与隔墙的协同设计进一步提高了热量利用率。

这种炉型的亮点在于：

• 立装产品布局：增加单位体积的装载量，适合高通量生产。
• 隔墙设计：有效隔离热区，提高温度均匀性。

然而，串联设计也带来了新的挑战：如何确保两段炉芯的温度一致？如果控制不当，可能导致产品石墨化程度的偏差。这正是专业检测服务不可或缺的地方，通过精准的材料性能测试，可以快速识别工艺参数的波动。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测石墨化材料性能，央企背景，可靠准确。欢迎沟通交流，电话19939716636

内串石墨化炉：高温高效的内热先锋

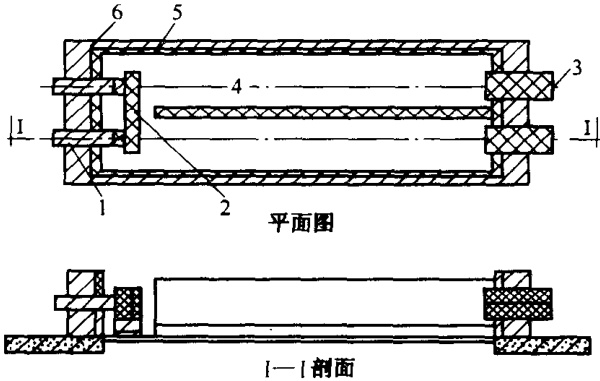

内串石墨化炉摒弃了传统的电阻料，直接通过导电石墨块和电极构成炉芯，温度可轻松突破2700°C，石墨化程度更高。

其结构特点包括：

• 炉头与炉尾电极：实现高效的电流传导。
• 耐火砖墙与红砖墙：分层隔热，兼顾成本与性能。

内串炉的热效率极高，特别适合高性能石墨电极等产品的生产。但高温运行对耐火材料和电极的寿命提出了更高要求。如何在实际生产中评估这些关键组件的失效风险？专业的质量控制解决方案可以提供答案。

如果您也在为高温炉体材料的耐久性或性能一致性而困扰，我们非常乐意与您探讨个性化的检测方案。

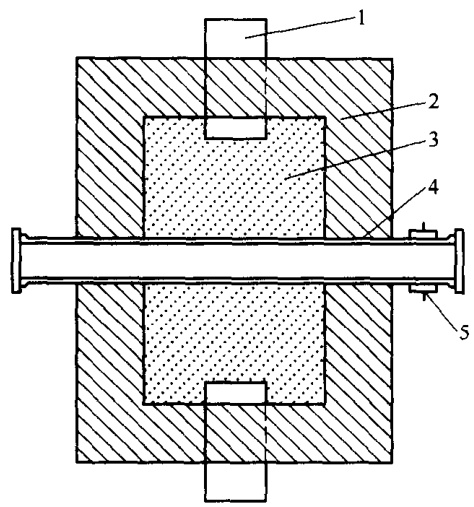

间接加热管式石墨化炉：精准控温的未来方向

间接加热管式石墨化炉通过炉管和焦粒电阻料间接传递热量，炭制品与电源完全隔离，降低了电极腐蚀的风险。

其核心设计包括：

• 炉管与冷却水管：实现精准的温度调控。
• 焦粒电阻料：作为热量传递的媒介，兼具稳定性和经济性。

这种炉型特别适合对温度敏感的炭制品生产，但其复杂结构对工艺参数的稳定性要求极高。如何验证炉内温度分布的均匀性？专业检测实验室的热分析服务可以为优化工艺提供可靠的数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测高温材料热性能，央企背景，可靠准确。欢迎沟通交流，电话19939716636

焙烧炉的补充视角：从石墨化到预处理

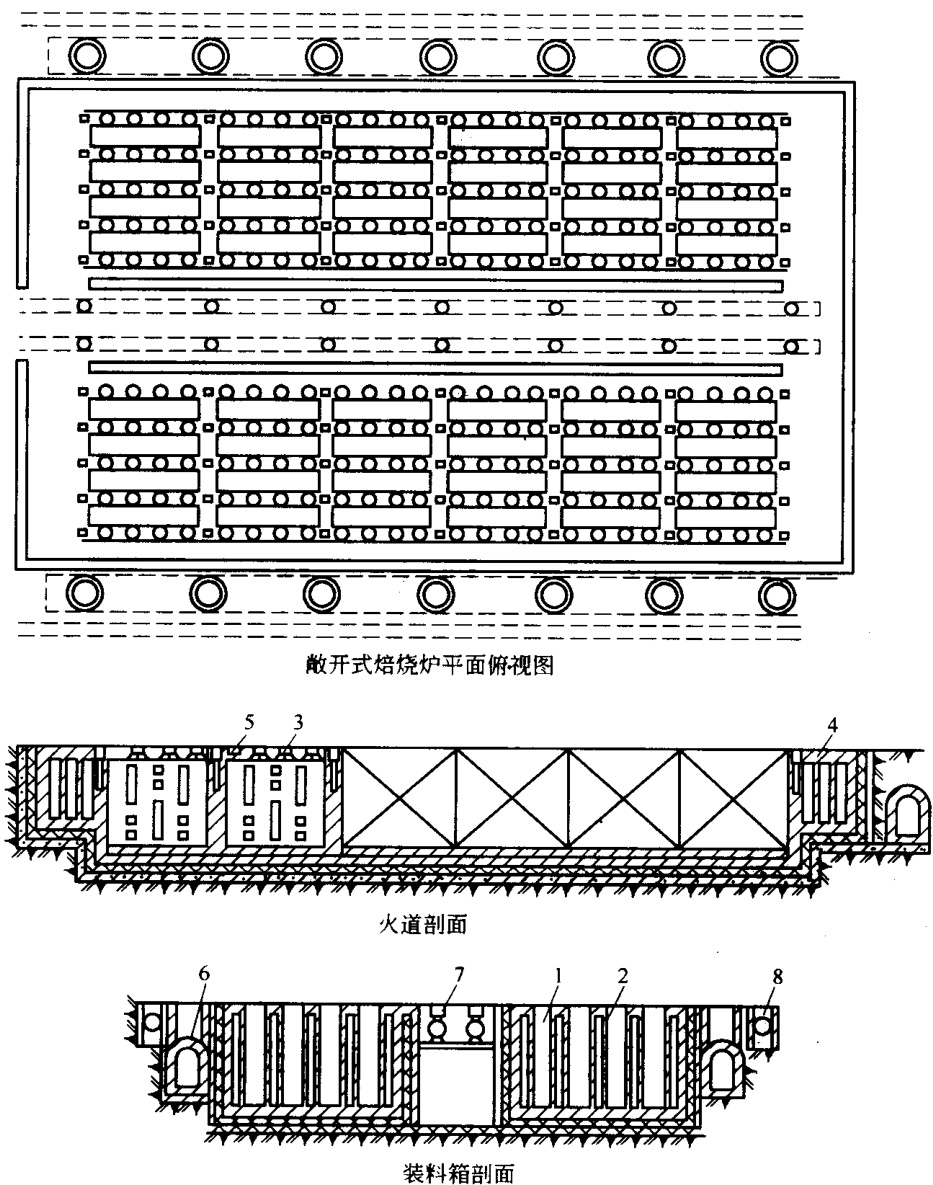

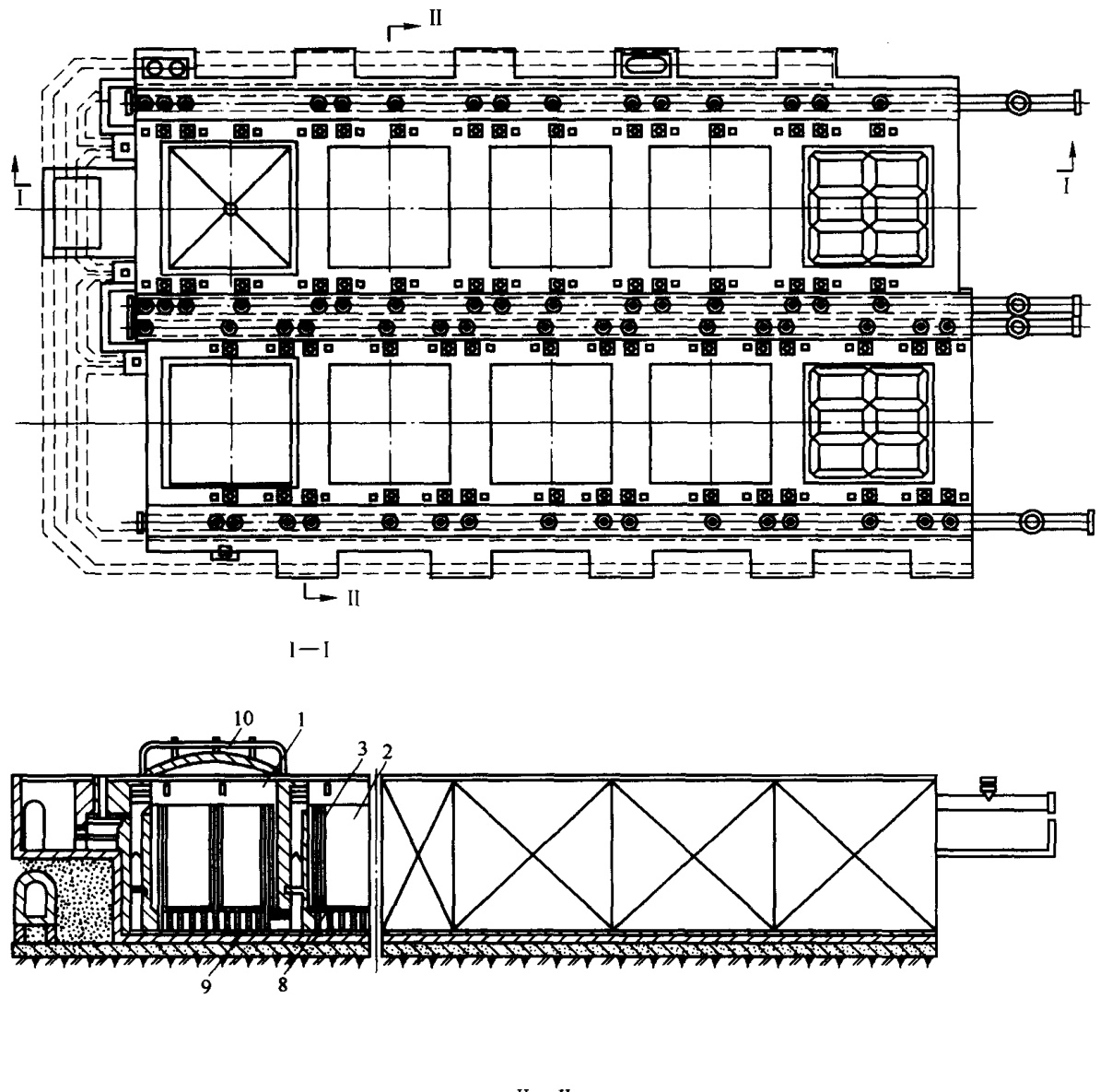

虽然石墨化炉是核心，但焙烧炉在炭制品生产的前期处理中同样关键。例如，无火井式环式焙烧炉和开式环式焙烧炉在结构上各有侧重。

无火井式炉通过炉盖和废气烟道设计，实现了更好的密封性和热量回收；而开式炉则通过内烟道和火道间隔墙优化了燃烧效率。这些设计差异直接影响了焙烧阶段的挥发分去除效果，为后续石墨化奠定了基础。

优化石墨化炉的实践路径

无论选择哪种炉型，石墨化工艺的成功离不开三个关键点：温度控制、材料选择和工艺稳定性。以下是一些实践建议：

• 温度分布的精准监控：通过热电偶阵列或红外测温技术，实时掌握炉内温度梯度。
• 耐火材料的选择与测试：定期评估耐火砖和保温材料的热震稳定性和抗侵蚀性能。
• 工艺参数的迭代优化：结合产品性能测试数据，动态调整电流强度和加热时间。

这些优化措施看似简单，实则需要深厚的技术积累和严谨的数据支撑。尤其是当产品出现微观结构缺陷或性能波动时，仅仅依靠经验调整往往不够，科学的检测分析才是破局的关键。

展望：石墨化炉的未来趋势

随着碳材料在新能源、航空航天等领域的应用日益广泛，石墨化炉的设计正朝着更高效率、更低能耗、更智能化的方向演进。未来的炉型可能会集成更多传感器和AI算法，实现实时工艺优化。同时，新型耐火材料和导电材料的突破，也将进一步提升炉体的性能极限。

在这一过程中，专业检测服务将成为连接技术创新与实际应用的桥梁。无论是验证新材料的可靠性，还是优化复杂工艺的参数，科学的数据支持始终是成功的关键。

从艾奇逊炉的经典耐用到间接加热炉的精准高效，每一种石墨化炉的设计都承载着工程师对性能与成本的深刻思考。而真正让这些设备发挥价值的，是对工艺细节的极致追求和对品质的持续验证。
