解构顶级原料：广西维罗球黏土深度性能剖析

日期：2025-07-16 浏览：20

解构顶级原料：广西维罗球黏土深度性能剖析

在高端陶瓷与耐火材料领域，原料的品质是决定最终产品性能的基石。并非所有黏土都能冠以“优质”之名。那么，是什么特质让一种黏土原料脱颖而出，成为业界追捧的对象？本文将以广西维（Vero）罗球黏土为例，通过一系列严谨的物相与性能分析，层层揭示其作为国内一流、世界领先水平软质黏土的核心密码。

矿物组成：探寻性能的基因密码

一种黏土的宏观性能，根源于其微观的矿物组成与晶体结构。我们通过X射线衍射（XRD）、红外光谱（IR）和热分析（DTA）等多种现代化分析手段，对南宁球黏土的“身份”进行了精确画像。

X射线衍射（XRD）分析

XRD图谱是鉴别矿物物相的有力工具。如图1所示，南宁球黏土的衍射图谱清晰地揭示了其主要矿物相为高岭石，并含有少量石英。

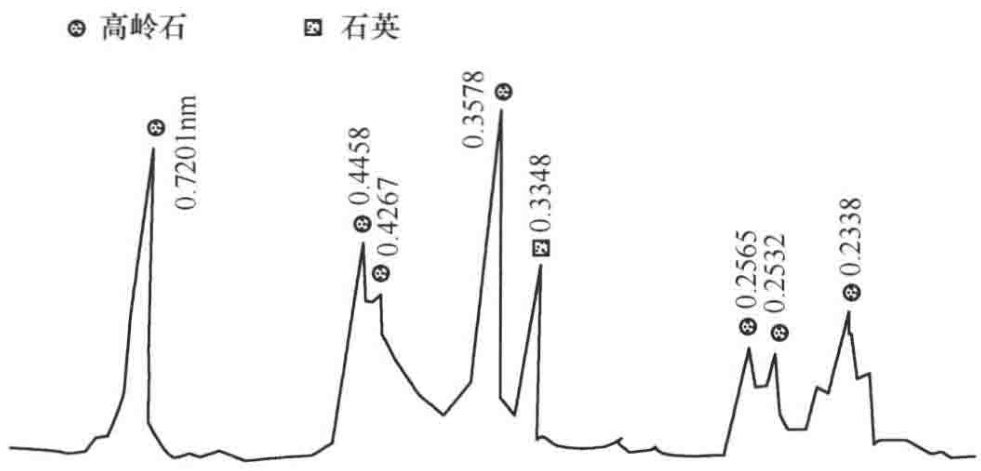

图1 南宁球黏土的X射线衍射图谱

图谱中一个关键的细节在于（001）衍射峰的形态。该峰呈现出宽钝且不对称的特征，这是典型的“无序”高岭石信号，与结晶完美的“有序”高岭石那种尖锐、对称的衍射峰形成鲜明对比。这种无序结构，通常与较新（如第四纪）的地质成矿年代有关，它直接影响着材料的物理化学活性，尤其是可塑性。

红外光谱（IR）与热分析（DTA）

为了进一步验证其矿物纯度与类型，我们对两组广西黏土样品进行了红外光谱分析。

表1 样品化学成分与耐火度

项目	化学成分/%									耐火度/°C
	Al₂O₃	SiO₂	Fe₂O₃	TiO₂	CaO	MgO	K₂O	Na₂O	灼减
广西1号	34.10	49.32	0.68	1.45	0.16	0.11	0.09	0.02	13.28	1730
广西2号	37.41	43.86	0.72	1.92	0.10	0.09	0.04	0.17	14.46	1750

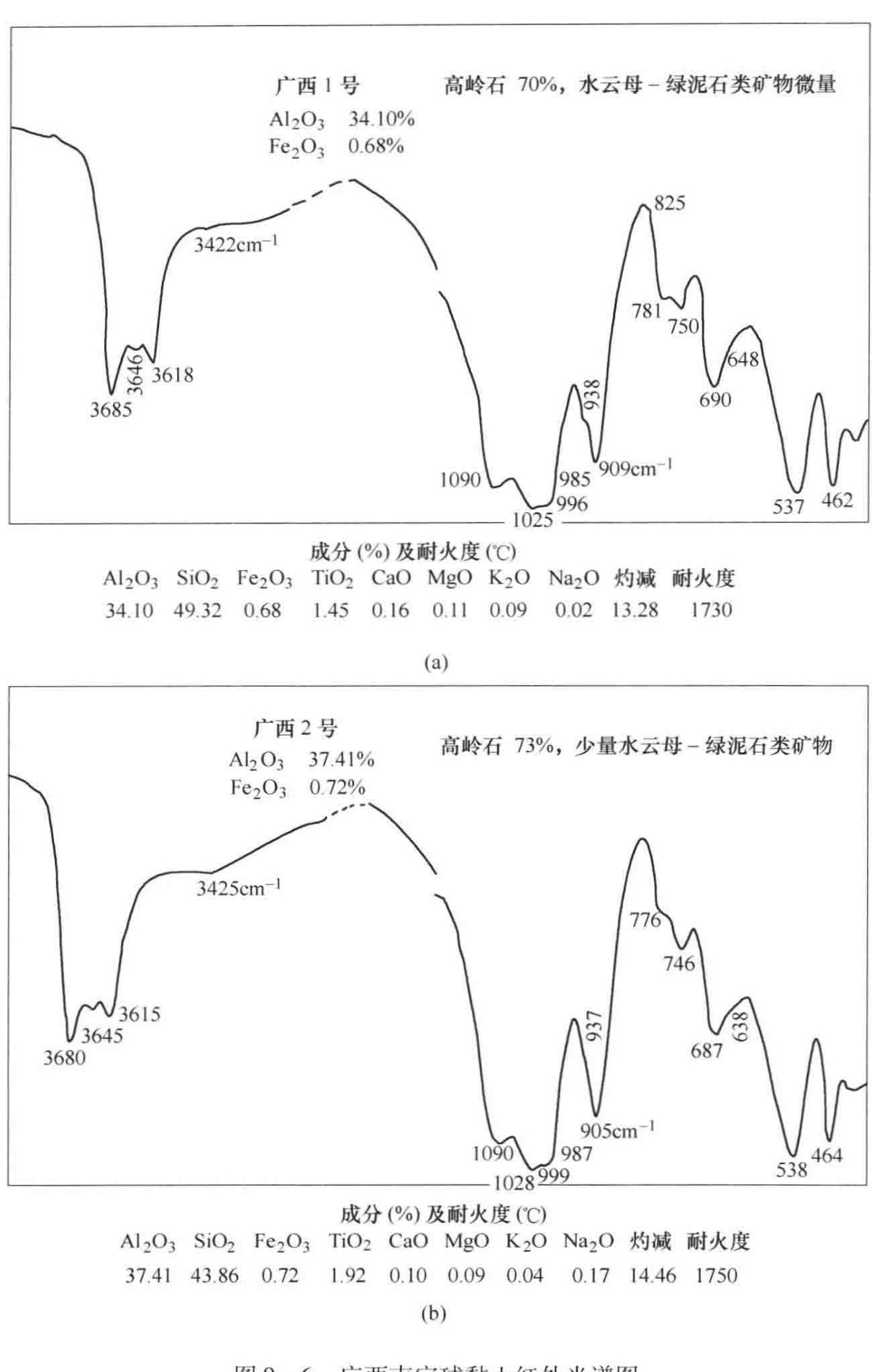

图2 广西南宁球黏土红外光谱图（a）1号样品；（b）2号样品

如图2所示，样品在3680(3685) cm^-1 和 3615(3618) cm^-1 处的吸收分解峰清晰而明显，且在两个强吸热峰之间存在锯齿状的弱吸热峰。这些是结晶完好的高岭石的标志性特征，能有效将其与埃洛石等其他黏土矿物区分开。定量分析显示，两组样品中的高岭石矿物含量分别高达70%和73%。

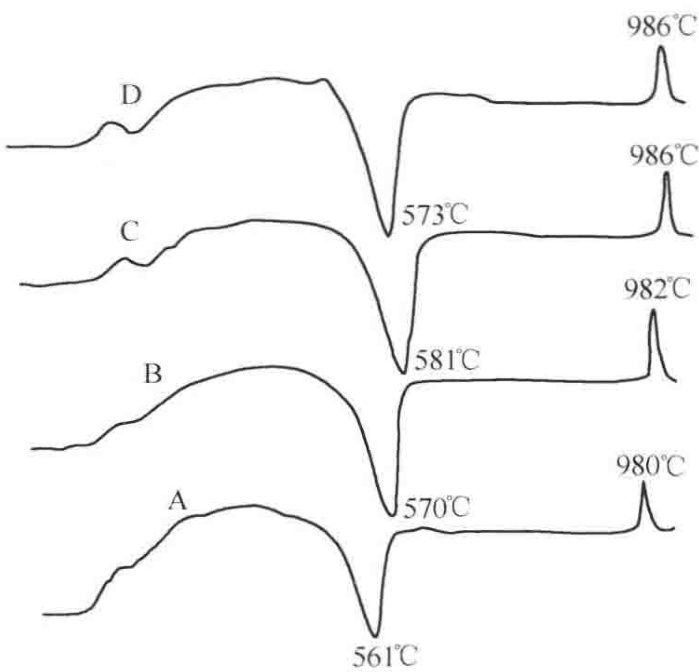

图3 几种黏土试样的DTA曲线（A、B为广西1号、2号，C、D为苏州土）

差热分析（DTA）曲线（图3）进一步佐证了这一结论，其曲线形态展现了高岭石的典型热效应特征。综合来看，维罗球黏土的主体是高岭石，伴有极少量的水云母-绿泥石类矿物、金红石和白钛矿。要精确解析如此复杂的物相组成并进行定量分析，对测试方法和数据解读能力提出了极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物组成分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

粒度与可塑性：卓越工艺性能的核心

黏土的粒度与矿物组成共同决定了其可塑性——这一在陶瓷成型工艺中至关重要的性能。

表2 维罗球黏土粒度组成

序号	Al₂O₃/%	Fe₂O₃/%	平均粒径	粒径小于5μm	粒径为5~25μm	粒径大于25μm
A	33.3	0.63	0.35μm (其中<2μm占86.6%)
B	37.71	0.64	0.38μm
C	33.3	1.10		55%	35%~38%	6%~12%
注：C样取自矿体上层部位，未经处理。

数据（表2）显示，维罗球黏土的粒度极为细小。样品A、B的平均粒径仅为0.35-0.38μm，其中小于2μm的颗粒占比超过85%。这远小于一般耐火黏土1-2μm的平均粒度。即便是未经精细处理的上层矿样C，小于5μm的颗粒也占到一半以上。

这种超细的粒度，结合其以无序高岭石为主的矿物组成，共同造就了其非凡的可塑性。

表3 广西维罗黏土可塑性分析

Al₂O₃/%	Fe₂O₃/%	灼减/%	液限/%	塑限/%	可塑水指数/%	可塑性指标	可塑性
33.30	1.10	11.60	75.6	28.8	46.6		高
32.72	1.04	12.61			43		高
32.34	1.11	12.38			38.4		高
34.10	0.88	13.32				3.5~4	高

从可塑性数据（表3）来看，维罗球黏土的可塑性指标普遍大于3.5，可塑性指数（可塑水分）高达35%~45%，这在黏土原料中属于典型的高可塑性范畴。归根结底，是其超细的粒度与无序高岭石的协同作用，成就了维罗球黏土卓越的可塑性，这正是其在高端陶瓷应用中的核心竞争力。

分散性与烧结性：从泥浆到成瓷的保障

分散性

良好的分散性对于制备稳定、均匀的陶瓷浆料至关重要。

表4 维罗球黏土分散度与真比重

成分	Al₂O₃	SiO₂	Fe₂O₃	TiO₂	CaO	MgO	K₂O	Na₂O	灼减
含量/%	33.30	50.20	0.65	1.57	0.23	0.13	0.15	0.20	12.61
粒度	0.35μm (其中<2μm占86.6%)
真比重	2.55
粒度/μm	<2	2~5	5~10	10~20	20~30	30~40	>40
分散度/%	13	7	6	6	5	3	60

从分散度数据（表4）来看，尽管有部分粗颗粒存在，但其细颗粒部分（<40μm）占比达到40%，显示出良好的分散基础。

烧结性

烧结是黏土变为致密陶瓷的最后一步，烧结温度与范围直接关系到生产能耗和工艺稳定性。

表5 南宁维罗球黏土烧结试验（一）

温度/°C	显气孔率/%	体积密度/g·cm^-3	吸水率/%	真比重	烧失量/%
1000	31.2	1.8	13.9	2.70
1200	12.4	2.3	3.4	2.63	12.0
1300	8.4	2.4	3.5	2.60	12.3

表6 南宁维罗球黏土烧结试验（二）

温度/°C	110	1000	1300	1400	1500
体积密度/g·cm^-3	1.76	2.01	2.77	2.73	2.21
显气孔率/%		38.3	11.7	11.1	10.0
烧后线收缩/%		4.79	14.0	13.48	10.57

烧结数据显示（表5、表6），随着温度从1000°C升至1400°C，材料的体积密度显著增大，显气孔率急剧下降。在1300-1400°C区间，各项指标表明物料已充分烧结致密。这揭示了维罗球黏土的两个关键优势：烧结温度较低，且烧结范围较宽。相比之下，普通高岭土不仅烧结温度更高，范围也更窄，对窑炉的温度控制要求极为苛刻。维罗球黏土的这一特性，无疑为下游企业带来了更低的能耗和更稳定的生产过程控制。
