解构β-Al₂O₃：不止是氧化铝的另一种形态

在先进陶瓷领域，β-Al₂O₃是一个无法绕开的名字。但若简单地将其视为α-Al₂O₃的同分异构体，则会错失其材料科学的核心魅力。从本质上讲，β-Al₂O₃并非纯粹的氧化铝，而是一类结构独特的、含有单价阳离子的多铝酸盐。

其化学通式可以表达为 Me₂O·11Al₂O₃。这里的“Me”代表着引入的单价阳离子，通常是元素周期表IA族的碱金属元素，如锂（Li）、钠（Na）、钾（K）、铷（Rb），甚至是IB族的银（Ag）。这种结构归属于六方晶系，并且还存在一种重要的变体——以 Na₂O·5Al₂O₃ 为代表的β’相。

碱金属：β-Al₂O₃形成的“催化剂”

一个关键的事实是，β-Al₂O₃的生成离不开碱性氧化物（如Na₂O、K₂O）的存在。在纯净的氧化铝熔体中，你很难得到β相。只有当熔体中引入了适量的碱金属氧化物，相变才会发生。实验数据表明，当氧化铝熔体中Na₂O含量达到约5%、K₂O含量达到约7%时，体系内的氧化铝几乎可以完全转化为β-Al₂O₃。

碱性氧化物（R₂O）的总含量与β-Al₂O₃的生成量之间存在着直接的关联，如下图所示。

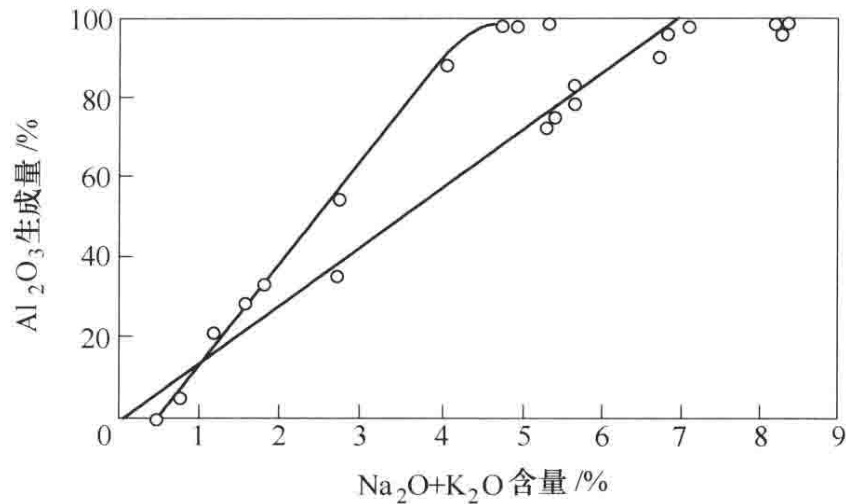

图1 β-Al₂O₃生成量与R₂O (K₂O + Na₂O)含量的关系

非化学计量：钠β-氧化铝的复杂性与价值

在所有β-Al₂O₃的变体中，含Na₂O的钠β-氧化铝（Sodium β-alumina）无疑最具实用价值，尤其在固态电解质等前沿应用中。然而，它的成分远比一个简单的化学式要复杂。

它的“理想”化学式被写作 Na₂O·11Al₂O₃，但这具有相当的误导性。实际上，它是一种典型的非化学计量化合物。这意味着其组分原子之间的比例并非严格的简单整数比，而是在一个范围内浮动。

研究发现，实际材料中的Na₂O含量可以比理想化学式高出近29%，形成类似 1.2Na₂O·11Al₂O₃ 的结构。换个角度看，其化学式也可以近似为 Na₂O·9Al₂O₃。在工程和研究中，通常认为Na₂O与Al₂O₃的摩尔比在1:9到1:11的区间内变化都是可能的。

这种成分上的“不确定性”恰恰是其性能调控的关键。Na₂O含量的微小波动，会直接影响材料的离子电导率、热稳定性和机械强度。因此，精确表征材料中碱金属的实际含量，并确定其最终物相，对于研发和品控而言至关重要。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测物相鉴定与成分分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

说到底，β-Al₂O₃的性能窗口，就隐藏在其成分的微小波动之中。理解并驾驭这种非化学计量特性，是释放其在下一代储能和传感器技术中全部潜力的前提。
