方解石：从理论纯净到工业现实，解构耐火材料的基石

在耐火材料领域，我们打交道的起点往往是石灰岩。通过高温煅烧或熔融，这种寻常的岩石转变为烧结石灰（或称烧结钙砂），成为石灰质耐火材料的核心原料。而这一切的源头，都指向其主要的造岩矿物——方解石。

理论上，方解石的化学式是纯粹的CaCO₃，其中CaO占56.3%，CO₂占43.7%。然而，在实际应用中，我们几乎永远无法获得这样理想的纯物质。地质形成过程中的同象置换，使得多种金属阳离子得以混入方解石的晶格中。这些“不速之客”包括镁（Mg，可达7.3%）、铁（Fe，可达13.1%）、锰（Mn，可达16%），甚至还有锌（Zn）、铅（Pb）、锶（Sr）、钡（Ba）等微量元素。

这种成分上的复杂性，直接导致了镁方解石、铁方解石、锰方解石等多种变种的出现。一个典型的例子是冰洲石，即无色透明的高纯度方解石。下表展示了来自不同产地的方解石样品化学成分分析数据，直观地揭示了其真实世界中的成分波动。

表1 方解石的化学成分分析

注：1号产于内蒙古透辉石夕卡岩矿脉中；2号产于青海透辉石岩体中的方解石脉；3号产于青海透辉石岩体中的磁铁矿方解石脉；4号产于江苏海州含磷变质岩中。

数据不会说谎。从内蒙古到青海，不同地质成因的方解石，其杂质种类和含量差异显著。对于品控和研发工程师而言，这意味着每一批次的原料都可能是一个新的挑战。这些微量元素的存在，究竟如何影响其在高温下的分解动力学和最终产品的性能？

方解石的分布极为广泛，其成因多样，贯穿于海相沉积、岩浆活动、热液交代和地表风化等多种地质过程。沉积形成的石灰岩，在经历变质作用后，会重结晶形成晶粒粗大的大理岩。在地表，它易被含碳酸的水溶解，形成可溶的Ca(HCO₃)₂，随着环境中CO₂的逸出，又会重新沉淀为CaCO₃，造就了溶洞中石钟乳、石笋的奇观。

尽管方解石与菱镁矿、白云石在晶体结构上同属方解石型，性质有诸多相似之处，但其热分解行为是其作为耐火原料的核心特性。

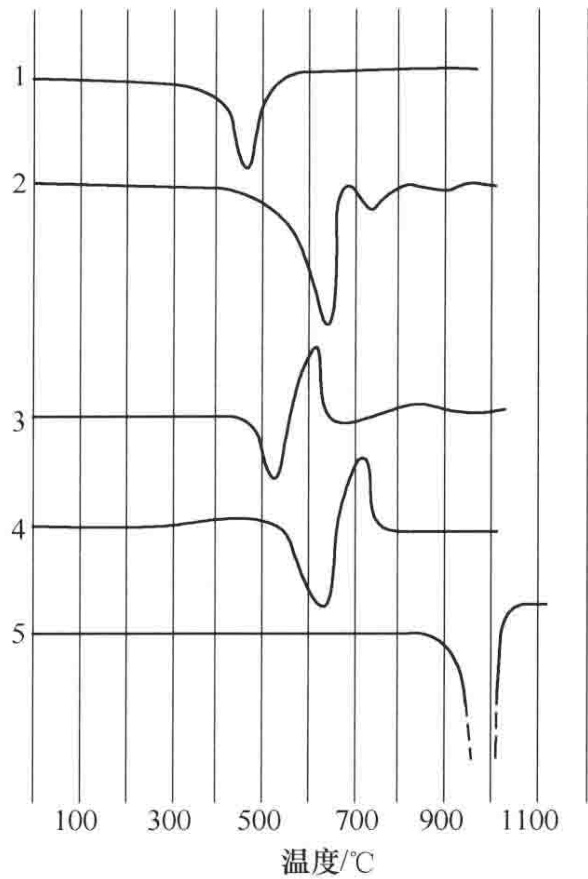

图1 方解石族矿物的差热分析（DTA）曲线（5—方解石）

差热分析（DTA）曲线（图1）清晰地揭示了方解石的热行为。在940°C附近，曲线出现一个尖锐而深刻的吸热谷，这标志着CaCO₃正在发生剧烈的分解反应，释放出CO₂。这个分解温度是评估其作为耐火材料适用性的关键参数。原料中杂质元素的种类和含量，会直接影响该分解温度的起始点、峰值位置以及峰形，进而决定烧结过程的工艺参数。因此，要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物原料性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

同分异构体：文石的独特视角

要更深入地理解CaCO₃，就不能不提它的同分异构体——文石。文石与方解石拥有完全相同的化学成分，但晶体结构却截然不同。方解石属于三方晶系，而文石则属于斜方晶系。

这种晶体结构的差异，导致了两者在宏观性质上的一系列不同：

• 形态与解理：文石常呈针状或束草状，而方解石则多为菱面体。
• 物理性质：文石的硬度（3.5-4）和比重（2.94）均略高于方解石。它在荧光下能发光，同样能在冷的稀盐酸中溶解并释放CO₂。
• 热稳定性：这是两者最核心的区别。文石是一种亚稳态矿物。

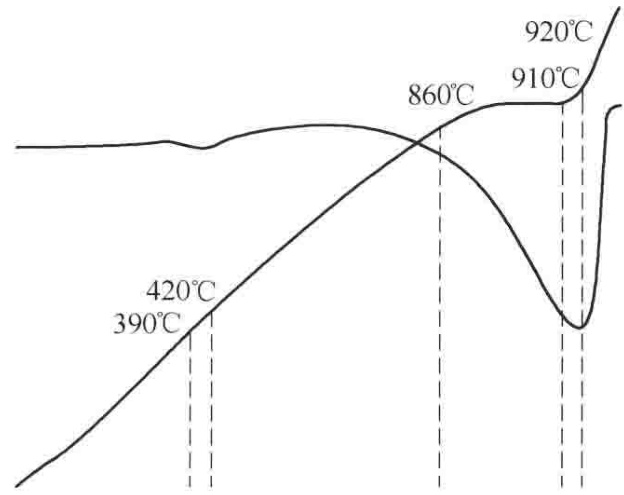

图2 文石的加热曲线

观察文石的加热曲线（图2），可以发现其热分解过程分为两步。首先，在390-420°C区间出现一个微弱的吸热效应，这并非分解，而是文石的晶型向更稳定的方解石转变。转变完成后，它就变成了方解石。随后，在900°C以上，出现与方解石类似的强烈吸热峰，对应CaCO₃的最终分解。

文石通常产于碳酸盐沉积岩中，作为一种过渡相，它很容易转变为更稳定的方解石。这个现象提醒我们，对于CaCO₃原料，不仅要关注其化学成分，更要鉴别其晶型结构，因为不同的晶型意味着截然不同的热稳定性和加工特性。

归根结底，无论是方解石还是文石，对其特性的精准把握都源于对其成分、结构和热行为的综合分析。这不仅是材料科学的基础研究，更是工业生产中实现质量控制和工艺优化的根本前提。
