镁橄榄石：不止是成分，更是决定耐火性能的微观结构博弈

在高温工业领域，尤其是冶金和玻璃制造，镁橄榄石砖是工程师们非常倚重的一种碱性耐火材料。然而，一个普遍的误解是将其性能简单等同于其理想化学式 Mg₂[SiO₄]（在行业内常简写为 M₂S）。现实远比这复杂。决定一块镁橄榄石砖在高温下表现如何的关键，往往隐藏在其与铁橄榄石（Fe₂[SiO₄]）形成的固溶体关系中。

镁橄榄石与铁橄榄石并非简单的物理混合，它们之间可以形成一种无限互溶的连续固溶体。这意味着在镁橄榄石的晶格结构中，二价铁离子（Fe²⁺）可以无障碍地替换掉二价镁离子（Mg²⁺）的位置。这种替换不是杂质污染，而是一种根本性的物相改变，其后果直接体现在材料的高温力学性能和熔点上。

那么，铁的引入，对镁橄榄石砖的高温性能究竟意味着什么？答案就清晰地绘制在下方的二元系相图中。

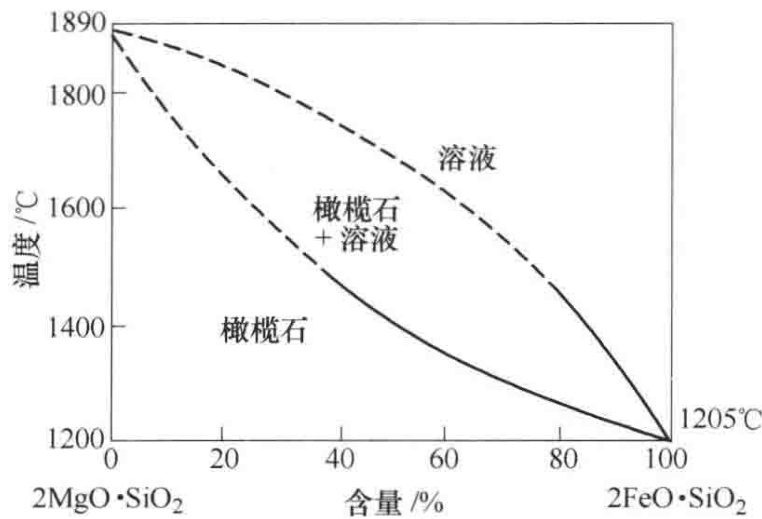

图1 Mg₂[SiO₄] - Fe₂[SiO₄] 系相图

这张相图是耐火材料工程师的“导航图”。我们来解读一下：

• 纵轴是温度，横轴是成分。 最左端是100%的纯镁橄榄石（Mg₂[SiO₄]），其熔点高达约1890°C，这是它作为优异耐火材料的理论基础。
• 最右端则是纯铁橄榄石（Fe₂[SiO₄]）， 它的熔点骤降至约1205°C。
• 关键区域在于中间的“梭形”区域。 上方的曲线是“液相线”，代表该成分下材料完全熔化为液体的温度；下方的曲线是“固相线”，代表材料开始出现液相的温度。

从图中不难看出，随着铁橄榄石组分（即Fe²⁺含量）的增加，固相线温度急剧下降。哪怕只有20%的铁橄榄石固溶进来，材料开始软化的温度也会比纯镁橄榄石低数百摄氏度。这对在1600°C以上环境中工作的耐火材料而言，是致命的。

因此，在实际生产中，对原料（如菱镁矿）中铁含量的控制就成了决定产品等级和使用寿命的核心品控环节。原料中微量的铁氧化物，在高温烧结过程中，不可避免地会与镁橄榄石反应，形成低熔点的固溶体相，从而显著降低材料的荷重软化温度和抗侵蚀能力。如果您在实际工作中也面临类似的原料成分波动导致产品性能不稳的挑战，我们非常乐意与您一同探讨解决方案。

要精确量化这种影响，并为生产工艺提供可靠数据，就需要对原料及成品进行精准的化学成分分析和物相鉴定。这不仅是验证产品是否合格的手段，更是优化工艺、开发更高性能材料的研发基础。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料成分分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

可以说，这张相图上的每一条曲线，都直接关联着生产线上每一批产品的质量稳定性，以及最终在高温窑炉中服役的可靠性。理解并应用好这张图，就是从源头上把握住了镁橄榄石耐火材料的性能命脉。
