橄榄岩改性核心：为何添加镁砂是通往高性能镁橄榄石材料的关键一步？

将天然橄榄岩直接煅烧用于制备镁橄榄石质耐火材料，听起来是一条捷径，但实际工艺中却暗藏陷阱。高温反应后，我们得到的并非纯净的目标产物——镁橄榄石 (Mg₂SiO₄)，而是一个复杂的矿物相混合体。这里面除了镁橄榄石，还混杂着镁铁矿 (MgFe₂O₄)、磁铁矿 (Fe₃O₄)，更麻烦的是，还生成了性能不佳的偏硅酸镁 (MgSiO₃) 的多种变体，如顽火辉石、斜顽辉石和原顽辉石。

这些辉石类矿物以及反应后可能残留的游离SiO₂，是最终产品性能的短板。它们的存在会显著降低材料的耐火度与高温结构强度。那么，如何才能将橄榄岩这种潜力原料，定向转化为以高性能镁橄榄石为主导的优质耐火材料？答案在于主动的化学干预——精确加入镁砂。

从“杂相共存”到“一相独优”的物相调控

向橄榄岩原料中引入氧化镁 (MgO)，其核心目的就是“拨乱反正”，强制性地将体系内的化学反应推向生成更稳定、熔点更高的镁橄榄石。这一过程可以通过下图的相图关系清晰地理解。

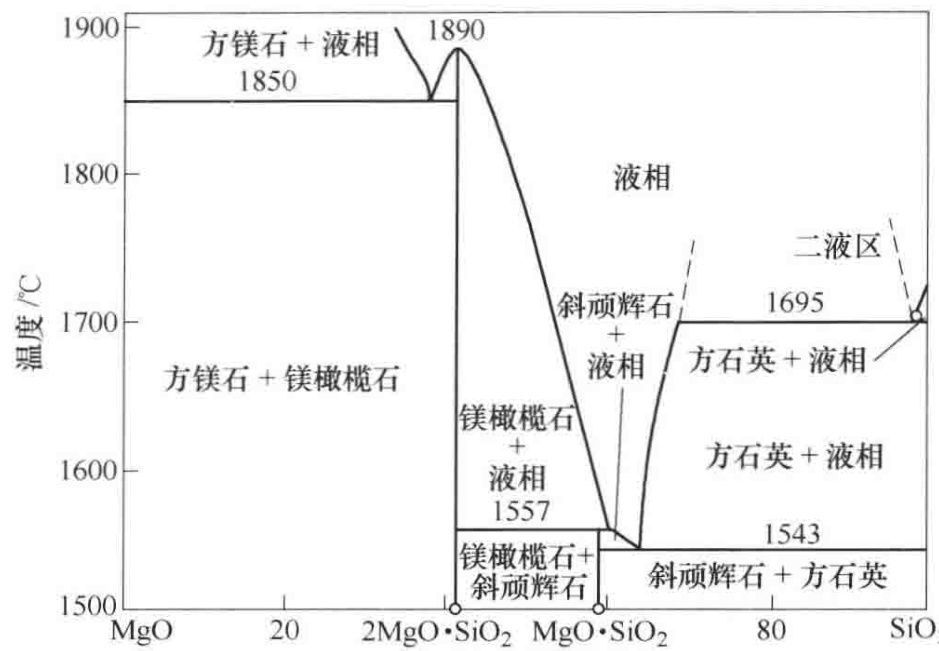

图1. MgO-SiO₂体系中，通过添加MgO实现向镁橄榄石（M₂S）相区的物相调控示意图

具体来说，加入的MgO（通常以烧结镁砂或轻烧镁粉的形式，加入量在15%至20%之间）主要扮演了以下几个关键角色：

1. 转化不良物相：最核心的反应是，加入的MgO会与体系中已生成的偏硅酸镁 (MgSiO₃) 发生固相反应，生成镁橄榄石 (Mg₂SiO₄)。这个反应（MgO + MgSiO₃ → Mg₂SiO₄）直接消除了性能短板，并富集了目标物相。在行业简写中，这个过程就是将M/S（MgO/SiO₂摩尔比）从1提升到2，使物相从MS (偏硅酸镁) 转化成M₂S (镁橄榄石)。

2. “净化”杂质：天然橄榄岩中常伴有Al₂O₃等杂质。引入的MgO会主动与Al₂O₃反应，形成熔点极高的尖晶石 (MgAl₂O₄，简称MA) 物相。这不仅消耗了潜在的低熔物杂质，还生成了另一种性能优异的耐火骨料。

“过量”的智慧：为何要留有少许MgO余量？

在配方设计中，MgO的加入量并非简单地满足化学计量比，而是要确保在所有转化反应（如生成M₂S、MF、MA、CMS等）完成之后，体系中仍有少量MgO过剩。

这部分“刻意”留下的游离MgO至关重要。它以高熔点固相的形式存在于镁橄榄石晶粒之间，有效阻止了在高温下可能形成的低熔点硅酸盐液相的产生与联通，从而极大地提升了制品的抗蠕变性能和荷重软化温度。在实际生产中，如何精确控制这一“少许余量”，确保其均匀分布而非局部富集，是工艺控制中的一个关键点。如果您在实际工作中也面临类似的物相调控与工艺优化挑战，我们非常乐意与您一同探讨解决方案。

要确保每一次配方调整都能达到预期的微观结构和宏观性能，依赖的不仅仅是经验，更是精确的物相分析和成分检测。准确量化最终产品中镁橄榄石、尖晶石乃至游离MgO的含量，是实现质量稳定控制的基石。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

本质上，向橄榄岩中添加镁砂，是将一种成分复杂的天然矿物，通过主动的化学干预，改造为一种物相纯净、性能可控的高级工程材料的过程。
