解码耐火材料的“耐热基因”：从原子键合到晶体结构的熔点探秘

对于从事高温材料研发或品控的工程师而言，熔点绝不仅仅是一个简单的物理参数。它更像是一份材料的“耐热基因”报告，深刻揭示了其在原子尺度下的结构稳定性和键合强度。任何一款高性能耐火材料的诞生，都始于对其核心组分熔融行为的深刻理解。

材料的熔点，本质上是其晶体物质从固态有序排列转变为液态无序状态的温度阈值。这一转变所需能量的多少，直接取决于晶体内部质点间结合力的强弱。结合力越强，晶体结构越稳固，熔点自然就越高。

化学键的类型是决定结合力的首要因素。由强悍的共价键和离子键构筑的晶体，其质点如同被牢牢铆钉，需要极高的能量才能使其“松绑”。硅酸盐矿物就是个典型例子，其硅氧骨干具有近似共价键的强连接，而骨干与外部阳离子间则由离子键维系，这赋予了它们优异的耐热性，例如镁橄榄石的熔点高达1890°C。同样，以离子键为主的氧化物，如方镁石（MgO）和刚玉（Al₂O₃），其熔点分别达到了惊人的2800°C和2050°C。

相比之下，由金属键或分子键结合的晶体，其熔点则要逊色不少。特别是依靠微弱范德华力的分子键晶体，例如有机物萘（C₁₀H₈），其熔点仅为80.1°C，在高温应用领域几乎没有用武之地。

晶体结构：决定熔点上限的关键密码

深入微观世界，我们会发现晶体结构是影响熔点的另一决定性因素。研究表明，具有特定构型的氧化物往往表现出超高的熔点。其中，具有NaCl型（立方面心）结构的AO型氧化物和萤石型结构的AO₂型氧化物尤为突出。

表1：具有NaCl型结构的AO型氧化物熔点

表2：具有萤石型结构的AO₂型氧化物熔点

萤石型结构（见图1）因其高配位数和致密的离子堆积，造就了强大的晶格能，从而赋予了材料卓越的热稳定性。

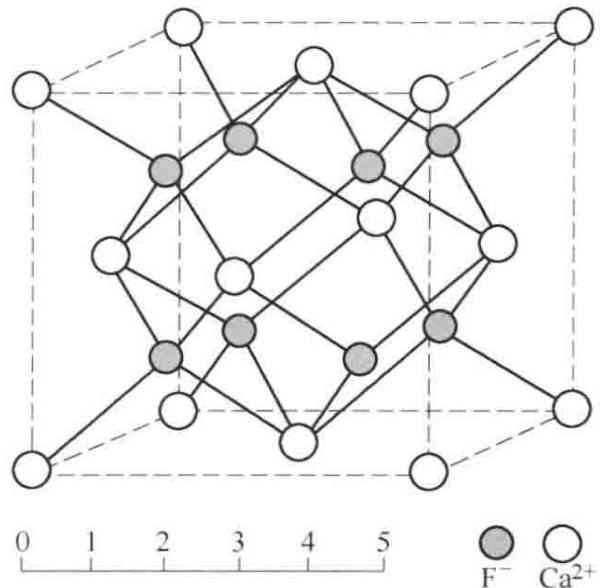

图1 萤石型结构示意图

然而，晶体结构的世界充满了微妙的辩证关系。同为萤石型结构，为何碱金属氧化物（Li₂O, Na₂O, K₂O）的熔点却出现断崖式下跌？

表3：反萤石型氧化物的熔点与晶格参数

答案在于“反同形体”现象。在这些碱金属氧化物中，阴阳离子的位置与标准萤石结构完全互换。这种位置颠倒导致整个晶格结构变得松弛，稳定性大打折扣。从表3的数据不难看出，在同一系列中，随着晶胞尺寸的增大，结构愈发疏松，熔点也随之显著下降。

这种结构上的细微差异对材料性能的巨大影响，凸显了精确物相分析与结构表征在材料研发中的重要性。准确测定这些材料在极端条件下的性能参数，对于材料的筛选、应用和质量控制至关重要。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测材料高温性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

锁定未来：极具潜力的超高温材料

在耐火材料领域，高熔点、高硬度和优异化学稳定性的氧化物始终是研发的焦点。目前，业内公认最具应用前景的耐火氧化物包括：Al₂O₃ (2050°C)、SiO₂ (1713°C)、MgO (2800°C)、CaO (2572°C)、Cr₂O₃ (2275°C) 以及 ZrO₂ (2710°C或2950°C，取决于晶型)。

而当我们对耐热极限的要求进一步提升时，目光便投向了碳化物和氮化物。这类材料是先进陶瓷和特种耐火材料的核心原料，它们的熔点常常高得令人咋舌。

表4：部分高性能碳化物与氮化物的熔点

其超高熔点的秘密，在于正离子与填充在晶格间隙内的碳或氮原子之间形成了能量极大的化学键。这种独特的间隙固溶体结构，造就了无与伦比的结构稳定性。

归根结底，耐火材料的耐火度与其主要矿物相的熔点直接挂钩。主矿物相的熔点越高，制品抵抗高温熔融侵蚀的能力就越强。因此，对材料熔点的理解，本质上是对其微观结构稳定性的洞察，这既是高性能耐火材料研发的起点，也是贯穿始终的基石。
