解码含碳耐火材料的“护卫”：抗氧化添加剂的核心机理与应用

在高温冶金领域，含碳耐火材料，特别是镁碳砖，凭借其优异的抗热震性与抗熔渣侵蚀性占据着核心地位。然而，碳的存在是一把双刃剑：它赋予材料卓越性能的同时，也使其在高温氧化气氛中变得异常脆弱。碳的氧化不仅直接消耗了材料骨架，更导致结构疏松，最终引发灾难性的侵蚀。

为了驾驭这一矛盾，材料工程师引入了一种精妙的策略——在基质中掺入抗氧化添加剂。其核心思想并非阻止氧化，而是主动引导、管理氧化过程，通过原位反应生成新物相，实现体积膨胀，进而封堵气孔，构筑起一道阻止氧化气氛入侵的“微观长城”。

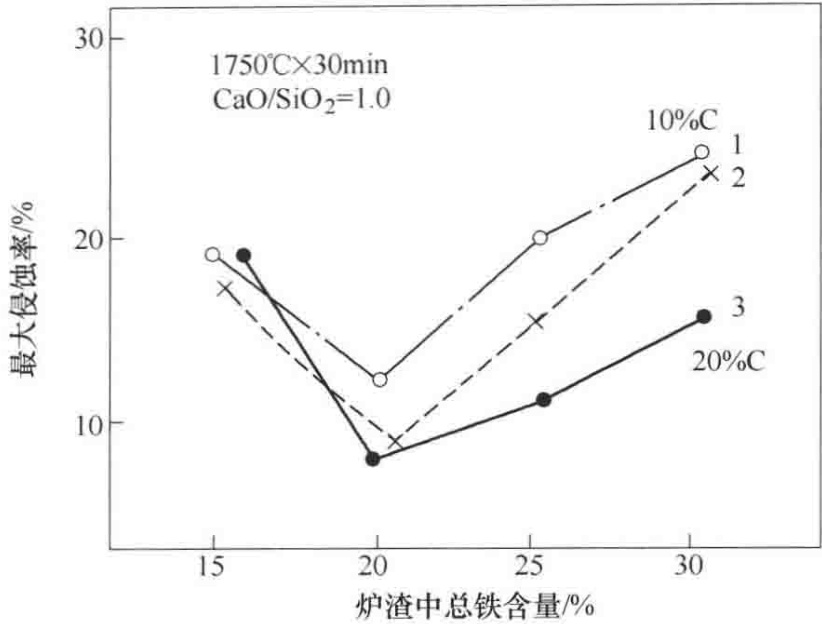

图1 不同碳含量镁碳砖侵蚀试验

热力学选择：谁来“牺牲”自己，保护碳？

选择抗氧化剂的首要原则基于热力学。我们必须找到一种比碳更愿意与氧结合的物质。这里的关键指标是标准生成自由能（ΔG）。ΔG越负，代表该物质与氧的亲和力越大，反应倾向越强。

目前，工业界普遍选用金属或类金属添加剂，如金属铝粉（Al）、硅（Si）、钙（以硅钙合金形式加入）、铁（以硅铁合金形式加入）等。从下表数据可以看出，这些金属氧化物的标准生成自由能远低于碳的氧化反应，这意味着在氧气面前，它们会优先“献身”，从而保护碳基质的完整性。

表1 某些氧化物的标准生成自由能

实例解析：金属铝粉与碳化硅的协同作用

1. 金属铝粉的双重保护机制

当在镁碳砖中引入金属Al粉，其保护作用通过两条路径展开：

首先，Al被氧化生成Al₂O₃。这种新生的高活性Al₂O₃会立刻与周围的基质MgO在高温下发生固相反应，形成镁铝尖晶石（MgO·Al₂O₃）。这种新生成的矿物相本身就是一种高级耐火材料，其熔点高达2135°C，与方镁石的共熔温度也高达2030°C，极大地提升了材料的高温稳定性与抗侵蚀能力。

其次，部分Al粉还会与基质中的碳发生反应，生成碳化铝（Al₄C₃）： 4Al + 3C → Al₄C₃ Al₄C₃是一种高熔点（2800°C）、高硬度的菱形晶体，它的形成如同在材料内部引入了增强筋，有效提升了砖体的机械强度。下图的X射线衍射（XRD）图谱清晰地揭示了Al₄C₃相的生成。

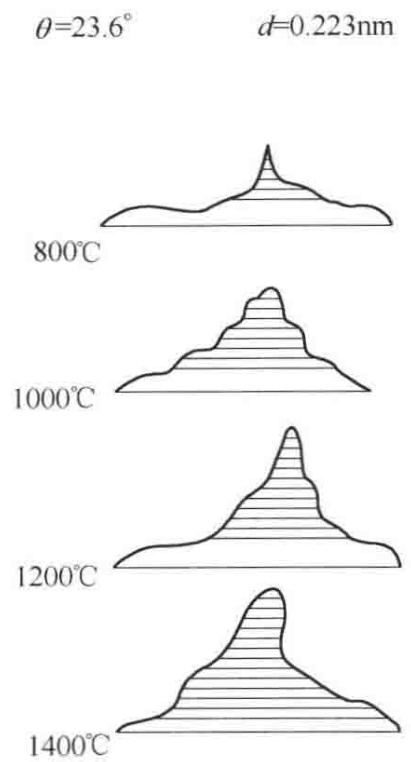

图2 镁碳砖加入Al粉生成Al₄C₃的X射线衍射图

要精确评估这些原位生成的复杂物相对材料性能的最终影响，需要借助精密的物相分析和显微结构表征。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料成分与物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

2. 碳化硅（SiC）的独特致密化机理

SiC作为抗氧化剂的应用则展示了另一种更为巧妙的机制。它并非简单地被氧化，而是通过一个精巧的化学接力，实现了显著的体积膨胀，从而达到物理封堵的效果。

过程大致如下：

1. 砖体内部的CO气体在SiC颗粒表面发生反应，生成气相的SiO和固相的C： SiC(s) + CO(g) → SiO(g) + 2C(s)
2. 气相的SiO随即在SiC颗粒周围与CO继续反应，生成固相的SiO₂和C并凝聚下来： SiO(g) + CO(g) → SiO₂(s) + C(s)

将这两个步骤合并，得到总反应式： SiC(s) + 2CO(g) → SiO₂(s) + 3C(s)

这个反应的精髓在于其巨大的体积效应。根据物质密度计算，1个单位体积的SiC（密度3.21 g/cm³）反应后，会生成1个单位摩尔的SiO₂（方石英，密度2.37 g/cm³）和3个单位摩尔的C（密度1.67 g/cm³）。综合计算下来，反应产物的总体积是原始SiC体积的3.76倍。这种剧烈的原位体积膨胀能够高效填充材料内部的显微孔隙，使砖体结构致密化，从物理上隔绝了外部氧化气氛的渗透。

在镁碳砖中，SiC还能通过直接氧化或与FeO反应，在砖体表面形成一层致密、牢固的抗渣层，进一步保护炉衬免受侵蚀。

实践考量：添加量与性能的平衡点

抗氧化添加剂并非越多越好。过量的添加会改变材料原有的物理化学性能，甚至引入新的杂质相。通常，添加物的总量控制在5%以内。以SiC为例，其最佳加入量通常在4%~6%之间。如下图所示，过低或过高的SiC含量都无法达到最佳的抗侵蚀效果。

图3 镁碳砖中加入SiC与蚀损指数关系

现场试验数据极具说服力：在转炉耳轴这一严苛部位，添加了5% SiC的镁碳砖，其蚀损量相比未添加的同类产品降低了整整20%。这充分证明了抗氧化添加剂在提升高端耐火材料服役寿命方面的决定性作用。
