失效分析的深层智慧：别等断裂发生！主动驯服“应力集中”这头猛兽

在每一个悄然萌生的裂纹背后，都隐藏着一个共同的“元凶”——应力集中。它如同潜伏在机械结构中的无声刺客，将外部载荷放大数倍，精准地攻击在零件最脆弱的几何奇点上。大量的失效分析案例揭示了一个冰冷的事实：许多突发性的、灾难性的断裂，其根源并非材料本身的孱弱，而是我们对局部应力失控的忽视。

真正的工程智慧，不应止步于事后对断口形貌的解剖和追责。更高级的策略，在于将失效分析的思维前置，在设计和制造阶段就主动出击，驯服“应力集中”这头猛兽，实现从被动响应到主动预防的跨越。

两大战略支柱：从材料赋能到设计优化

应对力集中的挑战，我们必须从两个维度建立起坚固的防线：一是通过工艺手段为材料“穿上”坚不可摧的表面装甲；二是通过几何设计的智慧，巧妙地疏导应力之流。

战略一：构筑“表面装甲”——残余压应力的精妙运用

对抗应力集中的核心思想之一，并非一味增强材料的本体强度，而是在最危险的表层区域，预先引入一股强大的“防御力量”——残余压应力。这层压应力就像为零件表面预设的“应力护盾”，能够有效抵消工作时产生的拉伸应力，从而大幅提升零件的疲劳寿命和抗裂纹萌生能力。

• 表面热处理强化：通过感应淬火、渗碳、渗氮等技术，我们可以在零件表面形成坚硬的马氏体或化合物层，同时保持心部的良好韧性。更关键的是，这个硬化层在形成过程中会产生体积膨胀，被心部基体约束后，便在表层留下了宝贵的残余压应力。这种“外硬内韧，表压心拉”的组织结构，是抵抗应力集中的经典范例。
• 薄壳淬火的巧思：对于截面变化的轴类零件，感应淬火有时会在过渡区（如轴肩）形成淬火“死角”，反而可能引入有害的残余拉应力。此时，选用低淬透性钢材进行整体强烈淬火，仅在表面形成一层薄硬壳，同样能获得理想的残余压应力场，且工艺适应性更强。
• 机械方法的“冷锻”：喷丸与滚压强化则是通过高能粒子流或滚轮对零件表面进行“微观锻造”。这种冷作硬化不仅提升了表面硬度，更重要的是引入了深度可观的残余压应力层。对于高强度钢等对表面缺陷敏感的材料，喷丸的“治愈”效果尤为显著，能有效“愈合”微小划痕，封闭裂纹源。

战略二：疏导“应力之流”——来自失效分析的几何设计智慧

如果说残余应力是“硬抗”，那么几何优化就是“智取”。我们可以将应力在零件中的分布想象成一股流动的能量。任何尖锐的缺口、台阶或孔洞，都会像河道中的巨石，激起湍急的涡流，形成应力峰值。而优化的设计，就是要让这股“应力之流”平缓顺畅地通过。

• 圆滑过渡，杜绝突变：将截面过渡处的直角或小圆角，改为尽可能大的圆弧，甚至采用应力分布更为均匀的椭圆或抛物线过渡，是降低应力集中系数最直接有效的方法。这看似微小的改动，却能数倍提升零件的疲劳寿命。

• “以毒攻毒”的卸载设计：这是一个反直觉却极为高明的设计策略。当一个高应力集中区域无法避免时，我们可以在其附近应力较低的区域，主动增开一些辅助性的缺口或圆孔。这些“卸载槽”或“卸载孔”能迫使应力线提前“绕行”，从而“削平”原有尖锐缺口处的应力峰值。

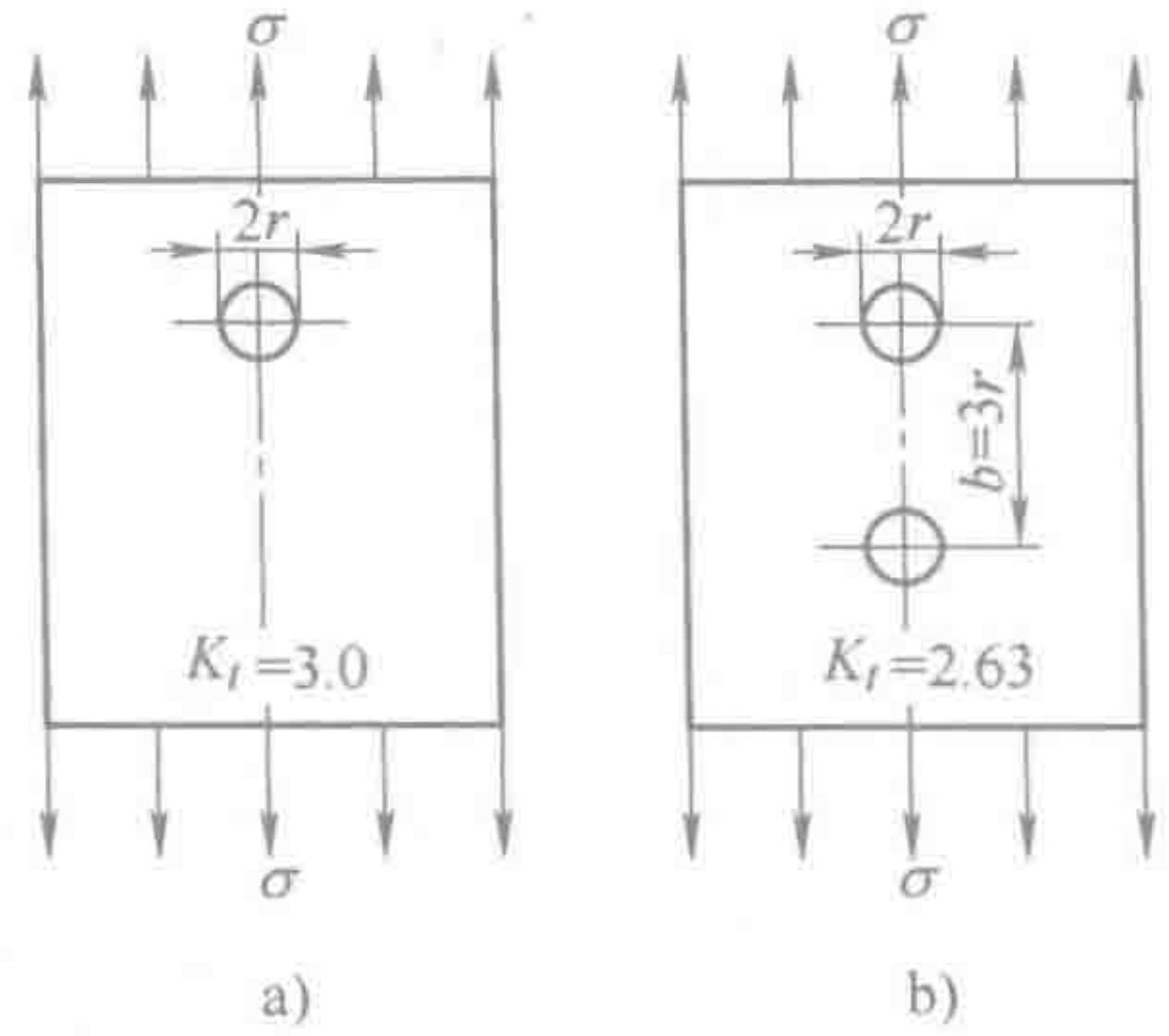

  图1. 卸载设计的智慧：通过增开辅助圆孔，应力流线变得缓和，峰值应力显著降低

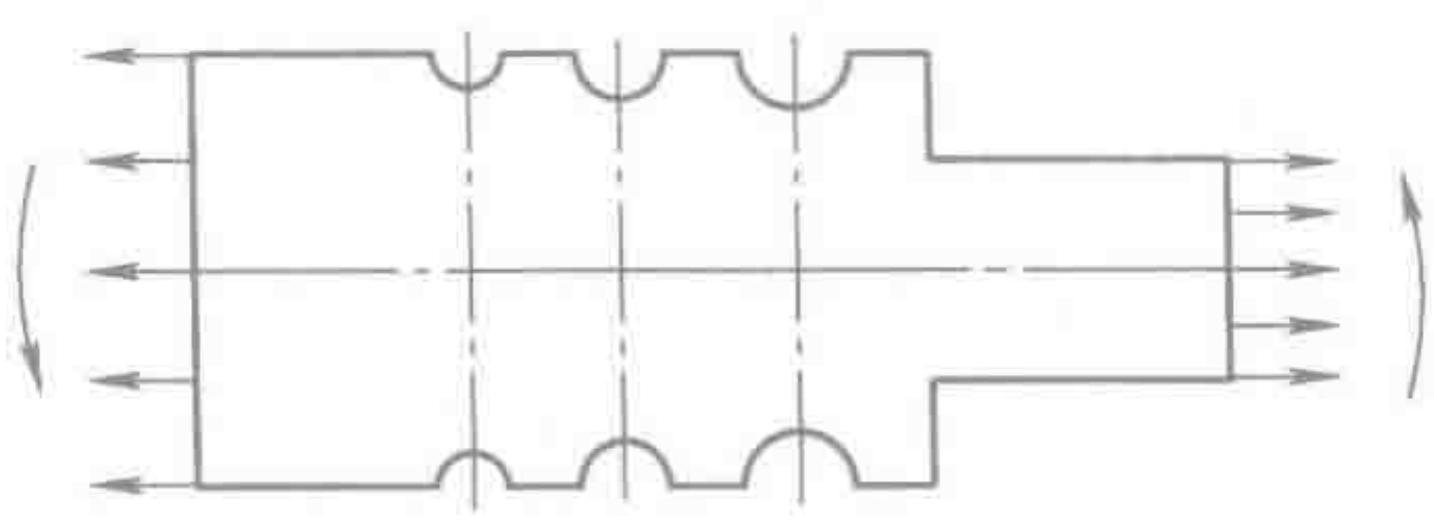

  图2. 卸载槽的应用：在轴肩等部位加开卸载槽，有效改善应力集中状况

• 开孔位置的深思熟虑：孔洞是常见的应力集中源。设计时应尽可能将其布置在零件的低应力区。若必须在高应力区开孔，则应采取补强措施，并将孔的形状（如椭圆）长轴方向与主拉应力方向保持一致，以最小化对应力流的干扰。

结论：从源头杜绝失效，才是最高效的解决方案

应力集中是设计、材料与工艺共同作用的结果，它就像一个放大镜，将加工刀痕、焊接缺陷、材料内部夹杂物等微小瑕疵的危害无限放大，最终演变为断裂的起点。因此，在产品开发的全生命周期中，必须时刻保持对它的警惕。

然而，即便采取了万全的预防措施，复杂的服役环境和潜在的制造偏差仍可能导致意外发生。当失效不可避免地出现时，一次专业、深入的失效分析就成为了照亮迷雾的灯塔。它不仅能揭示此次事故的根本原因，更能将宝贵的经验数据反馈回设计与制造前端，形成一个不断自我完善的闭环。这种从被动分析到主动预防，再到经验反馈的循环，正是现代产品可靠性工程的核心。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式根本原因分析。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
