钢材失效分析的“隐形杀手”：深入解析回火脆性及其诊断陷阱

在高端制造与工程领域，钢材的可靠性是安全的基石。然而，一些经过“标准”热处理、看似完美的钢制部件，却可能在服役中毫无征兆地发生脆性断裂，造成灾难性后果。这背后往往隐藏着一个难以察觉的“隐形杀手”——回火脆性。对于任何致力于产品质量和安全的工程师而言，理解并掌握回火脆性的失效分析方法，是避开设计与制造陷阱的关键。

一、双刃剑：回火工艺中潜藏的脆化风险

为了消除淬火钢的内应力并获得强度与韧性的理想平衡，回火是必不可少的热处理工序。然而，这把“双刃剑”在提升材料性能的同时，也可能在特定的温度区间内，反直觉地大幅降低钢的冲击韧性，埋下失效的种子。

冲击试验数据清晰地揭示了这一现象：随着回火温度的升高，钢的韧性并非一路攀升，而是在两个特定温度区域出现明显的“韧性低谷”，这就是所谓的回火脆性区。

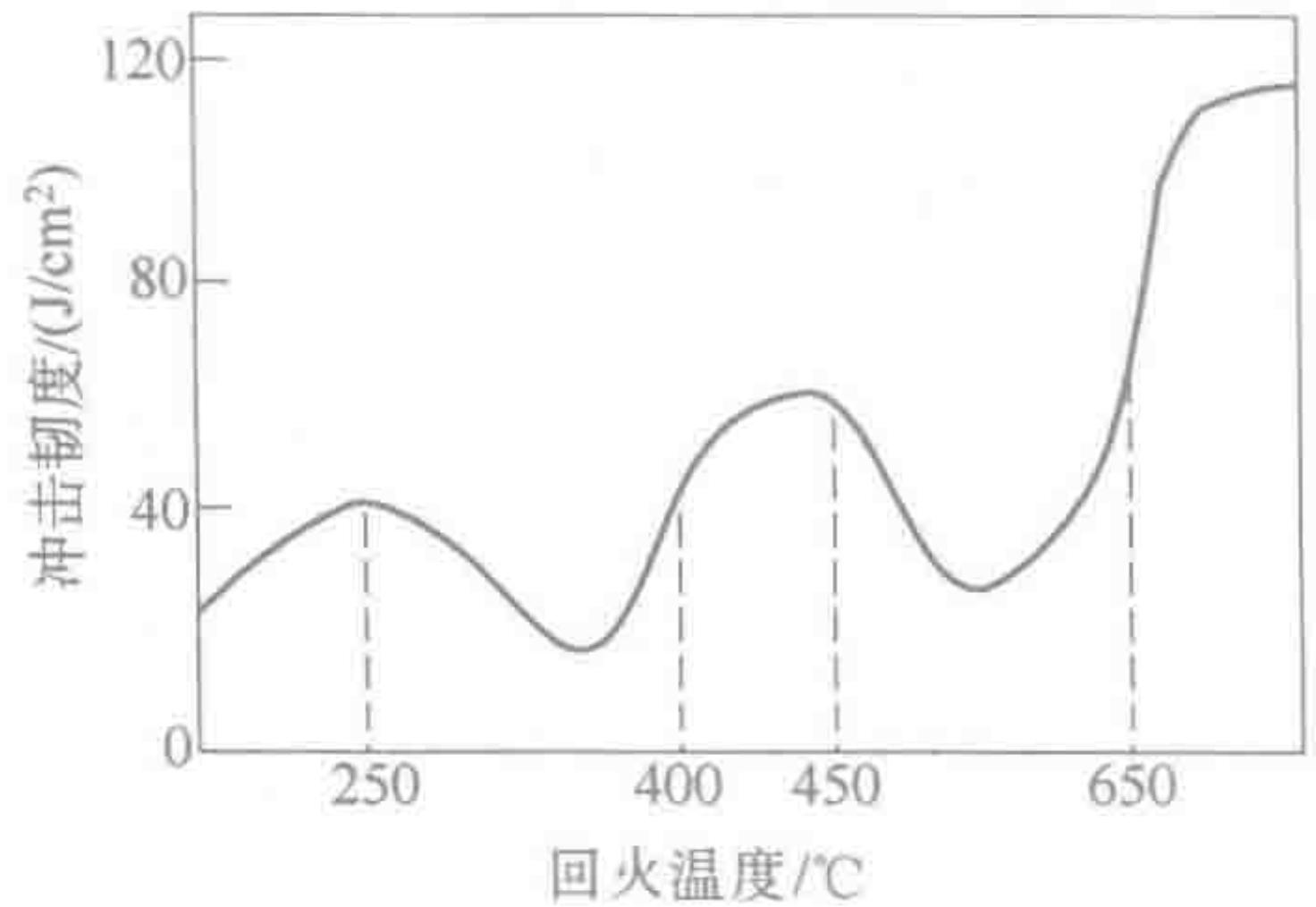

图1 回火温度对钢的冲击韧度的影响

根据发生温度和机理的不同，回火脆性主要分为两类：

### 第一类回火脆性（低温回火脆性）

• “陷阱”温度：约 250°C ~ 400°C 附近。
• 核心机理：主要发生在相对纯净的钢中，与杂质元素无关。其根源在于组织转变，例如 ε-碳化物向渗碳体转变，或残余奥氏体分解形成的细小片状碳化物。这些新生的、分布在马氏体板条内部或边界的碳化物，成为了裂纹萌生的脆弱通道。
• 特性：不可逆。一旦发生，即使重新进行回火也无法消除。断裂模式通常为穿晶准解理。
• 高危材料：弹簧钢、高合金工具钢等常在此温区回火的材料，若工艺控制不当，极易中招。

### 第二类回火脆性（高温回火脆性）

• “陷阱”温度：约 450°C ~ 550°C 附近。
• 核心机理：这是合金钢中更常见的问题，与钢中的“敌人”——磷(P)、锑(Sb)、锡(Sn)、砷(As)等杂质元素，以及“帮凶”——铬(Cr)、锰(Mn)等合金元素密切相关。在高温回火过程中，这些杂质元素会向原奥氏体晶界偏聚，极大地削弱了晶界强度，如同在晶粒间埋下了“地雷”。
• 特性：可逆。发生脆化的零件，可以通过重新加热到脆化区以上（如600°C以上）快速冷却来“解毒”，恢复韧性。但如果再次在此温度区间长时间停留，脆性会重新出现。断裂模式为典型的沿晶断裂。
• 高危材料：含Cr、Mn的调质钢，如在高温回火后冷却速度过慢，或在渗氮等后续热处理中长时间处于此温度区间，风险极高。

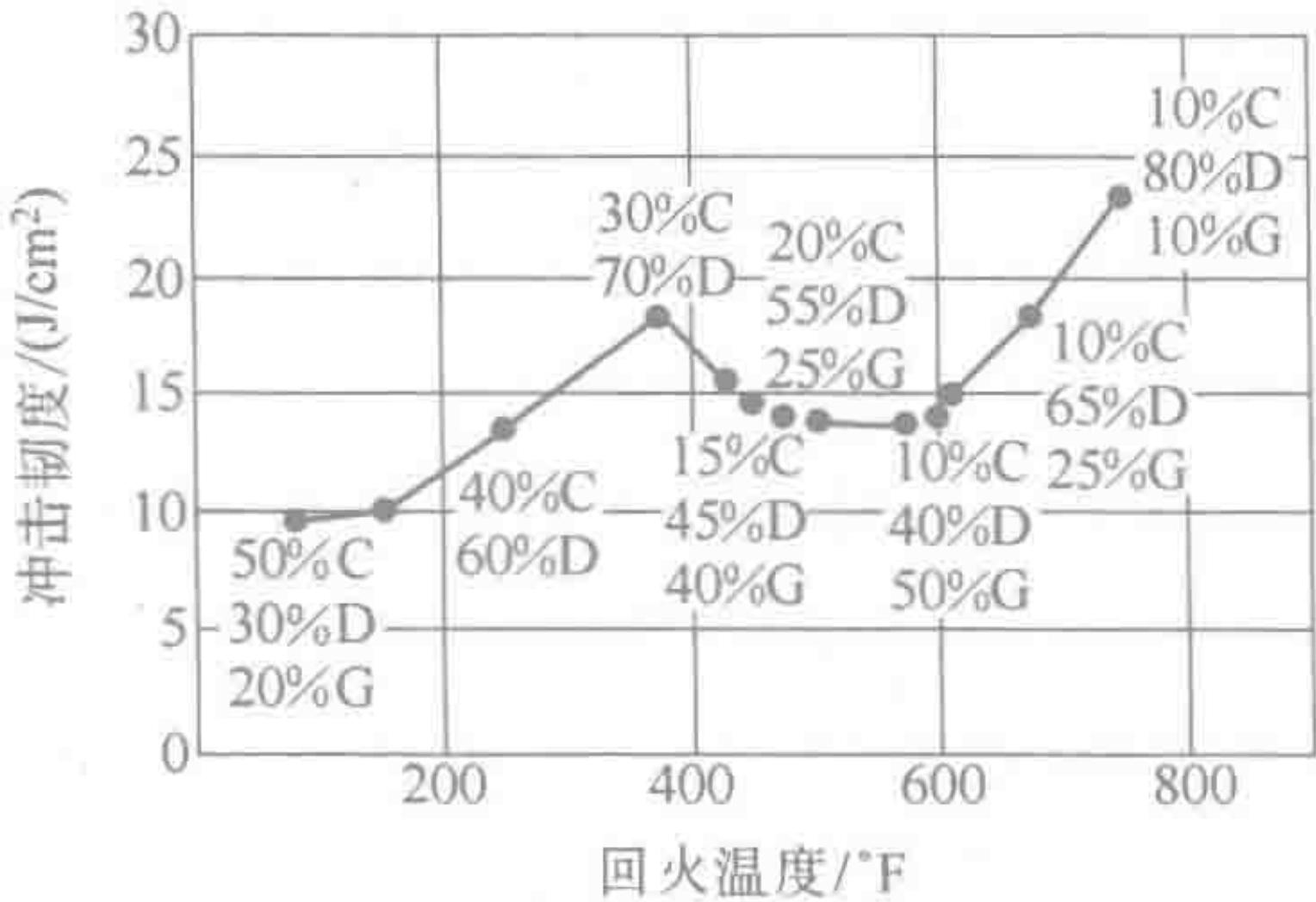

图2 40CrNiMoA钢在不同回火温度下的冲击韧度与断裂机制

二、回火脆性失效分析的挑战与策略

回火脆性之所以被称为“隐形杀手”，是因为常规的力学性能测试（如室温拉伸试验）往往无法捕捉到它的存在。如下图所示，在冲击韧度出现“低谷”的脆性区，材料的强度（R_m）和硬度甚至可能处于峰值，而伸长率（A）和断面收缩率（Z）的变化也并不显著。这给常规的质量检验和失效分析带来了巨大的迷惑性。

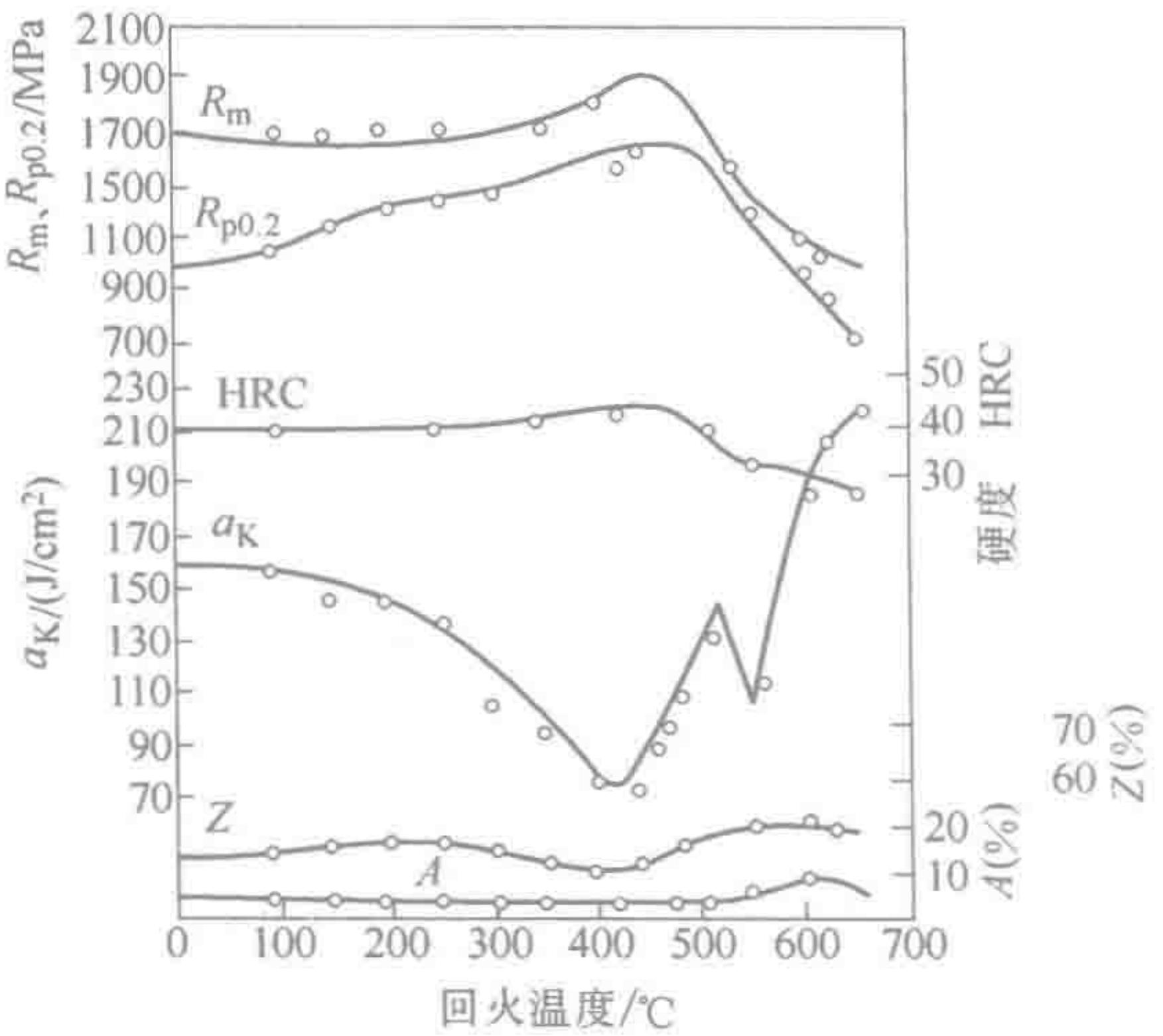

图3 16NiCo钢力学性能与回火温度关系，注意冲击韧度低谷与强度峰值的对应关系

要揭开回火脆性的真面目，必须采用正确的诊断策略和工具。

### 宏观与微观的“犯罪现场”勘查

专业的断口分析是诊断回火脆性的第一步。

• 宏观特征：断口通常呈现出银白色的结晶状，结构粗糙，缺乏韧性断裂所特有的剪切唇和塑性变形区，是典型的宏观脆性断裂。
• 微观特征（决定性证据）：
  • 高温回火脆性：在扫描电镜（SEM）下，呈现典型的“冰糖块”状沿晶断裂形貌。裂纹沿着被杂质弱化的原奥氏体晶界扩展，将晶粒完整地剥离出来。
  • 低温回火脆性：主要为穿晶断裂，断口上可见解理台阶和“河流花样”，但解理面较小，有时会混杂少量细小的韧窝。

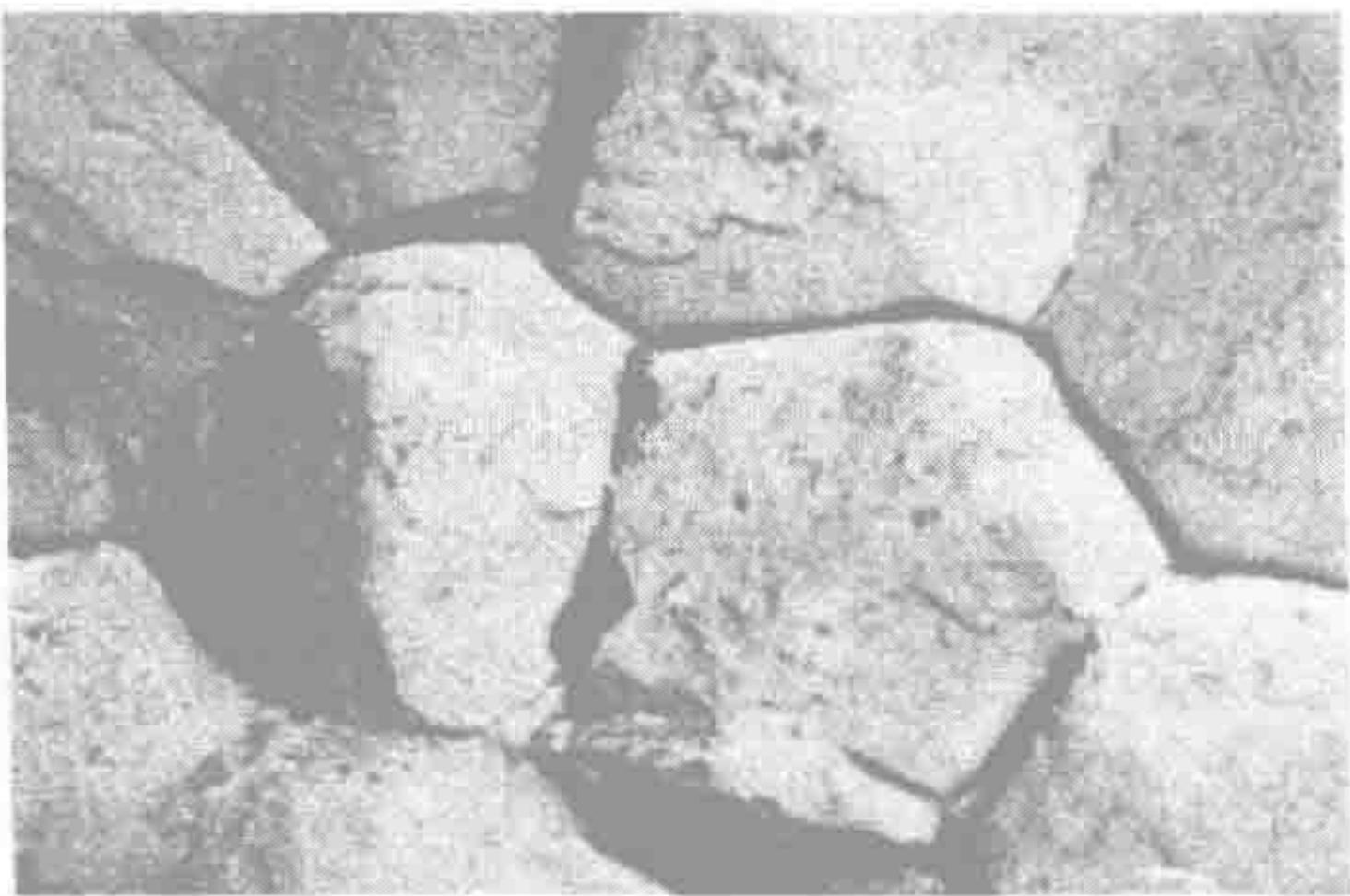

图4 典型沿晶断裂的“冰糖块”状微观形貌（TEM二级复型）

### 选择正确的“侦测仪器”：关键性能测试

既然常规拉伸试验不可靠，我们就必须依赖对脆性更敏感的测试方法。

1. 冲击试验（首选方法）：

   • 室温冲击试验：通过测试不同回火温度处理后试样的室温冲击功（a_K），可以绘制出类似图1的曲线，直观地确定脆化温度区间和严重程度。
   • 系列冲击试验：对疑似脆化的材料，在不同温度下进行冲击试验，测定其韧脆转变温度（DBTT）。回火脆性的本质，就是将材料的韧脆转变温度升高，甚至提高到室温以上。通过与正常状态材料的DBTT对比，可以精准量化脆化程度。

2. 低温拉伸试验：在低温下，材料的脆性会被放大。通过测量低温下拉伸试样的断面收缩率（Z），可以有效地区分脆化与非脆化状态的材料。

3. 断裂韧度法：虽然断裂韧度K_IC值本身对回火脆性不甚敏感，但由它衍生的一个参数——临界裂纹尺寸a_c，却是一个极佳的指示器。根据公式 a_c = (1/π) * (K_IC / σ_c)²，其中σ_c为临界断裂应力。回火脆化会显著降低材料对裂纹的容忍度，即a_c值会急剧减小，这意味着一个更小的初始缺陷就足以引发灾难性的断裂。

三、案例复盘：20CrMnMo钢紧固螺钉的断裂之谜

某设备在试机过程中，一批20CrMnMo钢紧固螺钉发生脆断。初步检查发现，螺钉硬度合格，常规力学性能似乎也无问题。然而，一场深入的失效分析揭示了真相。

分析人员将断裂的螺钉与同批次的完好螺钉进行了对比断口分析：

• 完好螺钉（强制拉断）：断口呈暗灰色纤维状，有明显的剪切唇，微观形貌为典型的韧窝，表明其断裂前经历了充分的塑性变形。
• 失效螺钉：断口平直，呈浅灰色结晶状，无剪切唇。微观分析显示，断裂模式为沿晶与准解理混合型断裂，河流花样短小，韧窝极少。这是一种典型的脆性断裂。

结合金相组织检查，发现失效螺钉的组织中有明显的板条马氏体束痕迹，表明其回火不充分，回火温度偏低，恰好落入了**第一类回火脆性（低温回火脆性）**的“陷阱”区。

结论：失效的根本原因是热处理工艺不规范，导致螺钉发生低温回火脆化，韧性和塑性严重下降，最终在服役应力下脆性断裂。通过对库存螺钉进行重新、规范的回火处理，问题得到了彻底解决。

这个案例雄辩地证明，回火脆性是一种隐蔽而危险的失效模式。它无法通过常规的硬度或强度检测发现，其诊断必须依赖于冲击试验、断口分析等更具针对性的专业手段。当我们跳出单一的性能指标，从热处理工艺、微观组织、断裂行为等多个维度进行系统性审视，失效的根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品设计优化和工艺改进的根本性答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式根本原因分析。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
