超越规格书：为何您的原子吸收石墨管性能总是不稳定？

“新到货的这批石墨管，规格书和上一批一模一样。但一上机，校准曲线的线性就差了，背景信号高得离谱，几次重复测量的RSD也完全失控。”

原子吸收光谱法（AAS），特别是石墨炉原子吸收（GFAAS），是实现ppb甚至ppt级痕量元素分析的利器。而在这个精密系统的核心，那支小小的石墨管，其性能的稳定与否，直接决定了您分析数据的“生死”。然而，太多实验室将石墨管仅仅视为一种简单的消耗品，依赖供应商提供的一纸规格书进行采购和质量评判。这恰恰是问题的根源。

一份典型的规格书或许会告诉你密度、电阻率、灰分等宏观参数，但这些数据远不足以描绘出一支石G墨管性能的全貌。真正决定其在原子化瞬间表现的，是那些隐藏在规格书背后的微观结构与材料特性。

“纯度”的陷阱：从“总灰分”到“致命元素”

我们首先来看最常被提及的“纯度”。传统的分光分析用炭棒和现代的GFAAS石墨管，都对纯度有极高要求。低灰分是基础，这意味着通过高温纯化工艺，大部分金属杂质已被去除。例如，优质的光谱纯炭棒，其杂质谱线要求极微弱，以确保在200-350 nm的分析谱区内，电极本身不引入干扰。

然而，对于灵敏度高达10⁻¹²g甚至10⁻¹⁴g级别的GFAAS而言，“总灰分含量 < 0.003%”这样的指标几乎没有指导意义。真正的魔鬼在于特定的、能与待测物或基体发生反应的“致命元素”。

• 碳化物形成元素： 像铝（Al）、钙（Ca）、硅（Si）这类元素，即使在ppb级别，也可能在高温下与石墨基体或样品中的碳形成稳定碳化物。这会导致待测物原子化不完全，信号峰拖尾、降低，产生严重的记忆效应。比较不同供应商的产品时，我们会发现，即便总杂质水平相当，但Ca含量一个数量级的差异（例如2×10⁻¹¹g vs 5×10⁻¹⁰g），就足以对某些元素的测定造成天壤之别。

• 催化氧化元素： 铁（Fe）、铜（Cu）等元素会催化石墨在高温下的氧化，显著缩短石墨管的使用寿命。您可能会发现，某些品牌的石墨管在分析高氧化性基质样品时，寿命会断崖式下跌，这背后很可能就是这些催化杂质在作祟。

因此，对石墨管的评估，必须从模糊的“高纯度”概念，深入到对其进行全元素、ppb级的杂质指纹图谱分析。

物理参数的表象与内核：电阻率、密度与热均匀性

除了纯度，石墨管的物理参数同样暗藏玄机。

电阻率：均匀性比绝对值更重要

石墨管通过大电流加热实现原子化，其电阻率（如8-9 μΩ·m）决定了升温速率。但一个被普遍忽视的关键点是电阻率的均匀性。如果一根石墨管不同部位的电阻率存在显著差异，在通电时就会导致“热点”或“冷区”的出现。这会造成：

1. 原子化温度不均： 样品无法在管内均匀、瞬时地气化和原子化，导致信号峰形变差，重现性降低。

2. 局部过热： “热点”区域会加速氧化和结构破坏，导致石墨管过早失效。

3. 接触点打弧： 石墨管与石墨锥的接触是电流通路的关键。如果两者材料不同（热膨胀系数、电阻率不匹配），或接触面加工精度不够，极易在高温下产生电火花，瞬间破坏电极，污染光学系统。因此，选用同种牌号、精密加工的石墨管和石墨锥至关重要。

密度与孔隙率：决定样品行为的微观战场

石墨管的密度（如1.85 g/cm⁻³）和孔隙率（如25%）直接影响其耐用性和抗渗透能力。但更深层次的问题是孔隙的类型和分布。

• 开孔（Open Porosity）： 允许样品溶液和基质渗透进入石墨管内部。对于高盐或复杂基质样品，这会导致基质残留，记忆效应显著，每次测量都需要更长的清洗时间。

• 闭孔（Closed Porosity）： 对性能影响较小，但会影响材料的整体热导率和机械强度。

为了解决这个问题，现代石墨管普遍采用热解石墨（Pyrolytic Graphite, PG）涂层技术。一层致密的PG涂层能有效封闭基底石墨的孔隙，形成惰性表面，极大提升了抗渗透性和耐氧化性，从而将石墨管寿命从百余次提升至400次以上，并显著改善了对难熔元素（如Mo、V）的分析灵敏度和再现性。

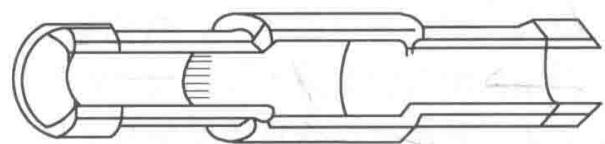

图1 HGA-2100标准型石墨管，常带有热解石墨涂层

然而，PG涂层本身也是一个复杂的系统。涂层的厚度、致密度、与基底的结合强度，都需要精密的微观结构表征来评价。一层劣质的涂层可能在数十次高温循环后就发生龟裂或剥落，使其防护效果荡然无存。

设计的细节：从标准管到沟纹管

石墨管的宏观设计同样服务于特定的分析场景。

• 标准管： 如 HGA-2000 标准型，适用于大多数常规水溶液分析。

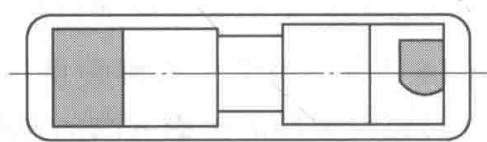

图2 HGA-2000标准型石墨管

• 沟纹管： 在管内壁加工出螺纹状沟槽，利用表面张力将样品溶液（尤其是有机溶剂）“钉”在管子中央，防止其铺展。这对于在灰化阶段易飞溅的样品（如生物样品）尤其有效，能确保样品在最优点进行原子化。但沟纹结构也降低了管壁的有效厚度和整体强度，因此其最高工作温度通常低于标准管，不适合分析钒、钼等高沸点元素。

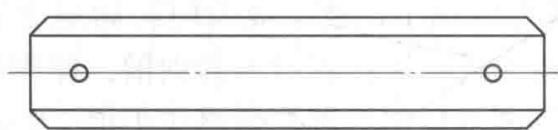

图3 HGA-2000沟纹型石墨管

结论：从采购“耗材”到管理“关键材料”

当您的分析结果出现波动，当石墨管的寿命远低于预期时，仅仅更换一个新批次或另一个品牌可能只是碰运气。问题的根本解决，在于建立一套超越规格书的、基于材料科学的评价体系。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它需要将ppb级的元素指纹、电阻率的微区分布、PG涂层的微观形貌、基体的孔隙结构等信息关联起来，翻译成指导您进行供应商筛选、工艺参数优化和失效模式诊断的“行动指南”。

当常规手段已无法解释您的分析困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[高纯石墨管性能检测]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

附表1：某国产石墨管与进口品牌性能对比参考

附表2：某国产石墨管与进口品牌典型杂质含量对比 (单位: g)
