金刚石高压砧：不止于硬度，探究其失效背后的微观根源与表征方案

在极端科学研究与先进制造领域，工程师们常常面临一个悖论：一个系统中最坚固的部件，往往是其最脆弱的环节。金刚石对顶砧（Diamond Anvil Cell, DAC），这个能在指尖大小的空间内创造出地球核心般超高压力的“神器”，正是这一悖论的完美体现。您是否也曾遭遇过这样的困境：在关键实验的冲刺阶段，被誉为“材料之王”的金刚石压砧在远低于其理论极限的压力下突然崩碎，导致数周甚至数月的心血付诸东流？

问题出在哪里？当我们把目光仅仅聚焦于金刚石无与伦比的宏观硬度时，我们恰恰忽略了决定其在极端工况下生死的微观细节。作为首席科学家，我将带您穿透“硬度”的表象，直击金刚石在仪器应用中的真正“痛点”，并揭示如何通过深度微观结构表征来规避这些致命风险。

1. 从压力标定到失效分析：被忽略的演进

高压物理学的历史，是一部不断寻找更优“尺子”和更强“压头”的历史。从20世纪40年代布里奇曼利用铋（Bi）、铊（Tl）等金属的相变点来标定压力，到60年代科学家们尝试通过铂（Pt）等贵金属的电阻率变化来推算压力，每一步都充满了挑战。金属压头的塑性变形始终是压力上限的瓶颈。

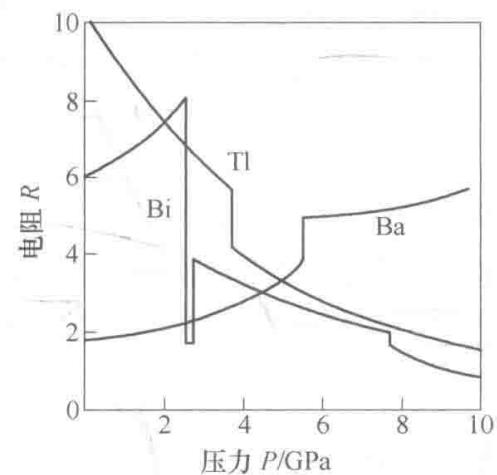

图1 利用材料电阻在压力下的不连续变化作为早期的压力标定点

金刚石的出现，似乎一劳永逸地解决了问题。它极高的抗压强度和对X射线、可见光的优异通透性，使超高压（>100万大气压）下的原位观测成为可能。利用红宝石荧光光谱的红移来精确标定压力，或通过X射线衍射直接分析样品晶格变化，这些都依赖于金刚石这个完美的“窗口”和“压砧”。

图2 金刚石对顶砧（DAC）装置内的样品可通过X射线进行原位分析

然而，当压力纪录不断被刷新，应用的边界不断被拓宽时，新的问题浮出水面：为什么规格参数完全相同的两颗金刚石压砧，一颗能稳定工作在150 GPa，另一颗却在80 GPa就发生灾难性碎裂？ 答案，隐藏在金刚石的微观世界里。

2. 三大致命“杀手”：金刚石失效的微观根源

常规的规格书只会告诉你金刚石的尺寸、台面大小和基本类型。但对于在新能源材料合成、半导体外延生长或地球物理模拟等前沿应用中的工程师而言，这些信息远远不够。真正的风险点在于：

杀手一：晶体缺陷与杂质——看不见的内伤

天然或人工合成的金刚石，其内部远非完美。根据氮（N）杂质的存在形式，金刚石被分为不同类型（Type Ia, Ib, IIa, IIb）。例如：

• Type Ia型金刚石：含有聚合态的氮杂质，这些杂质团簇会在晶格中产生应力集中点，如同预置的微小裂纹源。更麻烦的是，在某些光谱学测量中，这些氮相关的缺陷会产生强烈的背景荧光，严重干扰对样品信号（如拉曼信号或红宝石荧光）的采集。
• Type IIa型金刚石：氮含量极低（<10 ppm），被认为是性能最优异的压砧材料。但即便是IIa型，也可能存在位错、孪晶等结构缺陷。

痛点关联： 如果您发现高压实验数据信噪比极差，或者压砧在无明显预兆下失效，极有可能是选用了不合适的金刚石类型，或是其内部缺陷密度超出了承受极限。

杀手二：残余应力——出厂自带的“定时炸弹”

无论是高温高压（HPHT）法还是化学气相沉积（CVD）法制备的金刚石，其生长过程都不可避免地会引入内部残余应力。这种应力在宏观上无法察觉，但在外加载荷下，会与工作应力叠加，在应力最高点（如压砧台面边缘）形成远超预期的应力峰值，导致材料提前疲劳和断裂。

痛点关联： 压砧的重复使用寿命远低于预期，或在压力循环加载中失效，残余应力往往是罪魁祸首。

杀手三：晶体取向与加工精度——毫厘之差，云泥之别

金刚石是各向异性晶体，其力学性能在不同晶向上差异巨大。压砧的工作面（台面）必须严格平行于最耐压的晶面（通常是{100}面）。哪怕存在零点几度的取向偏差，都会导致解理面成为应力下的薄弱环节。此外，台面倒角（Bevel）的加工精度、对称性和表面光洁度，直接决定了压力分布的均匀性。任何微小的加工瑕疵，都可能成为裂纹的起点。

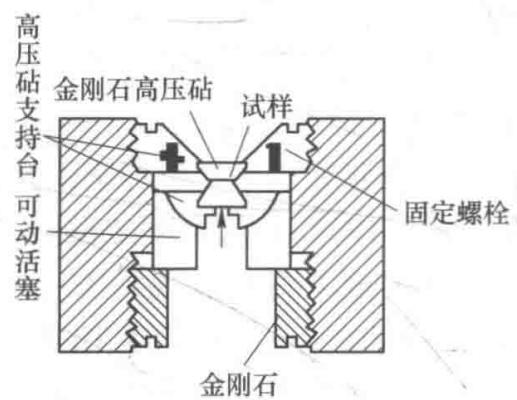

图3 金刚石压砧的精密加工与对中是实现超高压的关键

痛点关联： 如果您的压力加载曲线出现异常，或压力始终无法突破某个阈值，除了对中问题，压砧本身的晶向偏差和加工质量是必须排查的根本原因。

这些原理同样适用于其他精密仪器中的金刚石部件，如维氏或努氏硬度计的压头。其测量的准确性和使用寿命，同样取决于这些被隐藏的微观特性。

3. 系统性表征：让金刚石的性能不再是“玄学”

面对这些隐蔽的风险，我们如何化被动为主动？答案是建立一套超越常规检测的、系统性的金刚石材料性能表征方案。这不仅仅是“看一看”，而是用现代分析技术给金刚石做一次全面的“CT扫描”和“健康体检”。

• 拉曼光谱（Raman Spectroscopy）：它不仅能以1332 cm⁻¹的特征峰确认sp³结构，更重要的是，峰位的微小偏移和宽化直接对应着内部的应力大小和分布。通过拉曼成像，我们可以绘制出整个压砧台面的应力云图，精准定位高风险区域。
• 光致发光/荧光光谱（PL）：通过特定波长的激光激发，可以识别出氮-空位（N-V）中心等特定缺陷，从而定量评估杂质类型和缺陷密度，为筛选低荧光背景的优质金刚石提供依据。
• 劳厄X射线衍射（Laue XRD）：这是无损检测晶体取向的黄金标准。一张劳厄斑图，就能清晰地告诉你压砧台面是否精确地沿{100}晶面切割，偏差是多少。
• 高分辨率扫描电镜（SEM）：用于检查台面边缘、倒角的微观形貌，寻找那些微米甚至纳米级的崩口、划痕或亚表面损伤，这些都是断裂的起点。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的金刚石材料性能表征服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
