温度与应变速率对材料流变应力的耦合效应解析

材料的流变应力并非一个孤立的静态参数，它深受试验温度和应变速率的共同影响。这一现象的根源，主要在于位错运动的热激活机制。原子在晶格中的热振动会同步引起位错线的振动，使得位错在特定能量下发生热激活的可能性（即每秒的激活次数）与玻尔兹曼概率成正比。因此，要深入理解材料的强度，就必须将温度和应变速率这两个变量置于同一框架下进行考量。为此，材料科学家们为各类材料构建了变形机制图，它直观地揭示了不同条件下主导的变形方式。

以铁的变形机制图（图1）为例。由于铁在加热过程中会经历铁素体（BCC）到奥氏体（FCC）再到铁素体的相变，因此图中代表体心立方（BCC，铁素体）的曲线被面心立方（FCC，奥氏体）区域所隔断。

图1 铁的变形机制图 (晶粒尺寸 d = 0.1mm)

从图中可以看到，依据温度和应变速率的不同，材料的变形机制会发生显著变化。当我们观察室温附近、应变速率在10⁰ - 10^-5 s^-1 区间时，主导的变形机制是滑移，即位错运动。

为了更清晰地阐释温度对屈服强度的影响，我们可以借助图2的示意图来分析。

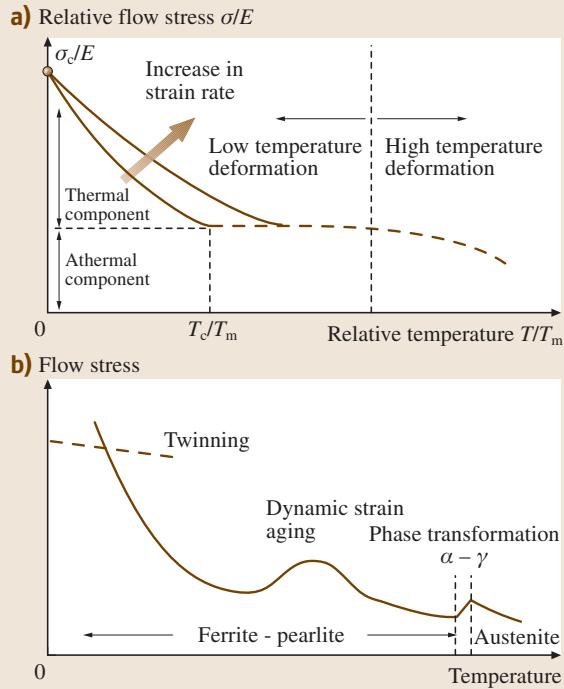

图2 温度对屈服强度的影响示意图：(a) 理想纯金属的一般情况 (b) 低碳钢的实际情况

在绝对零度（0K）时，热激活效应完全消失，材料的强度对应其理论强度。随着温度升高，位错运动的热激活作用增强，材料强度随之下降。当温度接近熔点的一半（约 T_m/2）时，所有短程势垒都可被位错通过热激活轻易越过，但一些长程势垒依然存在。我们把克服这两种势垒所需的应力分别称为热应力（或有效应力）和非热应力（或内应力）。如图2(a)所示，在某一临界温度 T₀ 时，热应力分量降至零。在 T₀ 以下，屈服强度的温度依赖性完全归因于位错运动的热激活机制。

从另一个角度看，提高应变速率的效果等同于降低温度。图2(a)中也示意性地描绘了应变速率对屈服强度的影响。这一分析思路同样适用于流变应力，但必须额外考虑位错结构的演化。随着塑性应变的增加，位错密度 (ρ) 因增殖而增加 (ρ⁺)，导致加工硬化。与此同时，受温度影响，位错也会通过回复过程而湮灭，使密度降低 (ρ^-)。因此，总的位错密度 (ρ⁺ + ρ^-) 是应变、温度和时间（即应变速率）的函数。在高应变速率下获得的流动曲线，实际上是位错运动和动态回复这两种热激活机制共同作用的结果。

当试验温度高于 T₀ 时，材料的微观组织在变形过程中会发生显著变化，例如出现晶粒长大、动态回复和/或动态再结晶。如图2(a)所示，这个区域被称为高温变形区。结合图1的变形机制图可以发现，在高温和低应变速率条件下，蠕变变形会变得非常显著。

然而，真实材料的行为远比图2(a)所描述的理想纯金属要复杂。图2(b)展示了低碳钢的例子。曲线的低温区对应于BCC铁素体相的变形，而高温区则对应于FCC奥氏体相。更复杂的是，在深冷温度下，变形孪晶的介入，以及在略高于室温的区域，由固溶的碳、氮原子引起的动态应变时效（DSA），使得图2(a)中的典型行为模式变得难以辨认。

准确厘清这些复杂因素对材料力学性能的综合影响，对于材料设计、工艺优化和失效分析至关重要。这要求测试过程不仅能精确控制温度和应变速率，还需要对微观组织的动态演变有深刻的洞察。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料高温/低温力学性能，可靠准确。欢迎沟通交流，电话19939716636
