电子射线照相技术：原理、方法与应用探析

当常规的X射线照相技术在面对某些特殊材料时显得力不从心，电子射线照相（Electron Radiography）便提供了一种独特的、高分辨率的成像思路。其核心原理并非直接利用X射线光子成像，而是巧妙地借助高能X射线辐照样品时激发出的光电子，让这些携带了丰富样品信息的电子在胶片上“绘制”出图像。

这种成像机制的分野，也自然地引出了两种截然不同的技术路径：一种是基于电子穿透样品后的吸收差异成像，称为透射法；另一种则是基于样品自身表面电子发射能力的差异成像，称为发射法。

图1 电子射线照相技术的两种基本配置

要有效激发光电子，必须采用能量足够高的“硬”X射线。这通常意味着需要将X射线管的管电压提升至较高水平（例如250kV）。同时，为了获得纯净的高能X射线束，还需要在射线出射口设置一套精巧的滤板系统：首先是一块5 ~ 10mm厚的铜滤板，用以滤除软射线成分；紧接着是一块约5mm厚的铝滤板，其作用是吸收由铜滤板产生的标识辐射和散射线，确保最终作用于样品的射线纯净度。铜滤板的具体厚度并非一成不变，需要根据样品的表面密度和所用射线的能量，通过实验来优化。

在成像记录方面，对胶片的选择也颇有讲究。理想的选择是慢速、单面涂布感光乳剂的X射线胶片，并将乳剂面朝向试件。若使用双面乳剂胶片，则必须采取措施（如在显影时保护或显影后刮除）处理背离试件的乳剂层。因为该层记录的并非来自样品的光电子图像，而是由穿透的X射线或散射线造成的均匀本底黑度，只会干扰最终图像的判读。

一个有趣的技术细节是，由于成像电子源于紧贴胶片的样品或铅箔，样品与胶片间的距离极短，因此几何不清晰度非常小。这意味着X射线源的焦点尺寸和源-样距离对图像清晰度的影响被大大削弱。此时，源-样距离的设定主要考虑的是曝光面积，但仍需尽可能增大该距离，以减弱来自滤板的散射线对胶片黑化的干扰。

透射法：精细解析轻薄材料的内部结构

透射法的配置如上文图1-a所示。操作时，将一张薄铅箔（厚度约25 ~ 125μm）紧密覆盖在试件上，然后用硬X射线进行照射。X射线激发铅箔产生大量光电子，这些电子穿透下方的试件，最终使胶片感光。所得到的图像反映了电子在穿透过程中被试件不同部位吸收的差异，从而呈现出试件的体积结构，这在宏观上与传统X射线照片相似。

然而，由于光电子的穿透能力有限，透射法天然地适用于那些极薄或由轻质材料构成的样品。典型的应用场景包括纸张、薄木片、纺织纤维、橡胶/塑料薄膜，乃至邮票和古画等文物的无损检测。为了获得最佳图像对比度，操作者需要依据样品的表面密度，精心匹配X射线管电压、铜滤板厚度以及铅箔的厚度。

在实际操作中，确保试件与铅箔的“零间隙”接触至关重要。任何微小的空隙都会导致电子束在空气中衰减，并因电子的扩散发射而严重降低图像的清晰度。因此，采用真空暗盒将试件、铅箔和胶片压紧，是保证高质量成像的标准做法。

表1清晰地展示了针对不同表面密度的纸质材料，为获得最佳对比度所需的管电压与铜滤板厚度参数。

表1 纸质材料电子射线照相推荐参数

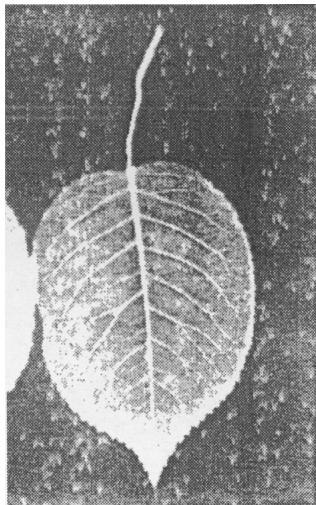

下图展示了一片玫瑰花叶的电子射线照片，这是一个教科书式的透射法应用案例。由于花叶由低原子序数（轻）元素构成，自身几乎不含能发射光电子的重金属元素，因此只能采用透射法成像。这张细节纤毫毕现的图像，是常规X或γ射线照相术无法企及的。

图2 一片玫瑰花叶的电子射线照片 (参数: 250kV, 5mA, 1min, 700mm, 10mm Cu + 5mm Al)

发射法：洞察材料的表面成分与缺陷

发射法，又称试件电子发射法，其配置如图1-b所示。在这种模式下，硬X射线光子会先穿过胶片，直接作用于试件表面，激发试件自身发射出次级光电子。这些携带了表面信息的电子反向作用于紧贴其上的胶片，从而记录下一张纯粹的表面图像。

与透射法不同，发射法成像几乎不受试件厚度的影响，其关键在于试件表面的原子序数和化学组分。图像的对比度主要源于不同材料发射电子能力的差异——高原子序数的材料会释放出更多的电子，在胶片上形成更深的黑度。例如，使用发射法可以清晰地获得含有金属颜料的邮票图案，但邮票上的碳基油墨罩印则几乎不可见，因为碳的电子发射能力极弱。

这种对表面高原子序数元素的高度敏感性，使发射法成为研究材料表面缺陷的有力工具，尤其适用于探测金属材料中的非金属夹杂物，或识别油漆涂层中的金属杂质等。在实际的研发或品控工作中，如何为特定材料精确选择成像方法与参数，往往是决定成败的关键。这不仅需要深厚的理论知识，更依赖于丰富的实践经验。
