磁声发射（MAE）检测技术：系统构成与深度优势解析

磁声发射（MAE）作为一种针对铁磁性材料的无损检测（NDT）技术，凭借其独特的物理机制，在材料内部应力、微观结构及损伤评估等领域展现出巨大的应用潜力。要充分利用这一技术，深入理解其检测系统的工作原理与核心优势，尤其是其在检测深度上的独到之处，是至关重要的。

MAE检测系统的构成与工作流

从系统架构上看，MAE检测系统与业界更为熟知的磁巴克豪森噪声（MBN）检测系统有诸多共通之处，核心差异主要体现在传感器部分。一套完整的MAE检测系统通常由以下几个功能模块协同工作：

1. 传感器：这是MAE技术的核心。它由产生磁场的磁化线圈、用于传导磁路的铁芯以及负责接收声学信号的压电传感器（PZT）构成。这三者可以设计为一体化的探头，也可以是分离式结构。MAE信号的频率范围很宽，可从几千赫兹延伸至几兆赫兹，但信号能量主要集中在几十至一百千赫兹的区间。根据具体的检测需求，PZT晶片可以选用响应灵敏的窄频带（共振式）或适应性更强的宽频带类型。

2. 激励磁化源：该单元由信号发生器和功率放大器组成，其功能是为磁化线圈提供频率与强度均可调的激励电压。通过精确控制激励信号，可以在被测材料内部激发出符合检测要求的动态磁场，这是产生MAE效应的先决条件。

3. 信号处理与放大单元：从PZT传感器捕获的原始MAE信号极为微弱，通常只有微伏（μV）级别。因此，信号必须经过一个由前置放大器（增益通常为40-60 dB）和主放大器（增益同样为40-60 dB）组成的高增益放大链路。放大后的信号还需通过滤波器滤除带外噪声，再进行后续处理。

4. 数据采集与分析系统：经过处理的信号被送入数据采集系统，从中可以提取一系列关键参数，用以表征材料的状态。这些参数包括但不限于：信号的有效值（RMS）、峰值、峰位、包络线形态、能量积分以及事件计数等。在复杂的评估任务中，往往需要综合多个参数进行综合评判。现代MAE系统与计算机技术深度融合，能够实现快速、精确的多参数同步检测与分析。

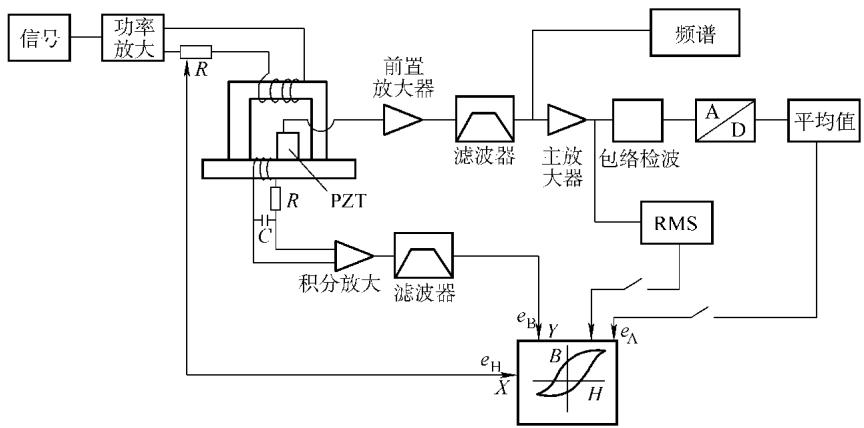

一个功能完备的系统，如图1所示，不仅能进行多参数测量，还能在示波器上直观地展示材料的磁滞回线（B-H曲线），并实时观察MAE信号在磁滞回线上随磁化状态的变化。当材料受到外部应力作用时，信号和磁滞回线的相应变化也能被清晰地记录下来，为应力测量提供了直接依据。

图1 MAE检测系统和 B-H 曲线

值得一提的是，国内如北京科技大学等研究机构已经研制出集成了MAE和MBN检测功能的多功能磁弹性仪，这种综合性仪器能够对MAE进行多项定量检测，代表了该技术在工程应用上的发展方向。

核心优势：MAE的检测深度

MAE技术最引人注目的优势之一，便是其远超MBN的检测深度。这背后的物理原因是什么？关键在于信号的传播介质。MAE信号本质上是弹性波（声波），它在材料内部的传播基本不受电磁涡流集肤效应的制约。因此，其检测深度主要取决于激励磁场能够穿透多深。

根据电磁理论，交变磁场在导电材料中会随着深度呈指数衰减，其强度分布可以用以下公式描述：

H(x) = H₀e⁻ᵃˣ

式中：

• H(x) 是指距离材料表面深度 x 处的磁场强度 (A/m)。
• H₀ 是材料表面的磁场强度 (A/m)。
• α 是衰减系数，其表达式为 α = √(πfμσ)。这个系数直接决定了衰减的速度。
• f 是磁化场的频率 (Hz)。
• μ 是材料的磁导率 (H/m)，μ = μᵣμ₀。
• σ 是材料的电导率 ((Ω·m)⁻¹)。

从衰减系数 α 的表达式不难看出，磁化频率(f)、磁导率(μ)和电导率(σ)是决定穿透深度的三个关键变量。其中，降低磁化频率是提高检测深度的最有效手段。

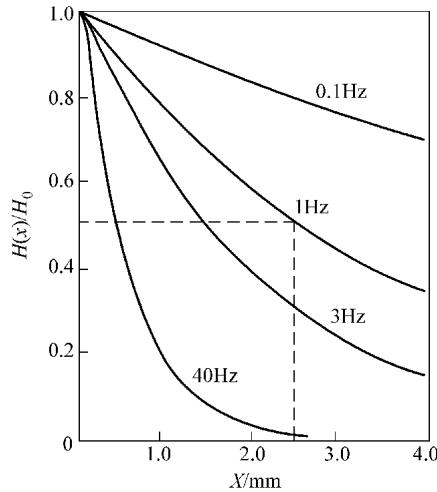

以常见的低碳钢为例（设 μ = 2000 × 4π × 10⁻⁷ H/m，σ = 9.8 × 10⁶ (Ω·m)⁻¹），在不同磁化频率下，磁场的衰减情况如图2所示。按照检测深度的定义（通常取磁场衰减至表面强度1/e处），在磁化频率为1Hz、10Hz、30Hz和500Hz时，对应的检测深度分别达到了惊人的11.2mm、3.5mm、2.0mm和0.5mm。

图2 低碳钢在不同磁化频率下磁场随深度的衰减

在实际应用中，MAE的磁化频率通常设定在几十赫兹以内，远低于MBN信号本身的上百千赫兹频率。这就导致了两者检测深度的巨大差异。例如，对于淬火后回火的合金钢（μ ≈ 200 × 4π × 10⁻⁷ H/m, σ ≈ 10⁶ (Ω·m)⁻¹），当磁化频率为1Hz和10Hz时，MAE的检测深度可分别达到35mm和10.7mm。相比之下，MBN的检测深度通常仅为0.1mm左右。这种数量级上的差异，使得MAE成为评估大型构件、热处理层深度以及亚表面缺陷的有力工具。

实践中的挑战与考量

尽管MAE技术优势明显，但在实际操作中也存在一些挑战。由于传感器是压电型的，需要与被测样品表面实现紧密的声学耦合，这对检测表面的光洁度和平整度提出了较高要求。同时，作为一种高灵敏度的声学测量技术，MAE检测易受环境中的机械振动和声学噪声干扰。此外，针对不同形状和尺寸工件的传感器设计多样化，仍是该领域有待深入研究的方向。

要获得信噪比高、结果可靠的MAE数据，对样品制备、耦合剂选择、参数配置和环境控制都有极高要求。这正是专业检测实验室的核心价值所在。
