白云石砖制备中的水化机理与控制策略

在烧结白云石耐火材料的生产工艺中，砖坯因水化导致的开裂与破损是一个长期困扰工程师的难题。为应对这一挑战，业界常采用缩短原料储存期、确保设备与物料干燥、使用石蜡等无水结合剂乃至采用闪速升温等多种手段。然而，要从根本上解决问题，必须深入理解其核心——氧化钙(CaO)的水化机理。

热力学视角：CaO水化的内在驱动力

从热力学角度看，CaO与水(H₂O)的反应具有强烈的自发倾向。通过热力学计算，我们可以得到CaO生成自由能以及其与水蒸气反应生成氢氧化钙（Ca(OH)₂）的平衡水蒸气分压随温度变化的关系，如下图所示。

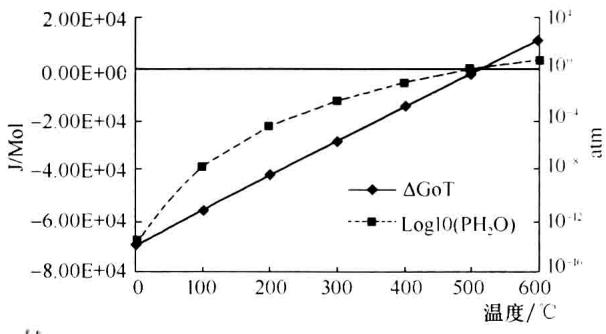

图1 CaO 的生成自由能及平衡 H₂O 蒸气分压

图1揭示了一个关键信息：在常温条件下，CaO水化反应的平衡水蒸气分压极低，约在10^-12 atm量级。这意味着，只要环境中的水蒸气分压高于这个几乎可以忽略不计的数值，CaO向Ca(OH)₂转化的反应就能自发进行。我们日常所处的大气环境，其水蒸气分压远高于此阈值，因此CaO的水化在热力学上是不可避免的。

进一步看，在常压环境下，Ca(OH)₂的分解温度约为500°C。当环境温度低于此临界点时，水化反应将是主导趋势，CaO会持续不断地捕捉水分子。这一特性为我们划定了一个明确的“热力学危险区”。

动力学分析：水化反应的“加速”与“刹车”

既然水化在热力学上如此难以避免，那么控制其反应速率，即从动力学角度入手，就显得至关重要。运用统计力学，可以构建模型来预测H₂O分子与CaO表面发生有效碰撞并形成Ca(OH)₂的概率(P)与温度(T)之间的函数关系。

$$ P = e^{-18357/T}(1 - 1.36 × 10^{7} × e^{-1207/T}) $$

该公式直观地量化了反应发生的可能性。将其绘制成曲线，则能更清晰地看到温度对水化速率的影响。

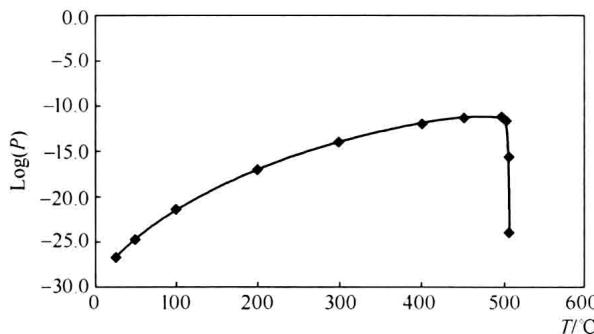

图2 CaO水化概率P与温度T的关系

图2的趋势颇具启发性。随着温度从常温开始升高，水分子动能增加，与CaO的反应概率显著攀升，水化进程被大大“加速”。这一加速效应在接近500°C时达到顶峰。然而，一旦越过Ca(OH)₂的分解温度，情况发生逆转。此时，Ca(OH)₂的分解速率超过了其生成速率，宏观上表现为水化概率的急剧下降，仿佛踩下了“刹车”。这一现象也得到了热天平分析实验的佐证：在对轻烧白云石的研究中，其水化速度随温度升高而迅速增加，但在500°C附近，增重速率逆转为失重。

准确理解这一动力学过程，对于制定有效的工艺控制方案至关重要。如果您在实际工作中也面临类似的耐火材料性能失效分析挑战，我们非常乐意与您一同探讨解决方案。

综合控制策略：从源头到过程的全方位防护

综合热力学和动力学的分析，防止白云石砖在制备过程中发生破坏性水化的策略路径变得十分清晰，可以归结为以下三个核心原则：

1. 严控湿气来源：这是最基础也是最关键的一环。从原料入厂开始，就要最大限度地缩短其暴露于空气中的时间，并保证仓储和生产环境的绝对干燥。在配料环节，优先选用石蜡、沥青等无水结合剂，从源头上切断H₂O的引入。

2. 减少接触机会：水化反应发生于材料表面。因此，在满足工艺要求的前提下，应尽量减少材料与环境的接触面积和接触时间。这要求生产流程紧凑、高效，避免物料的非必要周转和滞留。

3. 快速穿越危险温区：鉴于水化速率在500°C附近达到峰值，烧成工艺中的升温曲线设计就显得尤为重要。采用“闪速升温”或陡峭的升温速率，让砖坯尽可能快地通过这一高速水化区间，是抑制水化程度、保证产品完整性的有效技术手段。

总而言之，要制备出高品质的烧结白云石砖，必须建立一套覆盖原料、配方、工艺全链条的系统性水化控制方案。这不仅需要对生产环节进行精细化管理，更离不开对材料在不同温压条件下行为的深刻理解与精准表征。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测耐火材料热物理性能检测，可靠准确。欢迎沟通交流，电话19939716636
