同步辐射成像术：从“全场快照”到“逐点扫描”

TL;DR

• 全场成像 (Full-field)：像照相机一样“咔嚓”一下拍出整张图。速度快，适合捕捉动态过程（如 4D-CT）。
• 扫描成像 (Scanning)：像扫描仪一样逐个像素点扫描。虽然慢，但能同时采集荧光、衍射等多种信号，信息量巨大。
• 实空间 vs 倒空间：直接成像（TXM/STXM）直观易懂；衍射成像（CDI/Ptychography）虽然需要复杂算法重构，但分辨率能突破透镜限制。

1. 显微镜的两大流派

在同步辐射光束线上，我们主要用两种方式来“看”电池：

A. 全场成像：速度与视野的平衡

代表技术是透射 X 射线显微镜 (TXM)。

• 原理：利用波带片（Zone Plate）作为透镜，将 X 射线聚焦并成像到 CCD 探测器上。
• 优势：成像速度极快（秒级甚至毫秒级），非常适合做原位动态 CT，实时观察电池充放电过程中的颗粒破裂或孔隙演变。
• 局限：分辨率受限于波带片的加工精度（通常在 20-50 nm）。

B. 扫描成像：慢工出细活

代表技术是扫描透射 X 射线显微镜 (STXM)。

• 原理：将 X 射线聚焦成一个极小的光斑（如 10 nm），然后移动样品，逐点记录信号。
• 优势：可以在每一个像素点上同时采集 XRF（元素）、XRD（结构）和 XAS（价态）信号，生成多维度的“化学地图”。
• 局限：扫描速度慢，容易受样品漂移影响。

2. 突破分辨率：倒空间成像

传统的 X 射线透镜很难做得非常完美，限制了分辨率。于是科学家们想出了一招：不要透镜。 这就是相干衍射成像 (CDI) 和 叠层成像 (Ptychography)。

• 原理：直接记录 X 射线的衍射花样（倒空间信息），然后通过强大的计算机算法“反演”出实空间的图像。
• 威力：分辨率仅受限于 X 射线波长和探测器角度，可以轻松达到 10 nm 以下，甚至接近原子分辨率。

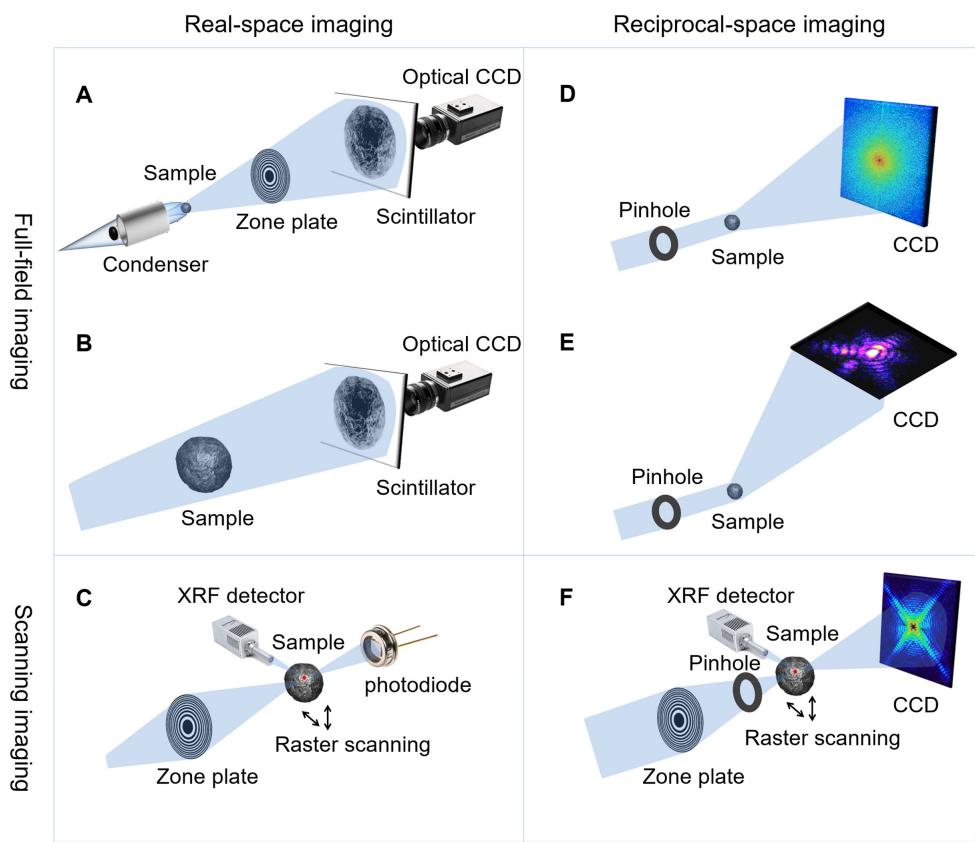

图1. 同步辐射成像技术家族谱 (A-B) 全场 TXM（实空间）；© 扫描 STXM（实空间）；(D-E) 衍射成像 CDI/BCDI（倒空间，全场）；(F) 叠层成像 Ptychography（倒空间，扫描）。
