炭黑形貌与微结构：一次粒子决定“表面积”，聚集体决定“结构度”，微结构决定“导电边界”（Morphology）

要点速览（TL;DR）

• 炭黑的最小可见单元是近似球形的一次粒子（primary particle）；一次粒子在生成过程中会熔结成链状/团簇状的聚集体（aggregate），聚集体是刚性实体，不能再分解为单颗粒。
• **结构度（structure）**是行业术语，描述聚集体“有多大/有多分枝”：高结构度=大聚集体，低结构度=小聚集体；它不同于“微结构（microstructure）”。
• **团聚体（agglomerate）**是聚集体的松散集合体，靠物理作用力结合，可通过机械分散打散回聚集体；在橡胶/塑料/液体分散中，团聚体网络会形成“二次结构”，显著影响应用性能。
• 微结构以石墨晶格为基础，但存在弯曲层、涡旋堆垛（turbostratic）、缺陷与杂原子等偏离；炭黑层间距约 0.38–0.39 nm，大于石墨 0.335 nm。
• 粒径分布可用异质性指数 HI = dwm / dam或 k 值定量；炉法炭黑常呈“标准分布”（HI 约 1.2–1.4），而气黑更窄、灯黑更宽。

概念速查

1）一次粒子—聚集体—团聚体：三层尺度决定三类性质

从电镜看，炭黑一次粒子多数接近球形，但真正影响材料“结构感”的是聚集体：一次粒子在生成过程中熔结在一起，界面边界往往不可分辨，形成链状或团簇状的三维结构（行业也称 aciniform）。聚集体进一步在气相或后续处理/运输过程中形成团聚体；团聚体可被剪切/研磨打散回聚集体，但聚集体本身不可再拆回单颗粒。

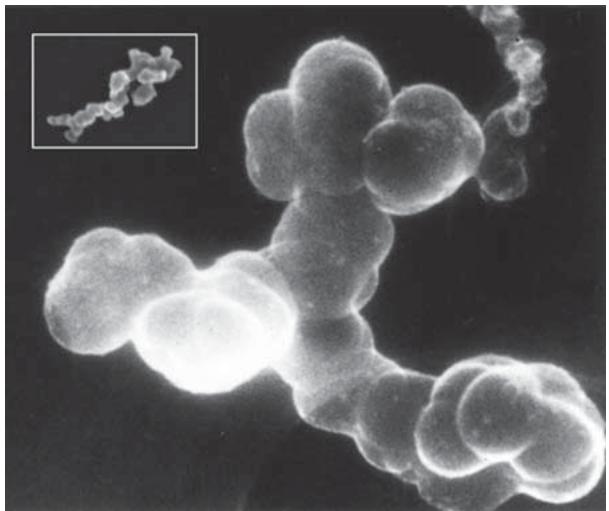

图1. 两种聚集体的 扫描电镜（SEM）：粗粒灯黑（约 95 nm）与细粒气黑（约 11 nm）聚集体形态相似但尺度差异巨大

行业里“结构度”用于描述聚集体有多大：高结构度意味着更大的聚集体、更强的分枝网络；低结构度意味着聚集体更小，极端情况下（如热裂解黑）甚至近似单颗粒存在。结构度是应用语言，不等同于炭黑内部石墨层的“微结构”。

2）微结构：石墨晶格为底盘，但有弯曲、缺陷与涡旋堆垛

高分辨相衬电镜显示：一次粒子并非无定形，常呈“中心较无序 + 外层同心沉积碳层”的壳层特征。关于微结构，常见模型包括：

• 弯曲层（bent layers）：为了适配球形外观，石墨层被迫弯曲，曲率越小应力越大、有序度越低。
• 晶粒模型（crystallites）：由许多同心排列的小晶粒组成，晶粒之间可并合也可扭转，形成涡旋堆垛结构。
• 缺陷/畸变模型：生成时间极短（炉法胶料黑约 10–100 ms），导致大量晶格畸变与类富勒烯缺陷，同时杂原子（N、S、O、H）参与形成，进一步放大结构偏离。
• 综合模型：如准晶模型、scales（鳞片）表面模型等，强调不同炭黑牌号只是在“同一组结构要素”的占比不同。

炭黑的石墨层间距通常约 0.38–0.39 nm，大于石墨 0.335 nm，反映出层弯曲与缺陷带来的膨胀。高温热处理（>1200°C）会从表面开始向更石墨化方向重排，至 3000°C 可形成更规则晶粒，外观趋于多面体。

3）粒径与分布：不仅是“平均值”，分布宽度会改写应用窗口

炭黑一次粒径跨度很大：细粒颜料级可到十余纳米，粗粒灯黑与热裂解黑可到百纳米甚至更大。炉法炭黑在相对粒径坐标（di/d50）下分布曲线往往相近，意味着其分布形态较为“标准化”；不同工艺（气黑、灯黑）分布宽度差异明显。

分布宽度常用 HI = dwm / dam 定量：炉法常在 1.2–1.4 的窄区间；高色气黑可更窄，灯黑可显著更宽。另一种 k 值口径也用于表征分布宽窄（k 高表示分布更窄）。

4）比表面积与孔：>150 m²/g 往往意味着出现 <1 nm 微孔

炭黑的比表面积可从约 8 m²/g（粗粒热裂解黑）到约 1000 m²/g（最细颜料级）跨度极大。轮胎胎面补强用炭黑常在 80–150 m²/g；骨架/杂件用炭黑多在 <60 m²/g。经验上，比表面积超过 150 m²/g 的炭黑往往具有显著微孔（孔径 <1 nm），孔内表面积甚至可超过外表面。工程测试中常区分：

• 总表面积（孔内 + 外表面）：氮吸附或碘吸附等得到
• 外表面：十六烷基三甲基溴化铵（CTAB）外表面积（CTAB）、STSA 或电镜统计得到

5）非球形一次粒子：乙炔黑“折叠片”形貌与更高石墨化相关

炉法、气黑、热裂解黑与灯黑的一次粒子多为球形，但乙炔黑的一次粒子形貌可明显偏离球形，更像折叠片层。XRD 指出乙炔黑的石墨化程度更高，这与其高导电性一致；尽管一次粒子不规则，其聚集体外观仍可能与炉法聚集体相近。

6）聚集体表征：DBP/OAN 是快指标，电镜/差示离心沉降（DCP）（DCP）/光子相关光谱（PCS）（PCS） 是结构化测量

聚集体尺寸与形状测量比粒径更难。工程上常见手段包括：

• 电镜（SEM/透射电镜（TEM））：直观但统计成本高，样品制备会影响结果。
• 盘式离心沉降（DCP）：更适合评估聚集体分布。
• 光子相关光谱（PCS）：用于分散体系粒子尺度信息。
• DBP 吸收（DBPA）/油吸收值（OAN）：快速但间接，更多作为结构度与分散行为的过程指标。

聚集体的分枝程度还可用分形几何表征，例如通过投影面积与周长关系得到周长分形维数 Dp。橡胶用炭黑的 Dp 典型在约 1.05–1.35 范围，并与 DBP/OAN 有相关性。

常见问题（FAQ）

1. 为什么聚集体不能被“打散”成一次粒子？ 因为一次粒子在生成时已发生熔结，聚集体是刚性实体；能被打散的是团聚体（聚集体的松散集合）。

2. “结构度”到底指什么？ 行业口径下指聚集体尺寸/分枝程度的高低，用于区分不同聚集体网络强度，不等于微结构。

3. 炭黑微结构为什么比石墨更“松”？ 层弯曲、缺陷与涡旋堆垛导致层间距增大（约 0.38–0.39 nm），高温热处理才会向更石墨化靠拢。

4. 为什么要同时看平均粒径与分布宽度？ 因为分布宽度会影响着色、分散、加工与性能一致性；不同工艺的分布形态可显著不同。

5. DBP/OAN 与电镜/吸附指标有什么关系？ DBP/OAN 更偏“结构度与网络空隙”的快指标；电镜/吸附更偏“几何尺度与表面积”的结构化指标，二者互补。
