炭黑的化学组成与表面化学：氧含量决定酸碱与润湿，工艺与储存都会“继续改表面”（Chemical Composition and Surface Chemistry）

要点速览（TL;DR）

• 炭黑并非纯碳：元素分析范围可到 C 80.0–99.5 wt%、H 0.3–1.3%、O 0.2–15.0%、N 0.1–0.7%、S 0.1–5%，取决于工艺、原料与后处理。
• H 主要以 CH、COH、COOH 等形式位于石墨层边缘或缺陷/无序区；部分炭黑表面还会吸附少量多环芳烃，需溶剂连续萃取才能去除。
• 氧以表面官能团形式存在，分为酸性与碱性两类：炉法/热裂解黑（还原气氛）常为低氧、偏碱性表面氧化物；气黑/沟槽黑（空气参与）可到更高氧含量并以酸性氧化物为主。
• 储存环境会改变表面：高湿条件下炭黑可缓慢继续氧化，酸性官能团增加，pH 下降。
• 氧化后处理可把氧含量推到 ~15 wt%，并可通过 pH、950°C 失重、滴定等快速指示其氧化程度；表面官能团还能进一步进行卤化、接枝、重氮盐反应等化学改性。

表1：炭黑元素组成典型范围（wt%）

1）氢与可萃取物：不是“杂质”，但会影响应用边界

氢主要与表面缺陷与边缘位点相关，以 CH、COH、COOH 等形式存在。非后处理炭黑表面还可能含少量强吸附的多环芳烃，可通过沸腾甲苯等溶剂连续萃取。对颜料级炭黑，通常需要把可萃取物控制在法规边界内，因此生产与后处理会围绕这一点建立质量控制。

2）氧：酸/碱官能团谱系决定润湿、分散与体系 pH

氧以表面官能团形式存在，直接影响炭黑在配方体系中的表现。不同工艺导致氧谱系显著不同：

• 炉法/热裂解黑：在还原气氛与高温中形成，氧含量常约 0.2–2.0 wt%，以类似 γ-吡喃（γ-pyrone）结构的碱性表面氧化物为主。
• 气黑/沟槽黑：在空气参与条件下形成，氧含量可到更高（可达 ~8 wt% 量级），酸性官能团占比更高。
• 氧化后处理炭黑：通过强氧化后处理可把氧含量推至 ~15 wt%，极性更强、润湿性显著提升。

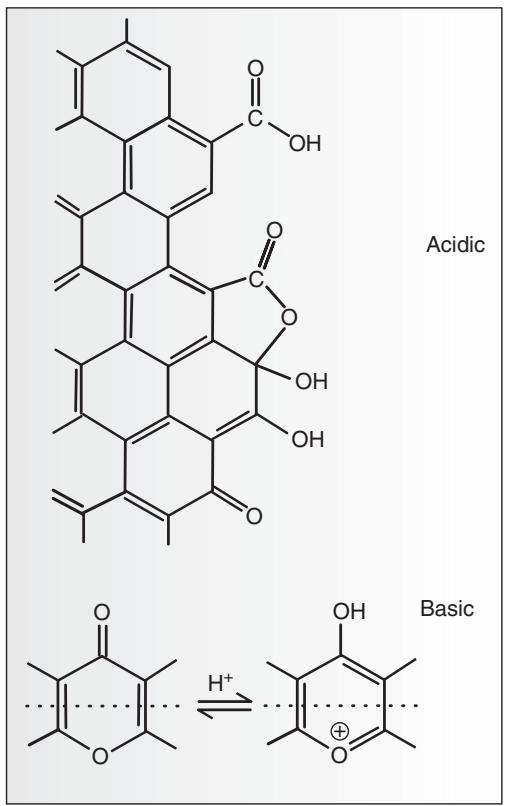

图1. 炭黑表面氧化物示意：酸性/碱性官能团并存，位置可分布在芳香体系不同环上

3）储存与工况：表面不是常数，会继续缓慢氧化

即便出厂氧含量较低，炭黑在高湿空气中仍可能发生缓慢氧化，逐步形成更多酸性官能团。这意味着表面化学不仅是工艺变量，也是仓储变量；对对 pH、分散与导电性敏感的应用，需要把仓储与包装条件纳入质量体系。

4）快速指标：滴定、950°C 失重与浆液 pH

工程上常用三类指标快速判断氧化程度：

• 滴定法：用碱滴定估算酸性官能团含量，区分不够细但速度快；
• 950°C 失重：表面氧化物高温分解带来失重，可作为氧含量粗略指示（炉法常 0.5–1.5%，氧化后处理可 >10%，高色气黑氧化后甚至更高）；
• 浆液 pH：炉法常 >7；气黑常 4–6；强氧化后处理可到 2–4 的酸性区间。

5）进一步表面改性：把表面从“氧化”推到“功能化”

表面官能团可作为进一步化学反应的锚点，例如烷基化、酯化、与重氮盐反应、卤化、接枝烷基链或聚合物等，用于按应用定制表面极性、分散性与界面相互作用。

N 与 S：部分来自原料，并随温度/比表面积变化

氮可部分来自原料并作为杂原子进入碳矩阵；硫也会部分保留，且在同一原料体系下，比表面积越高（反应温度越高）硫含量往往更低；原料硫越高，硫含量对工艺条件的敏感性越强。

常见问题（FAQ）

1. 为什么炭黑氧含量差异能到一个数量级？ 因为工艺气氛（还原/含空气）、原料组成与是否进行氧化后处理决定了官能团的生成与保留。

2. pH 为什么能反映氧化程度？ 因为酸性官能团比例上升会使浆液 pH 下降，炉法偏碱、气黑偏酸、强氧化后处理更酸。

3. 950°C 失重为什么可用作氧含量指示？ 表面氧化物高温分解释放 CO/CO₂ 等导致失重，氧化越深失重通常越大。

4. 储存为什么会改变表面？ 高湿空气可促使缓慢氧化生成更多酸性官能团，使表面化学随时间漂移。

5. 为什么要做进一步表面改性？ 为了在特定树脂/溶剂体系中获得更好的润湿、分散与界面相容性，把表面化学变成可设计变量。

精工博研-国磨质检（国家级石墨检测平台）

• 依托国家磨料磨具质量监督检验中心能力体系**，

• 面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料

• 提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。

• 依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。

• 针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

  欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
