CFRP 制造技术：从手糊到热塑“有机板”的两条工艺主线

要点速览（TL;DR）

• 工艺路线首先分两大类：热固性基体与热塑性基体，两者差异核心在于树脂黏度窗口、固化/熔融机理与节拍。
• 热固性体系里，手糊工艺门槛低但纤维体积分数通常受限于约 40%，孔隙率也更高；航空航天与高性能运动品长期以预浸料 + 高压釜为主流。
• 纺织预制体 + 液态树脂注入（RTM、VAP 等）提供更高自动化潜力，并可实现 3D 增强以降低分层风险。
• 热塑体系因黏度高（相对热固性可高出 1000 倍以上）需要专门浸渍与压机工艺，典型产物是可二次成形的有机板（organic sheet）。
• 工艺选型的真正约束是“可制造的孔隙/含胶控制能力 + 可达的纤维体积分数 + 可复验的质量一致性”，而不是工艺名词本身。

关键概念与术语表

热固性基体体系：低黏度让浸渍更容易，高质量靠“真空+外压”

手糊：最低门槛，但上限清晰

手糊（手工铺层）是最容易上手的复合材料制造方式，模具简单但对操作者技能依赖强。由于缺少真空辅助与外加致密压力，纤维体积分数一般受限在约 40%，孔隙率相对更高。该工艺常用于滑翔机与游艇等场景，多在室温成形，必要时再进行后固化以提高热稳定性。

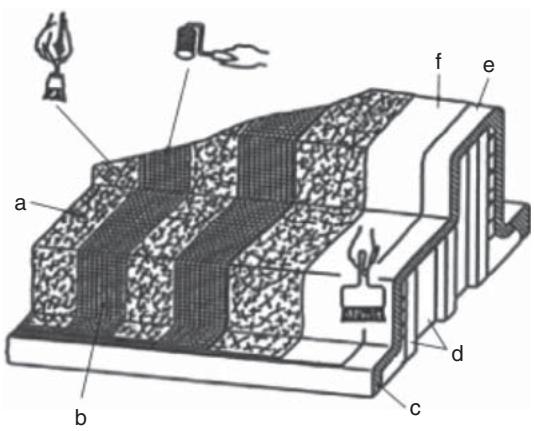

图1. 手糊成形的基本流程：纤维材料、模具与表面层构成

增强体常以机织物形式使用。织物结构会在“性能”与“可铺覆性”之间取舍，例如平纹更稳定、缎纹更易贴合复杂曲面；为了提升性能，也会发展“更接近单向（UD）的织物”，用少量横向纤维或黏结体系把主向纤维固定住。

a

b

c

d

e

f

图2. 常见机织物结构示例：平纹、斜纹、仿罗纹、巴拿马纹与不同缎纹

缠绕与拉挤：铺放浸渍同步发生的连续化工艺

缠绕与拉挤都属于更高自动化程度的工艺：干纤维束先通过树脂槽完成浸渍，再成形为目标几何。缠绕适合轴类与压力容器等回转体构件；拉挤适合连续型材的规模化制造。拉挤的局限是截面通常不可变化，但可通过多轴纺织预制体替代传统粗纱来制造多轴增强型材。

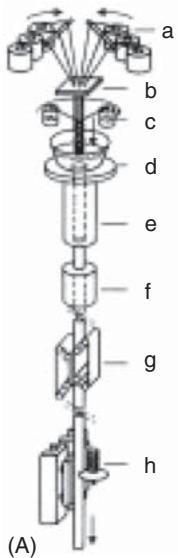

图3. 拉挤与纤维缠绕的工艺原理示意

预浸料 + 高压釜：高性能的代价是成本与节拍

预浸料是航空航天与高端运动品长期的核心工艺基础：纤维含量通常可被精确控制在约 60%，树脂处于可低温存储的半固化状态（例如 -18°C），室温下恢复黏性便于铺放。UD 预浸带厚度常见 0.125 mm（也有 0.25 mm 用于提高铺放速度）。

该路线的优势是层间取向与厚度可精细裁剪，适合实现更高性能与更大减重潜力；劣势是材料成本高、人工铺层耗时，且二维增强结构更易发生冲击致分层。韧化树脂或引入 z 向增强（例如碳纤维 z-pin）可用于改善损伤容限。

预浸料的铺放可以用铺丝机器人实现自动化，但设备昂贵且受铺放头体积与重量限制，更多适用于较简单几何。铺层后通过真空袋系统进行抽真空与封装，在高压釜内按供应商给出的工艺窗口固化。典型循环中，树脂在特定温度达到最低黏度并流动填充纤维间隙，此时抽真空有利于降低孔隙；随后施加约 6 bar 外压以提高致密化程度并提升纤维体积分数。该过程整体耗时且成本高，高压釜本身购置与运行成本也高。

纺织预制体 + 注入：把自动化与 3D 增强带进结构件

过去二十年形成了新的制造哲学：先在纺织工艺中制造干纤维预制体，再通过液态树脂注入完成浸渍与固化。纺织加工的优势在于自动化潜力更高，并可实现 3D 增强从而降低分层并改善吸能能力；某些纺织工艺还能接近净成形，减少裁切废料，并沿主应力线更灵活地布置纤维。

其中最重要的定制化纺织半成品之一是 NCF：多层纤维可在不引入织物起伏（crimp）的情况下叠放，再用多针缝合把层固定。±45° 方向的纤维布置可显著减少裁切时间与废料，但需要控制缝纫纱线带来的纤维错位、损伤与缝隙。

编织（braiding）与刺绣（embroidery）可进一步实现更复杂、贴近净成形的预制体，适合把纤维沿主应力线布置，但通常存在生产率与截面尺寸的限制。预制体装配方面，缝合可以仅用于“固定与便于搬运”，也可以通过结构缝合实现 3D 增强；若用于结构增强，则需要玻纤、芳纶或碳纤维等结构缝合纱线。

注入工艺方面，RTM 在闭模内高压注入树脂；VAP 等真空辅助工艺则只需一侧刚性模具，上方用真空膜形成上模，并通过真空吸入树脂完成浸渍与致密化。VAP 以半透膜封装预制体，可在厚度方向大面积排气并把树脂“锁”在预制体内，从而更容易获得低孔隙层板与更好的含胶控制。固化通常在电加热对流炉中进行，耗时且能耗高，因此电子束固化与微波加热被视为潜在替代方案：电子束适合快速固化厚层板，但需要专用树脂与昂贵设备；微波若能形成均匀场，可带来更快固化、更低能耗与更好的层板质量潜力。

热塑性基体体系：高黏度带来工艺门槛，换来二次成形与可焊接

热塑复合材料的难点来自熔融黏度高与熔点高，常用基体包括聚丙烯（PP）、聚酰胺（PA）、聚醚醚酮（PEEK）与聚苯硫醚（PPS）。典型路线是用织物与聚合物薄膜在一定温度（高于熔点约 30–50°C）、压力（约 1.5–2.5 MPa）与速度窗口下制备完全浸渍并致密化的有机板，再通过二次加热冲压成形完成构件几何。浸渍过程可理解为宏观浸渍（树脂包覆纤维束）与微观浸渍（挤出束内空气并浸润单丝）两步。

有机板可在高压釜、静压机、半连续压机与连续双带压机上制造；通过轮廓化模具，连续压缩成形还可一步形成型材半成品。与织物+薄膜路线并行，完全浸渍的热塑单向带也可用于铺叠制板。

为了缩短工艺链条，存在多种组合工艺：混杂纱线（commingled）把碳纤维与热塑纱线一起织造成布，再加热熔融热塑纱线并在压力下浸渍致密化，得到损伤容限较高的结构；其缺点是熔融与致密化过程中可能引入纤维错位。粉末预浸料通过把热塑粉末热固定在增强体表面来实现“先混合再成形”，优势是几乎所有聚合物都有粉末/颗粒形态，缺点是加热—浸渍—致密化—冷却的时间与能耗更高，甚至可能把整套模具反复加热冷却。变温模（variotherm）与快速加热方案（例如感应加热）用于降低这一惩罚。

热塑体系还提供可焊接性：摩擦焊、感应焊、电阻焊与超声焊是更有前景的连接方式。功能集成思路则是在热成形过程中同时完成局部加强件的焊接连接；热成形与注塑或压模的集成工艺能把有机板的高性能与注塑/压模的复杂成形能力结合起来。离线的热塑铺带也可在成形件上追加局部增强，以优化载荷引入并降低重量与成本。

实操落地与边界条件

工艺路线选择建议先回答三个问题：目标纤维体积分数是否必须超过 55%；孔隙率与含胶是否需要稳定控制到可验收口径；构件几何是否允许连续化或纺织化预成形。热固性预浸料路线适合追求最高性能但成本节拍压力大；纺织预制体 + 注入更适合规模化与 3D 增强；热塑路线更适合追求二次成形、连接与节拍潜力，但需要解决高黏度浸渍与变温能耗问题。

常见问题（FAQ）

1. 为什么手糊件通常孔隙率更高？ 因为缺少真空辅助与外加致密压力，排气与压实能力有限。

2. 预浸料为什么离不开高压釜？ 高压釜能提供稳定的温度程序与外压，帮助在树脂低黏度窗口排气与致密化，获得低孔隙与高纤维体积分数。

3. 纺织预制体为什么能降低分层风险？ 纺织化工艺更容易实现 3D 增强与层间连接，使分层扩展路径被阻断或被耗能机制抑制。

4. 热塑体系的“有机板”为什么适合批量化？ 有机板可预先制备并存储，二次加热冲压成形的节拍可做到秒级，同时还具备可焊接性便于装配。

5. RTM 与 VAP 的工程差别是什么？ RTM 侧重闭模高压注入；VAP 通过半透膜实现更大面积排气与更可控的含胶，通常更有利于获得低孔隙与稳定质量。
