C/C（CFRC）构件设计与数值方法：别用等效应力，先把层间剪切管住

要点速览（TL;DR）

• C/C 是层合纤维复合材料，必须用层合板理论或层合单元有限元来做应力应变计算，经典各向同性等效应力（如 von Mises）在这里会给出灾难性误判。
• C/C 的“阿喀琉斯之踵”是层间/层内剪切与垂直纤维方向强度极低：设计许用值往往是用常识会严重低估的量级。
• 厚壁件的三维应力状态不能靠薄壁假设；需要三维层合建模或等效三维实体单元，并对层间应力进行显式评估。
• 失效评估应采用面向复合材料的失效体/准则（Tsai-Wu、Hill、Puck 等）并辅以最大应力等更保守准则，避免“失效体倾斜”导致的误判。
• 组件级试验不可省：材料单向试验往往已处于多轴应力状态，数据不能直接当作构件许用值，需要与数值方法闭环校准。

关键概念与术语表

设计最容易踩的坑：把 C/C 当各向同性材料算

在一些工程实践中，纤维复合材料仍被用“经典力学 + 等效应力”的方式设计：先算 von Mises 等效应力，再用材料强度除以安全系数给出许用值。对 C/C 这类极端各向异性材料，这种方法往往会把许用值算大一个数量级以上，从而导致构件灾难性失效。

以单向增强 C/C 为例：等效应力模型会推导出扭转强度大约为拉伸强度的 0.56 倍，若假设拉伸强度约 900 MPa，则会得到约 504 MPa 的扭转强度，并可能在安全系数 2 的假设下允许约 252 MPa 的剪切应力。但该材料真实的层内剪切强度可能只有约 26 MPa，安全系数 2 下许用值约 13 MPa，差距可到约 20 倍。

真正的薄弱环节往往出现在层间：单向增强的 ILSS 可在十几 MPa 量级；织物增强平均 ILSS 也可能不足 10 MPa。结构中只要存在法向剪切载荷，层间分层就会成为主要失效路径。

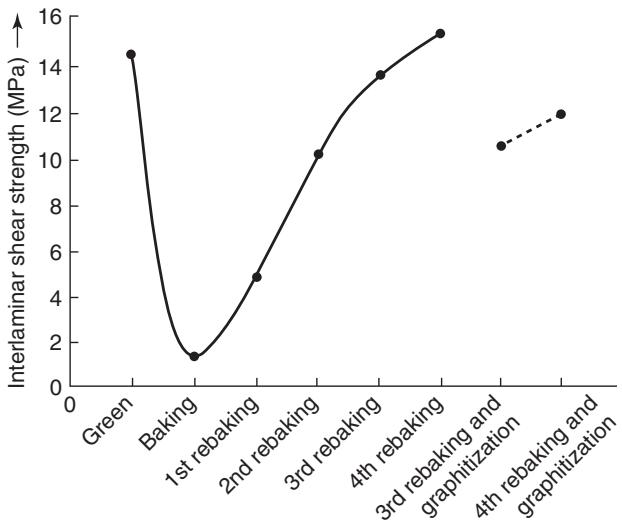

图1. 织物增强 C/C 的 ILSS 随制造阶段变化：第一次炭化后显著下降，反复浸渍后才逐步恢复

“温顺”的断裂行为：慢失效不等于可忽略失效

虽然被归入陶瓷材料，C/C 的断裂力学行为并不像整体陶瓷那样瞬时崩裂。纤维拔出、界面滑移与裂纹扩展耗能会让材料表现出“温顺”的载荷—位移曲线：同一试样可在多次加载中逐步退化，而不是一次断裂。

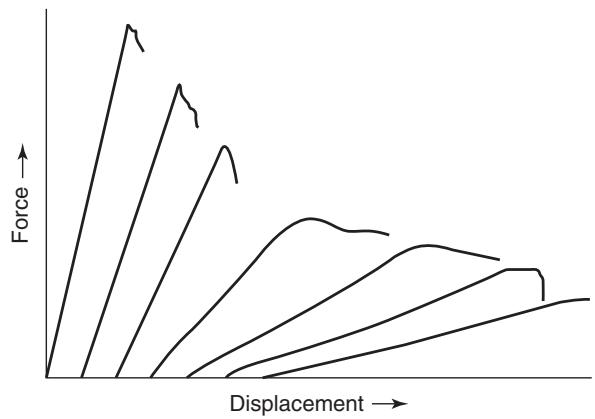

图2. C/C 弯曲试样的多次加载载荷—位移曲线：逐次加载强度递减

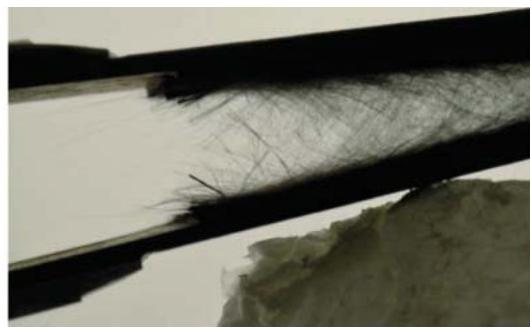

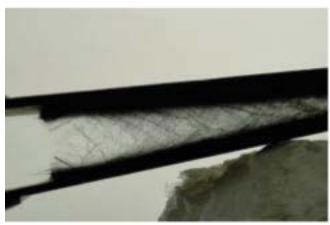

图3. I 型断裂试样：开裂路径与纤维拔出耗能特征

构件计算需要哪些材料参数：不要用各向同性公式“偷算”

对薄壁层合构件，至少需要每一层在层面内的四个工程常数：

各向同性材料常用的 G=E/2(1+ν) 在 C/C 中不成立，G12 必须通过实验获得，否则会被严重高估，从而误判剪切失效风险。

厚壁与三维应力状态还需要补充 E33、G13、G23、ν13、ν23，以及 σ33、τ13、τ23 等强度参数，并在三维层合模型中进行逐层评估。

失效准则：Tsai-Wu 不能单独用

复合材料失效评估应使用面向复合材料的失效体/准则。Tsai-Wu 失效体是二次曲面（可视化为椭球），但因为各向异性强，椭球可能相对坐标轴“倾斜”，导致某些应力点被判为安全但实际上已经超过试验强度骨架点。工程上通常需要将 Tsai-Wu 与最大应力等准则并用，取更小的安全系数作为最终判据，并逐层、逐积分点评估。

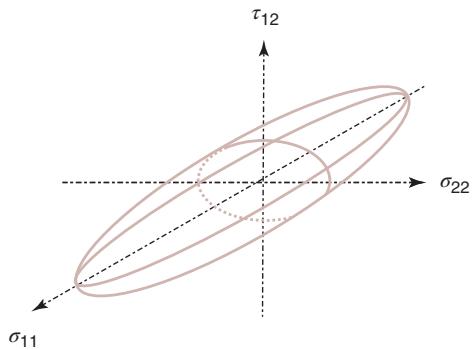

图4. Tsai-Wu 失效体示意

组件试验的意义：薄弱处往往不在“你以为的主拉向”

一个典型教训来自 C/C 螺栓：用手拧紧时就发生断裂。事后分析发现，螺纹摩擦引入的扭矩导致层间剪切超过许用值，出现轴向裂纹并进一步诱发横向断裂。类似地，在 C/C 管段的内压爆破试验中，密封结构引入的边界效应会造成局部轴向弯曲应力暴增，使管端区域发生早期失效；只有在数值分析指导下对边界区域进行结构优化后，爆破压力才接近预期值。

图5. 不同压缩强度测试标准对结果的影响：肩部试样会引入多轴应力导致偏低结果

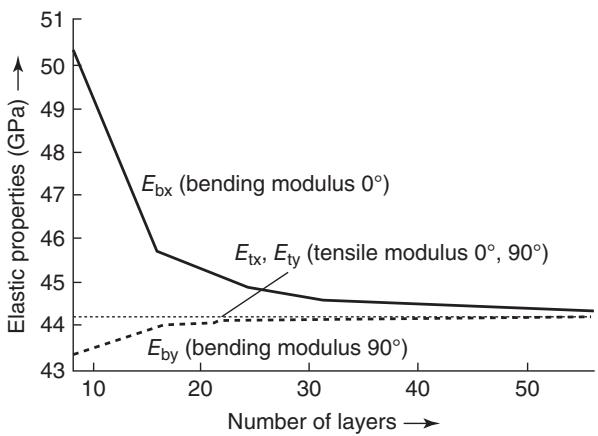

图6. 层合板在拉伸与弯曲下的“等效弹性模量”差异：外层高模量铺层会放大差异

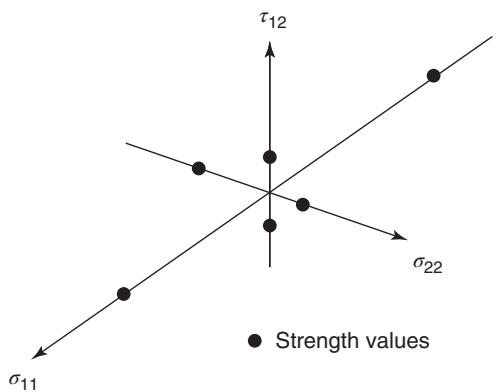

图7. 拉伸/压缩强度在应力空间中的骨架点示意：各向异性导致失效体高度不对称

实操落地与边界条件

面向 C/C 的构件设计，建议把“层间剪切与垂直纤维方向拉伸强度”作为第一批红线指标，优先在几何与载荷引入处消除法向剪切与局部弯曲。数值方法上，必须用层合板理论与逐层失效评估，并通过组件试验把边界条件效应（密封、螺纹、夹持、开孔）纳入设计闭环。

常见问题（FAQ）

1. 为什么不能用 von Mises 等效应力设计 C/C？ 因为它假设各向同性并把剪切与拉伸按固定比例关联，无法反映 C/C 极端各向异性的强度与剪切薄弱。

2. C/C 最薄弱的强度指标通常是什么？ 层间剪切强度（ILSS）与垂直纤维方向拉伸强度往往是最先限制构件的指标。

3. 为什么厚壁件更难设计？ 薄壁假设不成立，层间应力不可忽略，必须做三维层合建模并评估层间应力与失效。

4. Tsai-Wu 为什么不能单独使用？ 失效体可能相对坐标轴倾斜，存在“被判安全但已超强度骨架点”的风险，需辅以最大应力等准则。

5. 为什么材料试样强度不能直接用于构件许用值？ 试样往往已经处于多轴应力状态，夹持与边界效应会触发层间失效，必须用数值—试验闭环校准。
