CFRC 应用地图：从航空刹车到高温工装与化工装备

要点速览（TL;DR）

• CFRC在极端热负荷下仍能保持低密度与结构稳定性，因此更容易进入“热冲击+耐磨+轻量化”叠加的高门槛场景。
• 全球范围内，航空器刹车是最重要的规模化应用之一，占 CFRC 总用量超过 60%。
• 火箭喷管/喷管延伸段等推进系统部件同样是重要应用，约占 15% 的市场份额，并且更倾向使用 3D 纤维结构以获得更稳定的热膨胀行为。
• 除航空航天外，CFRC 也作为高温装备的模具、加热元件、炉内工装进入材料加工行业，用以替代更厚更重且更易开裂的石墨或金属结构。
• 在化工分离、核能与半导体等行业，CFRC 依靠薄壁轻量化、耐高温与耐腐蚀等特性切入特定部件形态，例如规整填料与单晶硅坩埚。

关键概念与术语表

核心逻辑：高温性能不是“耐热”，而是“带结构地耐热”

CFRC 进入大规模应用并不完全取决于材料是否耐温，更取决于它能否把“轻量化、耐磨、耐热冲击、尺寸稳定”同时做到。40 多年前围绕航天任务形成的高温轻质材料需求，推动了这类材料体系的成熟；即使碳纤维成本下降，CFRC 仍主要集中在高价值与不可替代的技术场景中。

航空制动：高能量制动把材料推到最前线

航空器刹车是 CFRC 最典型的规模化应用之一。刹车盘、离合衬片与刹车片等产品合计占 CFRC 总用量超过 60%，且主要由少数企业承担制造。民航机型如 Airbus 与 Boeing 的商用飞机已配套使用 CFRC 刹车系统。

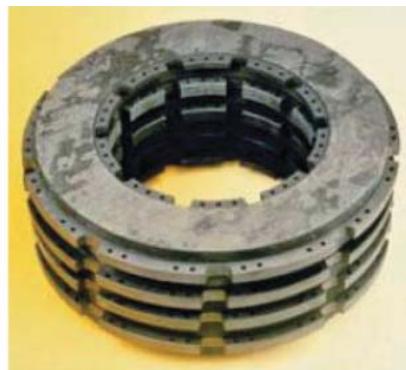

图1. CFRC 飞机制动器实例

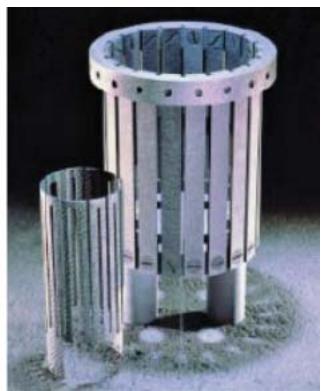

赛车用刹车属于另一个极端：在极高负荷下追求极限性能，同时容忍更短寿命，因此主要集中在 F1 或勒芒 24 小时等赛事。

推进系统与喷管：热流密度与热膨胀一致性同时考核

火箭喷管及相关部件约占 CFRC 应用市场的 15%。在发动机系统里，燃料室、燃烧室与喷管构成连续的高温流道，燃烧室内壁常配合使用 CFRP 或 CFRC 的烧蚀衬里。为了获得更稳定的热膨胀行为，喷管类部件越来越倾向使用 3D 结构的 CFRC。

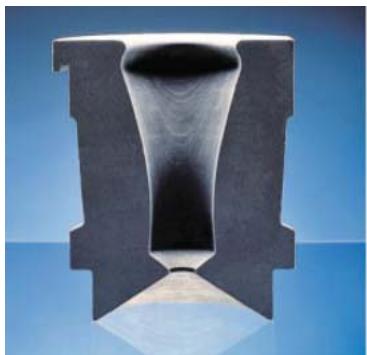

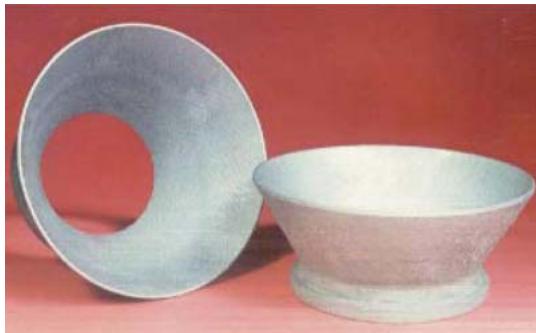

图2. CFRC 扩张喷管实例

图3. 采用 SiC 涂层的 CFRC 喷管

材料加工工装：从模具到加热元件的“高温结构件”路线

在高温机械部件中，曾有 CFRC 涡轮轮盘在超过 1700°C、28000 rpm 的条件下应用的记录，但发动机活塞与气门等更复杂工况部件并未进入工程使用。

更具代表性的工业路径来自高温成形与烧结工装。陶瓷热压烧结中，CFRC 模具可用于 2300°C 的温区，且在内径可达 800 mm 的尺寸范围内实现对 Si₃N₄ 与 BN 等材料的加工，致密度可达到理论密度的约 97%。在钛基合金超塑性成形中，曾制造并使用 1 m 长的试验模具，在 1000°C 条件下对钛管进行加压变形；随后又扩展到 5 m 长的模具，用于制造航空发动机进气道等结构件。

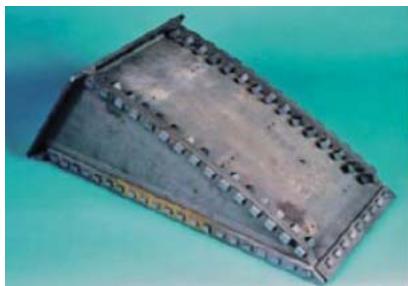

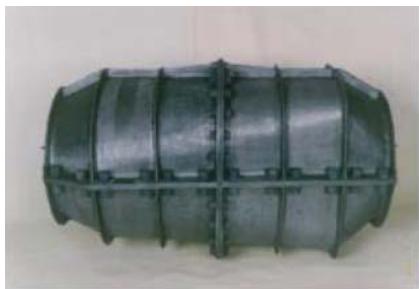

图4. 用于钛基合金超塑性变形的 CFRC 试验模具

CFRC 还可制成圆筒或板状加热元件。其优势在于壁厚更薄、在高温下相对不易发生脆裂，可用于热等静压等高温装备，工作温度可到 2500°C 级别。

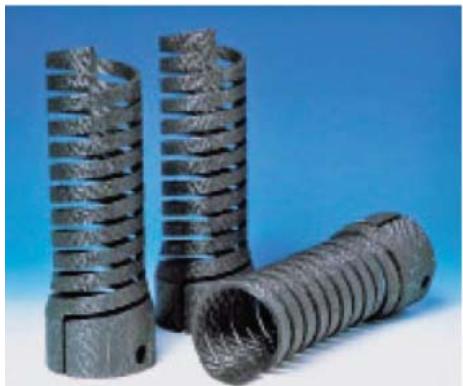

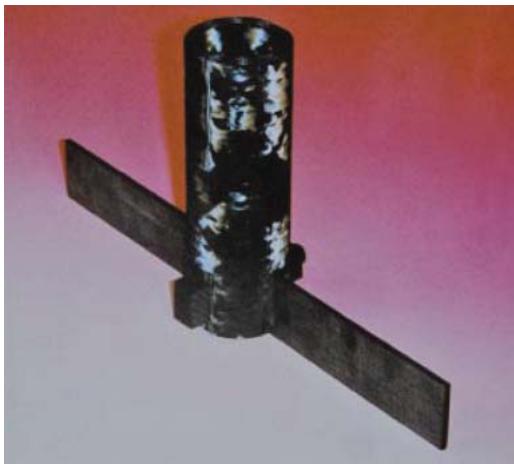

图5. CFRC 加热元件实例

高温炉内部同样需要大量紧固与承载构件，例如板、螺栓与螺钉，以及用于烧结/固化炉装料与搬运的工装结构。U 型型材可作为碳毡的保护板，搅拌/导流构件用于调节炉内气流与温度场。

图6. CFRC 炉内装料工装实例

图7. CFRC 导流/搅拌构件实例

玻璃成形：高温接触件的轻量化与“干式”使用

玻璃成形中，CFRC 模具可获得较高表面质量，碳毡基材的模具表面表现更突出。CFRC 勺形件用于快速转运熔融玻璃，可在不冷却、无需润滑的条件下干式使用；小型 CFRC 夹取件用于高温玻璃件的分离与移除。

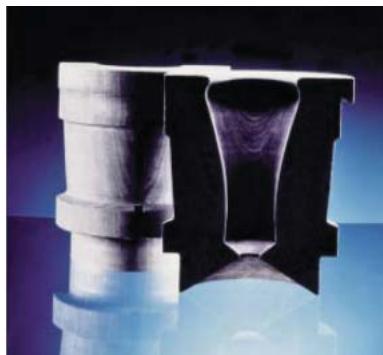

图8. 基于碳毡的 CFRC 玻璃压制模具

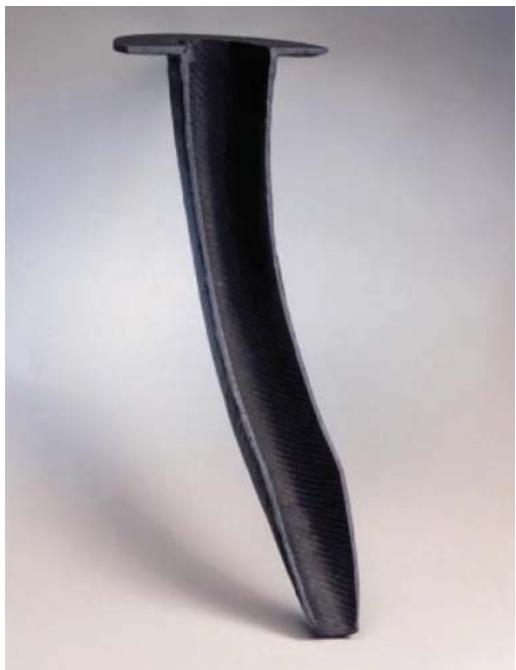

图9. 熔融玻璃转运用 CFRC 勺形件

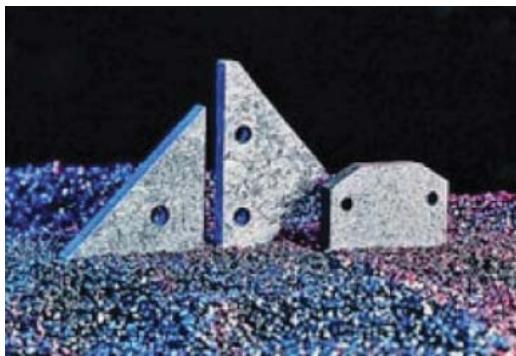

图10. 玻璃行业用 CFRC 小型高温部件

化工分离与腐蚀工况：薄壁规整填料与格栅

化工行业中，CFRC 规整填料用于提升液—汽混合物分离效率。其剖面厚度可做到约 0.3 mm，相比传统的 Si₃N₄ 陶瓷型材更轻，低热容有助于改善热平衡并降低运行成本。薄壁格栅也可替代在强腐蚀介质中需要更厚截面的石墨格栅，实现重量与热平衡的综合收益。

a

b

c

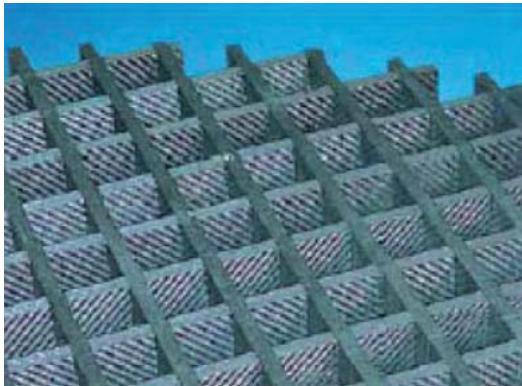

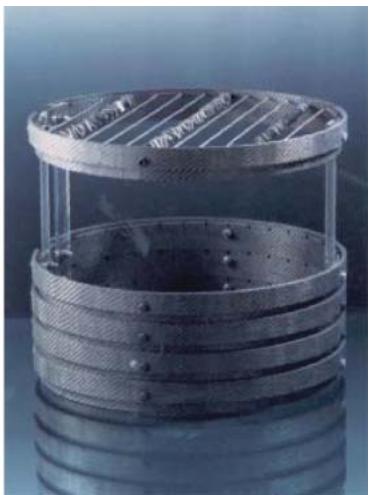

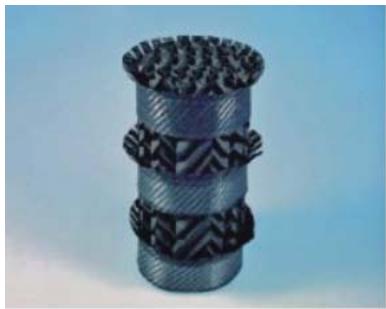

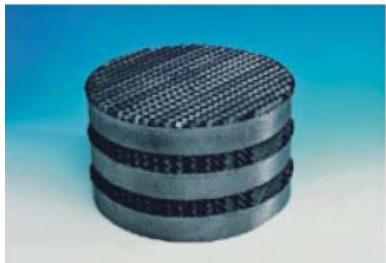

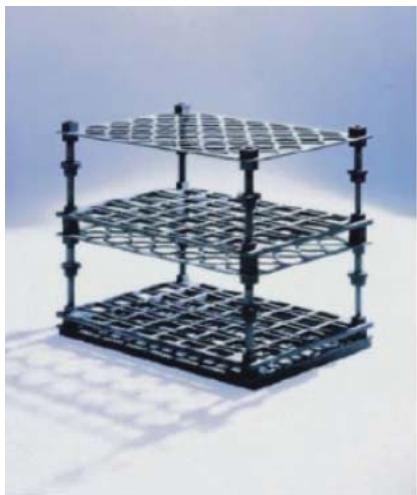

图11. 化工行业用 CFRC 规整填料与格栅示例

核能、聚变与半导体：热导与尺寸稳定的组合场景

在高温气冷堆（HTR）热气管道上，曾开发并测试 CFRC 部件，例如用于安装在承压金属弯管内的 CFRC 弯管结构。聚变领域的研究显示，高导热的 CFRC 砖块有助于反应堆内热量输运，通过选择合适的沥青纤维类型以及沥青或 PyC 基体体系，可实现高达 500 W/(m·K) 的导热水平。在半导体制造中，薄壁 CFRC 坩埚用于单晶硅制备。

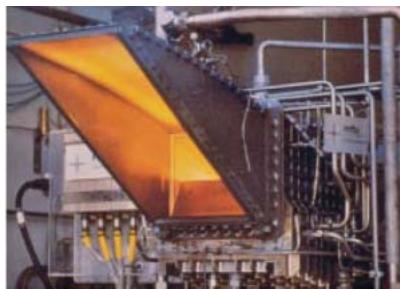

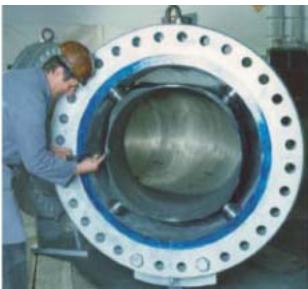

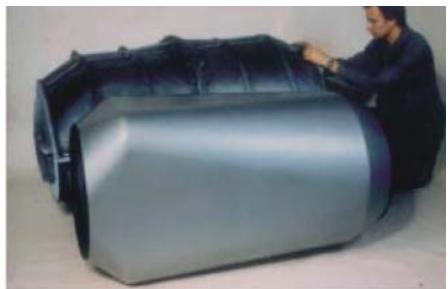

图12. 反应堆技术用 CFRC 弯管结构示例

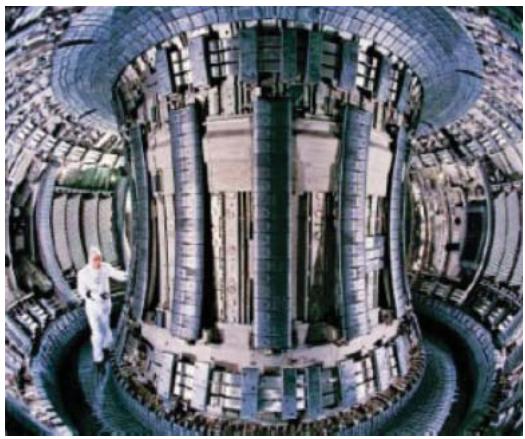

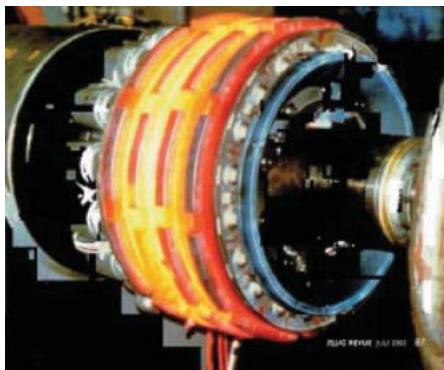

图13. 聚变反应堆用 CFRC 砖块/瓦片示例

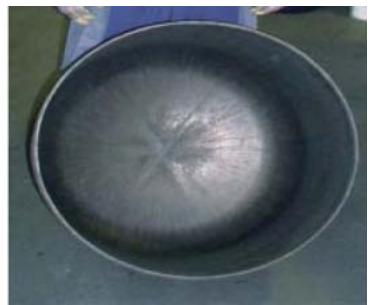

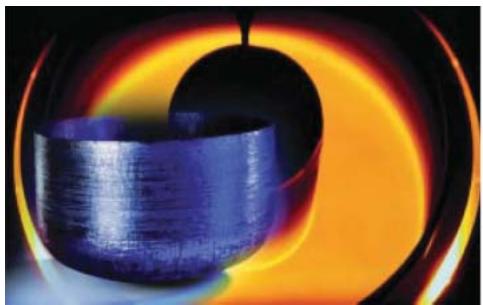

图14. 单晶硅制造用 CFRC 坩埚示例

实操落地与边界条件

CFRC 的应用往往有两个共通前提：其一是热负荷或摩擦功率密度高到让金属与传统陶瓷难以兼顾重量与寿命；其二是零部件的几何形态能让 CFRC 的致密化路线在成本与周期上可接受。进入设计与制造阶段时，需要把纤维结构、氧化环境与寿命口径写进同一套判据里，否则“用得上”的材料很容易变成“做不出”或“用不久”。

常见问题（FAQ）

1. 为什么航空刹车是 CFRC 最重要的规模化应用？ 高能量制动把热冲击、耐磨与轻量化同时推到极限，CFRC 在这一组合约束下更容易形成不可替代性。

2. 火箭喷管类部件为什么更偏好 3D 纤维结构？ 3D 结构更有利于获得更稳定的热膨胀行为，减少热循环中因各向异性导致的结构风险。

3. CFRC 在高温工装上替代石墨的关键价值是什么？ 在高温下能够以更薄壁的结构实现承载与加热功能，并降低脆裂倾向，从而改善装备节拍与使用寿命。

4. 化工规整填料为什么会选择 CFRC？ 超薄壁结构带来的低质量与低热容有助于改善热平衡，同时在腐蚀介质与温度波动条件下更易保持几何稳定性。

5. 核聚变与半导体场景里更看重 CFRC 的哪一类属性？ 聚变更强调高导热与耐热冲击，半导体更强调薄壁结构的尺寸稳定与可控的高温工况适配性。
