耐压强度，作为衡量耐火材料力学性能的核心基石，定义了材料在特定温度下，单位面积所能承受的极限压缩载荷。这个参数远不止一个孤立的数字，它直接关联到材料在严苛工业环境中的结构稳定性和使用寿命。从宏观上，耐火材料的强度被划分为两大领域：常温耐压强度与高温耐压强度，二者分别揭示了材料在不同生命周期阶段的关键特性。
常温耐压强度（Cold Crushing Strength, CCS）可以被视为材料出厂前的“健康体检报告”。它是在室温条件下测得的极限承载能力，这一数值是洞察材料内部品质的绝佳窗口。一个优异的常温耐压强度值，通常预示着以下几点：
因此，所有旨在提升材料致密度的生产工艺，都会对常-温耐压强度产生积极影响。这包括选用经过预烧结、质地纯净致密的原料，设计合理的颗粒级配以实现最紧密堆积，采用高吨位压力机进行成型，以及在烧成阶段执行更高的烧成温度和适当延长的保温时间。可以说，常温耐压强度是整个生产工艺链优化成果的集中体现，并能间接反映材料的耐磨损与抗冲击等性能。
与常温性能不同，高温耐压强度（Hot Modulus of Rupture, HMOR）是衡量材料在实际工作温度下“能否扛得住”的关键指标。当温度升高，材料内部的物相、晶界以及结合相都会发生复杂变化。特别是对于不定形耐火材料（如浇注料），其强度主要依赖于在高温下形成的结合剂网络。温度的攀升会触发结合剂的分解、反应或相变，从而导致材料强度发生剧烈波动。因此，对这类材料进行高温耐压强度分析，是评估其在高温下结合状态稳定性的必要手段。
精确量化耐压强度依赖于标准化的测试流程。不同的材料类型对应着不同的检测规范，以确保结果的准确性和可比性。
1. 致密定形耐火制品的常温耐压强度检测
目前主要依据两项国家标准：
GB/T 5072—1985： 该方法通过压力试验机对试样施加载荷直至其破碎，记录最大载荷。其计算公式为： S常 = P / A 其中，A = (A₁ + A₂) / 2
GB/T 5072.1—1998 (无衬垫仲裁试验)： 此方法作为仲裁标准，同样是施加载荷至试样破碎，其计算公式为： σ = Fmax / A₀
2. 定形隔热耐火制品的常温耐压强度检测
这类材料的测试遵循 GB/T 3997.2—1998（等同采用国际标准 ISO 8895）。考虑到隔热材料的特性，试验在试样破碎或被压缩至其原始高度的90%时终止，记录最大载荷。 σ = Fmax / (l × b)
3. 耐火浇注料的高温耐压强度检测
对于浇注料等不定形材料，可参照黑色冶金行业标准 YB/T 2208—1998。试验的核心在于模拟真实工况：将试样加热至指定温度并充分保温，然后施加载荷直至破碎。 S高 = p / A 其中，A = (A₁ + A₂) / 2
值得注意的是，目前尚无针对定形耐火制品的高温耐压强度国家检测标准，因此在实际工程应用中，该指标通常不作为常规验收项。然而，对于新材料研发和关键部位的材料性能评估，获取可靠的耐火材料性能检测数据至关重要。专业的第三方检测机构能够提供精准的材料测试分析，为质量控制和技术创新提供有力的数据支持。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
不同材质的耐火材料，其耐压强度表现各异，并且随温度变化呈现出不同的规律。

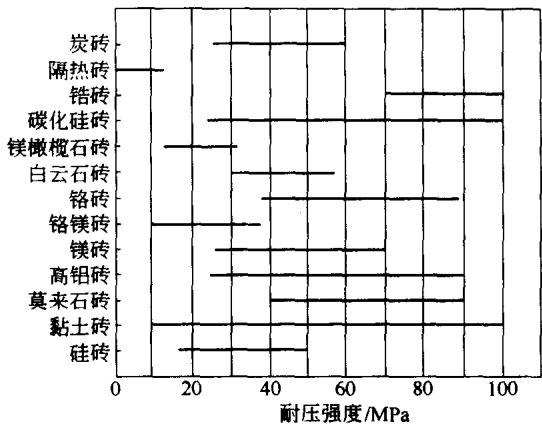

图2-8 常见耐火制品的常温耐压强度

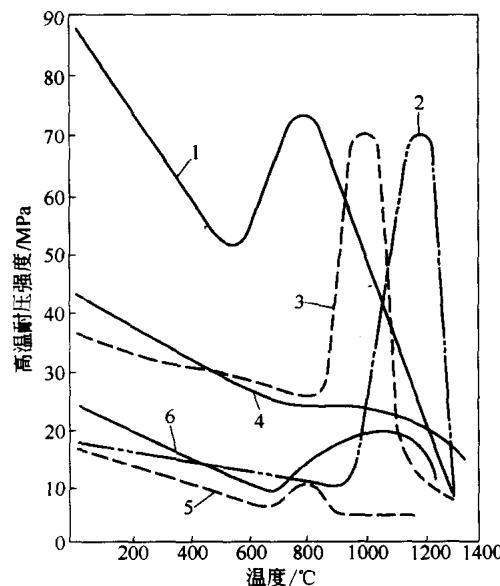

图2-9 常见耐火制品的高温耐压强度
图注：1—刚玉砖; 2—黏土砖; 3—高铝砖

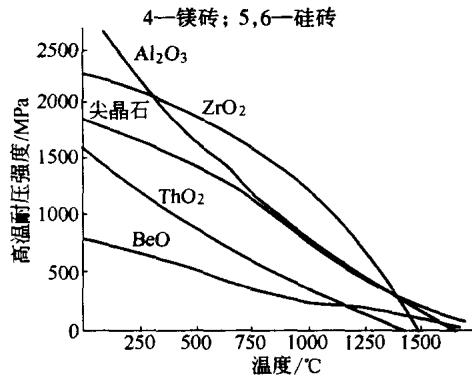

图2-10 部分氧化物材料的高温耐压强度随温度的变化
从上图数据可以看出，刚玉砖等高纯氧化物材料在常温和高温下均表现出优异的强度。而黏土砖和高铝砖的强度则在特定温度区间（通常是中温区）可能出现下降，这与其内部低熔点相的软化有关。理解这些材料强度随温度的变化曲线，对于工程师在不同温区选择最合适的耐火材料、确保窑炉整体结构安全具有决定性的指导意义。
首页
检测领域
服务项目
咨询报价
