抗折强度，在材料科学领域也常被称为抗弯强度，是衡量耐火材料在承受弯曲负荷时抵抗断裂能力的核心指标。其物理意义可以理解为，将一个标准尺寸的条形试样放置在三点弯曲装置上，其在断裂前所能承受的最大弯曲应力。这个参数直接关系到耐火制品在实际应用中的结构稳定性和使用寿命，尤其是在承受机械应力与热应力双重作用的严苛工况下。
对耐火材料的抗折强度评估，必须区分两个截然不同的维度：常温性能与高温性能。在室温环境下测得的数值，即常温抗折强度，它更多地反映了材料出厂时的基础质量和内部结构的致密程度。然而，真正决定材料在窑炉等高温设备中能否胜任的，是其高温抗折强度。这是因为材料在经受高温（特定的测试温度与保温时间）后，其内部的物相组成、晶界结构以及结合相的状态都可能发生深刻变化，导致其力学行为与常温下大相径庭。
材料的抗折强度，尤其是高温下的表现，并非单一因素决定，而是其内在属性与制造工艺综合作用的结果。从本质上看，材料的化学纯度、矿物相构成以及显微组织结构是决定性内因。例如，采用高纯度原料可以显著减少低熔点杂质相的形成，这些杂质在高温下软化会导致晶界结合力急剧下降。
在生产工艺层面，每一个环节都对最终的强度有直接影响。精细控制的颗粒级配、足够大的成型压力、高性能结合剂的应用以及充分的烧结过程，都是提升材料致密化程度、优化内部结构、从而增强其抗折强度的有效路径。可以说，卓越的抗折强度是精湛材料配方与精密过程控制共同作用的产物。
常温抗折强度检测
根据国家标准GB/T 3001—2000，定形耐火制品的常温抗折强度测试原理清晰而直接：在室温条件下，以一个恒定的加载速率对试样施加压力，直至其发生断裂，记录其断裂时的最大载荷。
其常温抗折强度的计算公式为：
Re = (3 * Fmax * Ls) / (2 * b * h2)
公式中各参数定义如下：
高温抗折强度检测
高温环境下的测试则要复杂得多。依据GB/T 3002—1982标准，测试过程不仅包含加载，还需精确控制热工制度。试验核心在于，首先以设定的升温速率将试样加热至目标温度，并进行充分保温，确保试样内外温度分布均匀。在此稳定热态下，再以规定的速率施加载荷直至试样断裂。尽管测试环境迥异，其强度计算公式与常温测试完全相同。
对于含碳耐火材料这类在高温下极易被氧化的特殊材料，其高温抗折强度的检测必须遵循GB/T 13243—1991标准。该方法与常规测试的最大区别在于，整个试验过程必须在充满中性或还原性气体的炉膛中进行，以严密保护试样，防止因氧化而导致的数据失真。这种严苛的测试条件，对设备和操作经验提出了极高的要求，是确保含碳耐火材料性能数据准确可靠的关键。准确获取这类材料的力学性能分析数据，对于评估其在炼钢等领域的应用至关重要。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
各类耐火材料的抗折强度随温度的变化曲线呈现出显著差异，这直接反映了它们不同的材质特性和应用领域。

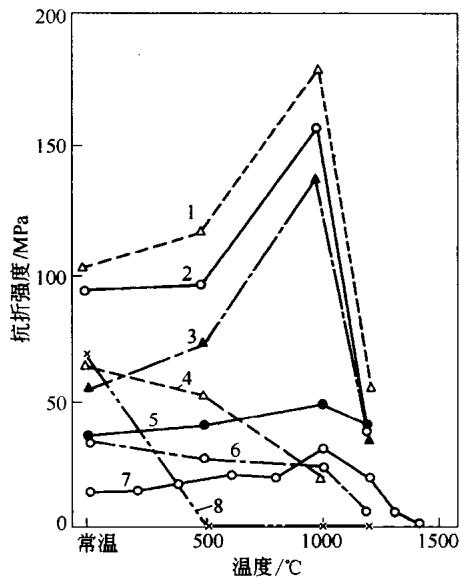

图2-11 常见耐火砖的抗折强度曲线 1—白云石砖；2—高铝砖；3—叶蜡石砖；4—镁砖；5—硅砖；6—铬砖；7—熟料砖；8—不烧镁铬砖
如图所示，不同耐火砖的强度-温度行为各异。例如，某些材料在特定温度区间可能因物相转变或玻璃相软化而出现强度低谷，而另一些材料则可能在高温下保持甚至提升其强度。理解这些曲线背后的机理，是进行科学材料选型和窑炉结构设计的根本依据。
首页
检测领域
服务项目
咨询报价
