失效分析深度解析：揭秘高温部件的“潜伏杀手”——热脆性断裂

在能源、化工等领域，许多关键承压设备，如电厂锅炉的管道和汽轮机的高温螺栓，长期在严苛的高温环境下服役。然而，一种隐蔽的材料退化现象——热脆（Thermal Brittleness），正像一个“潜伏杀手”般威胁着这些设备的安全。专业的失效分析揭示，这种失效模式极具欺骗性：部件在高温工作时表现正常，一旦停机冷却至室温，其韧性可能已降至危险水平，稍有冲击或应力集中便会发生灾难性的脆性断裂。

警惕！高温下的“潜伏杀手”：为何热脆性断裂如此隐蔽？

热脆，特指金属材料在 400-550°C 的温度区间长时间服役后，其室温韧性显著下降的现象。它的隐蔽性在于，这种性能劣化是悄无声息的。

与人们通常理解的材料损伤不同，热脆几乎不影响材料的强度和塑性指标。设备在运行温度下，其冲击韧度也可能维持在较高水平。然而，潜在的风险已经埋下。当设备停机检修或在室温下承受意外载荷时，材料的真实脆性才会暴露无遗，其室温冲击韧度可能比原始状态暴跌 50%，甚至超过 80%。对于依赖这些关键部件的生产系统而言，这种突如其来的失效是致命的。

热脆性失效分析：识别三大关键特征

要揪出热脆这个“潜伏杀手”，失效分析工程师通常会从以下三个核心特征入手，进行综合诊断。

特征一：匪夷所思的“室温脆性”

这是热脆最典型、也是最具迷惑性的特征。工程师在进行材料性能评估时，会发现只有室温冲击试验能灵敏地反映出材料的脆化程度。其他力学性能，如拉伸强度、屈服强度和延伸率，几乎没有明显变化。这种性能表现上的“偏科”，是判断热脆性发生的第一个重要信号。

特征二：沿晶断裂的宏观与微观证据

当热脆性断裂发生时，其断口形貌提供了直接的证据。

• 宏观上：断口通常呈现出粗大的晶粒状，闪闪发光，是典型的脆性断裂特征。
• 微观上：在扫描电子显微镜（SEM）下观察，断裂路径会清晰地沿着原始奥氏体晶粒的边界扩展，形成沿晶断裂形貌。这表明晶界已经成为材料结构中的薄弱环节。

特征三：金相组织中的“蛛丝马迹”

金相检验是判定热脆的决定性证据。通过对脆化零件的金相组织进行观察，可以发现：

• 网状特征：在晶界上出现黑色的网状组织，这是由于杂质元素和碳化物在晶界富集和析出形成的。
• 第二相析出：大量的碳化物等第二相质点会沿着晶界析出，形成连续的链状或网状分布，严重割裂了晶粒间的联系，为裂纹的萌生和扩展提供了便捷通道。

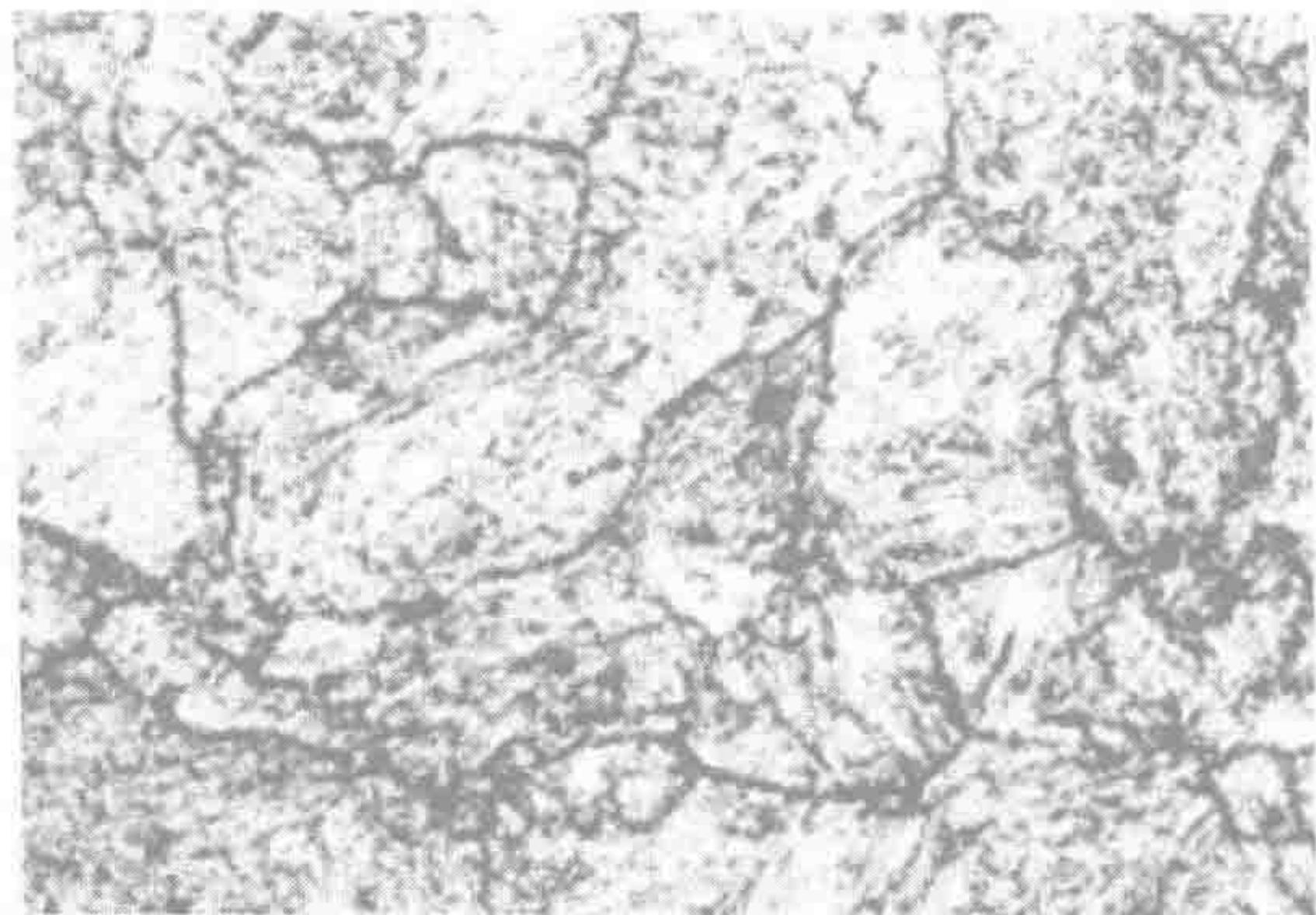

图1：25Cr2Mo1V钢的热脆组织，可见沿晶界的网状特征 (250×)

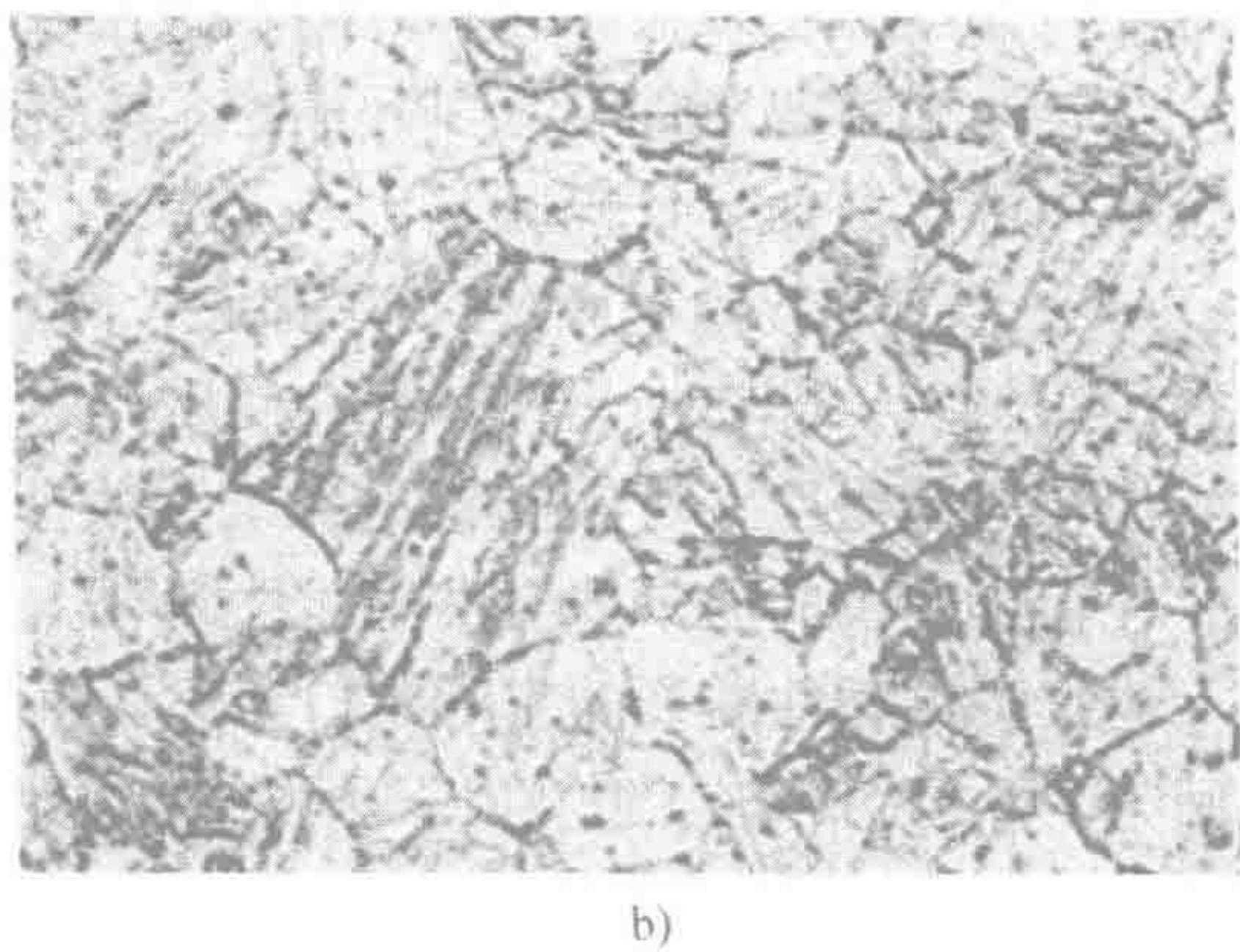

图2：12Cr2MoWVB钢中碳化物沿晶界析出，削弱晶界强度 (200×)

追根溯源：热脆性与回火脆性的“孪生之谜”

尽管热脆性的微观机理至今仍在研究中，但材料学界普遍认为它与另一类脆性——回火脆性——在本质上是高度一致的。这种“孪生”关系体现在多个方面：

1. 温度区间重合：两者都在相似的温度范围内发生，且保温时间越长，脆化越严重。
2. 力学响应一致：都主要影响室温冲击韧性，而对其他力学性能影响甚微。
3. 化学成分影响相似：钢中的磷（P）、氮（N）等杂质元素会显著促进脆化，而钼（Mo）、钨（W）等合金元素则能有效抑制脆化。这背后是杂质元素在晶界偏聚，降低了晶界结合力。
4. 可逆性：两者都可以通过在高于 600°C 的温度下重新加热，然后快速冷却来消除或减轻脆性。

理解这种关联，有助于我们从材料成分设计和热处理工艺优化的角度，系统地解决热脆问题。

防患于未然：热脆性断裂的预防与修复策略

面对热脆性这一顽疾，我们并非束手无策。

• 预防措施：在材料选用阶段，应选择对热脆不敏感的钢种，严格控制钢中磷等有害杂质的含量，并添加适量的钼、钨等有益元素。此外，通过预先的冷加工变形，可以在一定程度上降低材料的脆化倾向。
• 修复处理：对于已经发生轻微至中度热脆的零件，例如长期服役后冲击韧度从 120 J/cm² 下降到 60 J/cm² 以下的电厂高温螺栓，可以采取修复性热处理。将零件加热至 600-650°C 进行一次高温回火，或进行正火（淬火）后回火，随后必须快速冷却，以抑制杂质元素在晶界再次偏聚，从而恢复其室温韧性。

结语：超越事后补救，迈向主动式失效分析

热脆性断裂的案例反复提醒我们，关键设备的安全运行不能仅仅依赖于事后的故障排查。这种看似简单的断裂背后，隐藏着复杂的冶金学演变。没有专业的失效分析，企业很可能只是更换了零件，却忽略了导致问题的根本工况或材料选型缺陷。这不仅是重复性失效的开始，更是重大安全隐患的根源。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式失效分析。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
