失效分析深度解析：揭秘高温部件的“隐形杀手”——蠕变断裂

在高温、高压的工业环境中，如发电厂的蒸汽管道、航空发动机的涡轮叶片，材料的可靠性是安全生产的生命线。然而，一种隐蔽而持续的损伤模式——蠕变，正像一个“隐形杀手”，在工程师们不易察觉的情况下，悄然侵蚀着关键部件的寿命。专业的失效分析不仅能在事故后查明真相，更能通过对蠕变机理的深刻理解，预见并防范这类灾难性事件的发生。

当“韧性”失效：一个看似脆断的蠕变断裂案例

想象一个场景：一根服役多年的高温蒸汽管道突然爆裂。现场检查发现，断口平齐，管壁没有明显的变薄或拉伸变形，呈现出典型的脆性断裂特征。这让工程师们大惑不解——本应具有良好塑性的耐热钢，为何会如此“脆弱”？

图1 蠕变导致的蒸汽管道爆管（宏观呈脆性，但微观组织已严重劣化）

这正是蠕变断裂最富迷惑性的一面。虽然蠕变本质上是材料在恒定应力和高温下的缓慢塑性变形，但这种变形可能高度局域化，集中在微观的晶界上。当晶界因蠕变损伤而弱化，最终的断裂可以在宏观上不表现出任何塑性变形的迹象，呈现出“假脆性”的迷惑表象。

理解蠕变的时间轨迹：从经典三阶段曲线说起

要理解蠕变，就必须了解其发展的“时间剧本”——典型的蠕变曲线。这条曲线描绘了在恒定温度和应力下，材料的变形如何随时间演进，尤其是在工程中常见的回复蠕变（通常发生在0.15 T_m 至 0.85 T_m，T_m为材料熔点）中。

图2 典型的高温蠕变曲线

• 第一阶段 (初期蠕变, I): 材料开始变形，变形速率较快。此时，材料内部的位错运动导致加工硬化，使变形速率逐渐减慢。
• 第二阶段 (稳态蠕变, II): 这是蠕变寿命的关键阶段。加工硬化与高温下的回复/再结晶软化达到动态平衡，蠕变速率降至最低并保持近乎恒定。这一阶段越长，说明材料的抗蠕变性能越好，服役寿命也越长。
• 第三阶段 (加速蠕变, III): 随着损伤累积（如微裂纹、空洞的形成），材料的有效承载面积减小，变形速率急剧增加，直至最终断裂。

温度和应力是这场“悲剧”的催化剂。如图3所示，应力或温度的任何提升，都会显著缩短稳态蠕变阶段，加速断裂的到来。

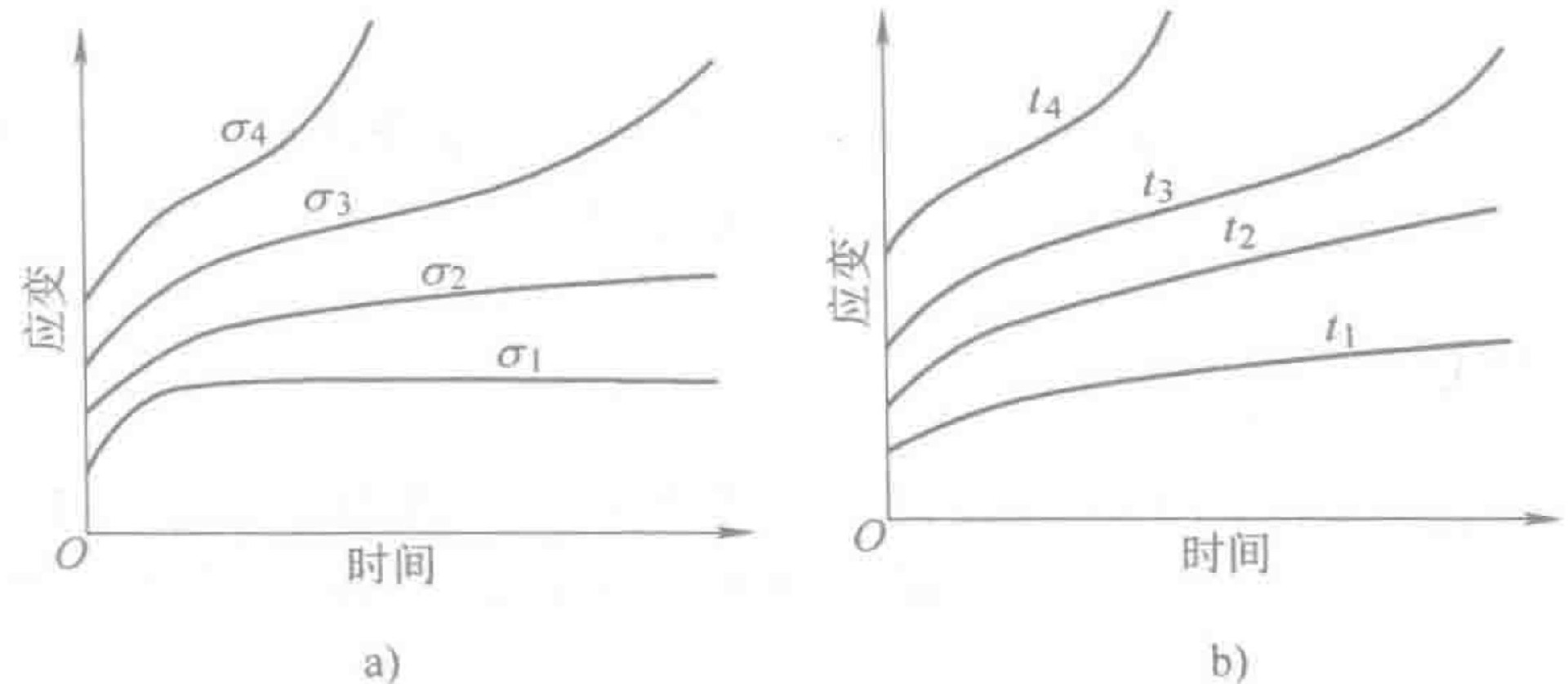

图3 温度与应力对蠕变曲线的影响

失效分析的核心：深入微观世界，追踪蠕变的真正元凶

宏观的蠕变曲线只是结果，真正的“犯罪现场”隐藏在材料的微观组织之中。一次成功的失效分析，必须像法医一样，通过显微镜深入材料内部，寻找蠕变留下的确凿证据。这些证据往往比宏观断口更能揭示失效的根本原因。

元凶一：珠光体球化——强度的“慢性腐蚀”

对于在高温下长期服役的珠光体耐热钢（如电站锅炉常用的20G钢），其组织演变是必然的。初始状态下，钢中强化相——渗碳体呈层片状（即珠光体）。在高温作用下，这些层片会自发地向更稳定的球状形态转变，这个过程称为“珠光体球化”。

球化后的碳化物颗粒粗大，且倾向于在晶界聚集。这极大地削弱了晶界对位错滑移的阻碍作用，导致材料的室温强度、屈服强度以及至关重要的高温蠕变极限和持久强度全面下降。这就像建筑的钢筋结构被逐渐腐蚀，最终导致整体垮塌。

元凶二：石墨化——潜伏的脆性“地雷”

对于一些不含铬（Cr）或铬含量不足的碳钢和低合金钢，在高温下长期工作，会发生一种更危险的组织蜕变——石墨化。这是渗碳体分解，析出游离的石墨。石墨本身强度极低，它的存在如同在钢的基体中埋下了无数微小的裂纹源。

当石墨化严重时，材料的塑性和冲击韧性会灾难性地下降，即使在正常工作应力下也可能突然发生脆性断裂。合金元素在其中扮演着关键角色：铬（Cr）、钛（Ti）、铌（Nb）能有效形成稳定碳化物，抑制石墨化；而用铝（Al）脱氧的钢，以及含有镍（Ni）、硅（Si）的钢，则有促进石墨化的倾向。

图4 长期服役后爆裂的20G钢管微观形貌，可见蠕变空洞和组织劣化

在对爆管的微观分析中，我们能清晰地看到，除了珠光体完全球化，晶界上已经形成了大量由空洞连接而成的微裂纹。这些微观损伤的累积，正是导致宏观脆性爆管的直接原因。

诊断与预防：如何构建针对蠕变断裂的防御体系

面对蠕变这一“隐形杀手”，被动的事故调查远不如主动的预防与监控。一个完整的防御体系应包括：

1. 宏观检查： 定期检查部件表面是否有氧化、龟裂现象，并测量关键尺寸，监控蠕变变形量。
2. 微观诊断： 这是核心环节。通过金相分析、扫描电镜（SEM）等手段，定期评估材料的组织演化程度（如珠光体球化等级）和蠕变空洞的萌生情况。
3. 精准识别： 蠕变断裂的断口通常呈沿晶断裂特征，并伴有明显的高温氧化色。在扫描电镜下，可以观察到布满蠕变孔洞的冰糖状晶粒表面，这是区别于其他沿晶断裂（如应力腐蚀）的关键指纹。

理解蠕变断裂的原理，是每一位材料和设备工程师的必修课。但要真正破解一次复杂的失效案例，往往需要跨学科的知识和精密的分析手段。这种从宏观表象到微观本质的层层深入的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试报告，而是一个能够指导设备安全运行和材料升级的根本性答案。
