超越规格书：揭秘电炉炼钢石墨电极失效与高消耗的“隐形杀手”

在特种冶金的第一线，没有什么比电弧炉（EAF）的非计划停机更让工程师头疼。当一根价值数万、直径半米多的超高功率（UHP）石墨电极在炉内突然断裂，带来的不仅是电极本身的损失，更是数小时的生产停滞、钢水质量波动以及潜在的安全风险。您拿着供应商提供的完美规格书（COA），上面的电阻率、强度、密度数据无懈可击。那么，问题究竟出在哪里？

作为在精工博研实验室深耕多年的碳材料科学家，我见过太多类似的“悬案”。答案往往隐藏在规格书的字面数据之下——那些决定电极在极端工况下“生死”的微观结构与热-机耦合性能。本文将带您跳出常规参数的束缚，从失效分析的视角，深度剖析影响石墨电极性能的真正关键，并揭示如何通过精准的石墨电极性能检测来规避这些“隐形杀手”。

一、致命的误区：为什么“合格”的电极依然会断裂？

电弧炉炼钢，本质上是一场在数千摄氏度高温、剧烈电磁搅拌和频繁机械冲击下的“暴力美学”。电极不仅要作为导体承受数万安培的电流，还要忍受废钢坍塌的撞击和钢水、炉渣的化学侵蚀与高温氧化。一份常规的规格书，通常只告诉你以下“静态”信息：

• 电阻率 (Resistivity): 决定焦耳热损耗，是基础指标。

• 体密度 (Bulk Density): 反映致密程度，与抗氧化性相关。

• 机械强度 (Flexural/Compressive Strength): 表征其抵抗外力的能力。

• 灰分 (Ash): 影响钢水纯净度的杂质含量。

这些参数固然重要，但它们无法完整描绘电极在炉内的动态行为。一份合格的规格书只能保证产品“出厂”，却无法预测其在炉内的“生死”。 真正的性能瓶颈，源于以下几个被忽视的维度。

1. 热震稳定性：性能的“木桶短板”

电极的宿命，是在“冰火两重天”中反复煎熬。从常温吊装，到通电后尖端瞬间升至3000°C以上，再到冶炼周期间歇性的冷却，巨大的温度梯度在电极内部产生毁灭性的热应力。决定其抗热震能力的关键，并非单一的强度指标，而是一个综合性能指数，主要由以下三者决定：

• 热膨胀系数 (CTE): 这是最关键的参数。CTE越低，温度变化时产生的内部应力就越小。这也是为什么超高功率电极必须选用昂贵的针状焦作为核心骨料的原因——其高度各向异性的针状结构，在成型后能保证电极在轴向上具有极低的CTE。

• 导热系数 (Thermal Conductivity): 导热性越好，电极内部的热量越容易散发，温度梯度减小，热应力也随之降低。

• 弹性模量 (Elastic Modulus): 模量越低，材料的柔韧性越好，在同等应力下产生的应变能力更强，不易脆断。

失效的真相： 两批次电极，即便强度和电阻率相近，但如果其核心原料针状焦的质量有别，导致CTE存在细微差异，其在超高功率、长电弧操作下的热震稳定性就会天差地别。这正是许多断裂事故的根源。

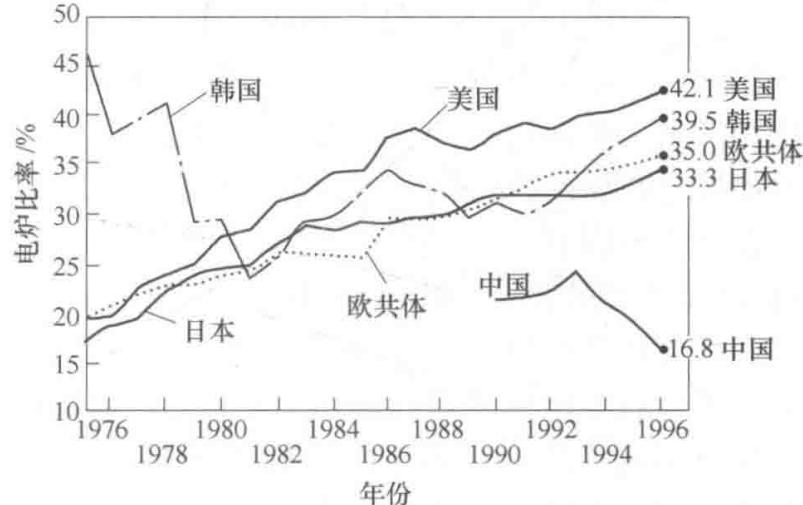

图1. 全球主要国家电炉炼钢比率的持续增长，对石墨电极的性能要求日益严苛

2. 电极接头：系统的“阿喀琉斯之踵”

超过70%的电极断裂事故发生在接头区域。电极接头并非简单的连接件，而是整个电极柱系统中的热-机-电应力集中中心。

• 电学瓶颈： 接头的截面积小于电极本体，电流密度更高，导致其在连接处产生更高的电阻热。

• 力学瓶颈： 此处承受着整根下部电极柱的重量、电磁力以及机械振动。

• 热学不匹配： 为保证连接强度，接头通常采用比电极本体更高等级的针状焦，其致密度更高、强度更大。但这往往也意味着二者的CTE存在差异。在剧烈的温度波动中，电极与接头之间因膨胀不匹配而产生的剪切应力，是导致螺纹脱扣或根部断裂的主要原因。

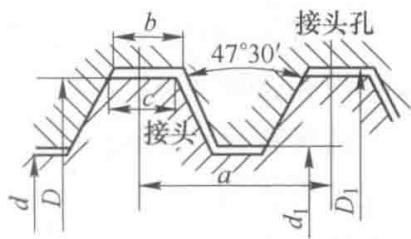

图2. 圆柱形接头示意图

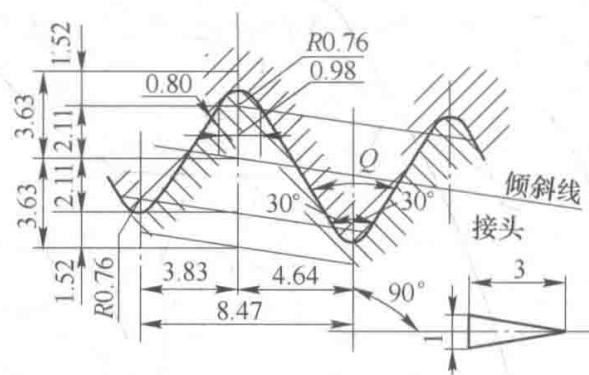

图3. 现代电极普遍采用的圆锥形接头

操作的陷阱： 原文中提到“两根电极连接处端面间缝隙应不大于0.5mm”，这至关重要。过大的缝隙会导致接触不良，局部电流过大，瞬间产生的高温足以熔断接头。而连接时扭矩不足，则会在电炉的振动下导致接头松动，形成电弧，最终烧毁。

二、从“事后分析”到“事前预警”：如何进行有效的性能检测？

与其在事故发生后亡羊补牢，不如通过先进的检测手段，在采购和使用前就识别出潜在的风险。真正的质量控制，始于对规格书背后微观世界的深刻洞察。

1. 超越常规：建立多维度的性能评价体系

除了常规的理化性能指标，一个全面的石墨电极性能检测方案，应至少包含以下核心项目：

• 热膨胀系数 (CTE) 精密测量： 这是预测热震稳定性的核心。通过热膨胀仪精确测定电极和接头在不同温度区间的CTE曲线，可以评估二者的热匹配性，从源头预防接头失效。

• 微观结构分析 (SEM/EBSD): 利用扫描电镜（SEM）观察针状焦的形态、取向度、孔隙分布以及是否存在微裂纹。这些微观特征直接决定了材料的宏观性能。

• 石墨化度综合评估 (XRD & Raman): X射线衍射（XRD）可以测定d₀₀₂晶面间距，拉曼光谱（Raman）可以分析I_D/I_G比值。两者结合，能比单一方法更准确地评价材料的石墨化程度，而这直接关系到电导率、热导率和抗氧化性。

• 热物理性能测试： 包括导热系数和比热容，这些是进行精确热应力仿真分析、优化操作工艺（如冷却水流速）的基础数据。

下表对比了不同功率等级电极的关键性能要求，可以看出，从普通功率到超高功率，其性能提升是系统性的，而这背后正是原料（从普通石油焦到针状焦）和工艺的巨大差异。

表1：不同功率等级石墨电极关键物理性能对比 (参考YB818-78及行业数据)

2. 降本增效的技术路径：抗氧化涂层

电极消耗不仅包括断裂，还包括在炉内高温下的氧化（侧壁消耗）和电弧升华（端部消耗）。抗氧化涂层技术是降低侧壁消耗的有效手段。

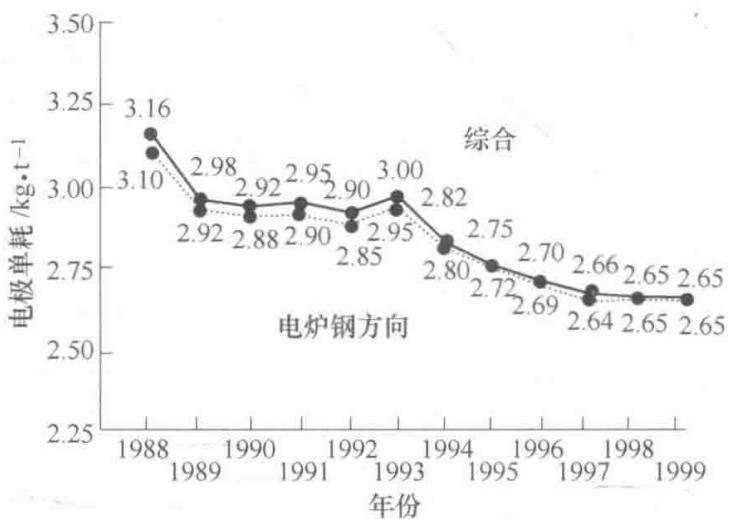

图4. 通过工艺改进（如铁屑预热、水冷等）可有效降低电极单耗

原文中提到，铝基金属陶瓷涂层能使电极消耗降低20%~25%。但涂层的效果好坏，关键在于其与石墨基体的结合强度和高温下的稳定性。一个劣质的涂层，可能在冶炼初期就已剥落，形同虚设。

如何评估涂层质量？通过SEM观察涂层与基体的界面，分析是否存在孔洞或间隙；利用EDX能谱分析，确定涂层元素的分布均匀性；并通过模拟实际工况的热循环测试，检验其抗剥落能力。这些都是确保涂层真正发挥作用的必要验证。

结论：从材料使用者到材料驾驭者

对于身处新能源、半导体、特种冶金等前沿领域的工程师而言，碳材料的性能边界，往往就是产品性能的边界。电炉炼钢中的石墨电极，只是其中的一个缩影。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的“蛛丝马迹”，翻译成指导你工艺优化、供应链筛选和性能突破的“行动指南”。当常规检测手段已无法解释您的困惑，当规格书上的完美数据与残酷的现实性能背道而驰时，或许是时候寻求更深层次的微观洞察了。
