剖析水泥窑内衬：镁铬砖中六价铬的分布特征及成因

在水泥生产的核心设备——回转窑中，镁铬砖曾因其优异的高温性能和抗侵蚀性而占据重要地位。然而，其应用也带来了一个棘手的环保问题：在使用过程中，砖内性质稳定的三价铬（Cr³⁺）会在窑内特定热工条件下被氧化为高迁移性、高毒性的六价铬（Cr⁶⁺）。这使得废弃的镁铬砖被归类为危险废物，其处理和管理成为行业亟待解决的难题。

要有效控制这一风险，首先必须精确掌握六价铬在窑衬不同部位的生成量与分布规律。这不仅关系到废砖的风险评估与安全处置，也为开发更环保的无铬耐火材料提供了关键依据。那么，在实际运行的水泥窑中，六价铬的分布究竟呈现何种特征？其背后的生成机理又是什么？

一项针对华北某大型新型干法水泥窑的实地研究，为我们揭示了答案。该窑规格为Φ4.7×74 m，日产能达4000吨，所用镁铬砖的原始Cr₂O₃含量为4%。通过对窑体不同区段拆卸下来的镁铬残砖进行系统取样与分析，我们得到了详尽的数据。

六价铬分布的实测数据

对沿窑长分布的30米镁铬砖衬里进行分析，总计残砖重量为181.14吨，其中检测出的六价铬总量高达183.39千克。其在不同区段的具体分布情况见表1。

表1：4000 t/d 新型干法水泥窑各区段镁铬残砖的Cr⁶⁺含量分析

数据清晰地揭示了六价铬分布的两个“重灾区”：

1. 窑口附近区域 (3～9.5m)：此区段的单位残砖六价铬含量达到惊人的2.58 kg/t，产生的六价铬绝对量为118.62 kg，占总量的64.7%。这是六价铬生成最为剧烈的区域。
2. 窑中段高温区 (16～25m)：该区域包括两个子段（16～21.5m 和 21.5～25m），单位含量分别为0.77 kg/t 和 1.00 kg/t，六价铬生成总量也达到了50.87 kg。

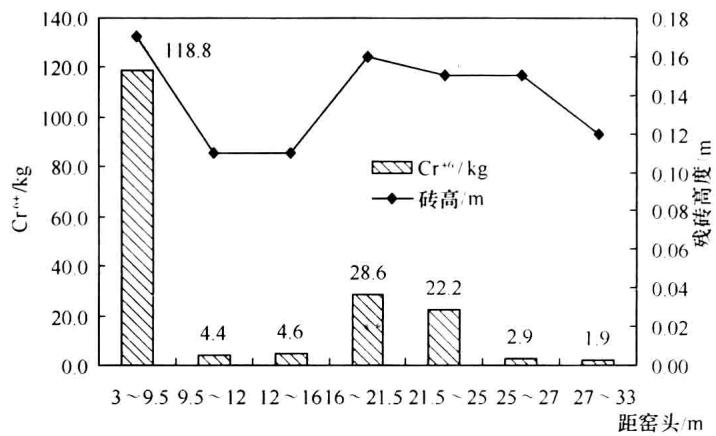

这种沿窑长极不均匀的分布特征，通过图示可以更直观地呈现。

六价铬生成热点区域的形成机理

为什么六价铬会在这两个特定区域富集？这背后是窑内复杂的物理化学环境所决定的。

窑口区域 (3～9.5m) 的强氧化氛围

该区域靠近窑头燃烧器，但燃烧过程尚未完全，导致窑气中存在大量的过剩空气，形成了极高的氧分压。这种强氧化性气氛是促使Cr₂O₃中稳定的Cr³⁺向Cr⁶⁺转化的首要驱动力。在此环境下，即使温度不是最高，化学反应平衡也极大地倾向于生成六价铬酸盐。

窑中段 (16～25m) 的高温与碱挥发协同作用

这一区段是物料煅烧和熟料形成的关键区域，温度极高。高温本身为氧化反应提供了充足的活化能。更重要的是，窑料中的碱性组分，特别是K₂O，在高温下开始大量挥发，形成碱蒸气气氛。这种高温、高碱性的环境极大促进了Cr₂O₃的分解和氧化，并与碱金属氧化物反应生成可溶性的六价铬酸盐（如K₂CrO₄），并渗透到砖体内部。

综上所述，对废弃镁铬砖进行处理时，不能将其视为均质材料。必须根据其在窑内的原始位置进行分区管理。特别是窑口附近和窑中段的残砖，因其六价铬含量极高，环境风险也最大，需要采取更为严格的处置措施。准确的区域划分和成分定量分析，是实现这一切的前提。

对材料进行精准的成分分析与失效机理研究，需要深厚的专业知识与精密的仪器设备。它不仅能揭示材料在服役环境中的行为，更能为后续的风险管控与新材料研发指明方向。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业提供耐火材料六价铬含量检测与失效分析服务，可靠准确。欢迎沟通交流，电话19939716636
