颗粒与柱状活性炭怎么做出来：成形不是“包装”，而是强度与压降的起点（Granular and Pelletized Carbons）

要点速览（TL;DR）

• 很多气/液净化应用要求活性炭以颗粒或成形体形式提供，否则压降、装填与再生都无法工程化。
• 原料可直接是已成形的炭（如木炭、椰壳炭），也可先把煤粉等粉体用粘结剂制成团块/挤出条，再炭化与活化。
• 机械强度与孔结构存在天然拉扯：活化越深孔容越高，密度与强度往往越低；开放孔结构通常比细孔结构更不耐磨。
• 柱状炭常通过“粉体+粘结剂→热混捏→挤出→干燥→炭化（400–500°C）→气体活化”的链条制备；碱（NaOH/粉笔等）可中和焦油酸性基团并改善活化表现。
• 粉末脱色炭再成形在商业上不算主流，但在食品饮料等行业因无尘化有应用；这类团聚体在水中若要充分释放容量，往往需要在使用中解聚。

关键概念与术语表

为什么必须成形：装置需要“能装、能跑、能再生”

活性炭如果以粉末状态进入固定床，压降会迅速失控，且再生与更换困难；因此大量应用要求颗粒或成形体。要做到这一点，要么选用天然成形原料（木炭块、椰壳炭颗粒等），要么把粉体原料（如煤粉）先成形再炭化与活化。

强度与孔容的矛盾：活化越深不一定越好

很多工程问题并非“吸附容量不够”，而是床层在运行中粉化、压降升高或颗粒破碎。活化越深孔容越高，但密度与强度下降的趋势也更明显；开放孔结构通常更脆，细孔结构往往更耐磨但动力学与可达性需要配套。成形活性炭的工艺窗口，本质上是在“容量—动力学—压降—粉化”之间找平衡。

柱状炭的典型工艺链：热混捏—挤出—炭化—活化

柱状炭通常从细粉原料开始：

1）粉体与粘结剂在加热糊化混捏机中混合，形成可流动塑性料；
2）挤出形成直径 ≥1 mm 的条状（或用压制设备间歇成形）；
3）干燥后切断成长度约等于直径的短柱；
4）化学活化或先在 400–500°C 炭化，再进行蒸汽/CO₂ 气体活化。

常见粘结剂包括煤焦油、木焦油、木质素磺酸盐、酚醛类或其缩聚物。碱（如 NaOH、粉笔等）可中和焦油酸性基团并改善后续气体活化。

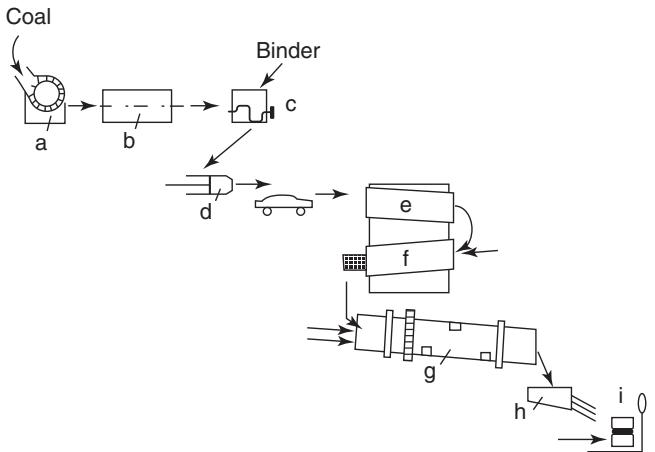

图1. 柱状活性炭生产流程示意：破碎—粉磨—混捏—挤出—干燥—炭化—活化—筛分—包装（原始图 9.10）

一个代表性路线：脱灰硬煤→成形→炭化→流化床活化

某些工艺会先对硬煤脱灰并进行部分氧化，再加入粘结剂成形挤出；随后在回转窑 900–1000°C 炭化得到活性焦骨架，再在多级流化床中用蒸汽进行部分气化活化。该路线把“原料底噪控制（脱灰）”与“强度/孔结构控制（分段热历史）”结合起来，更有利于获得耐磨颗粒。

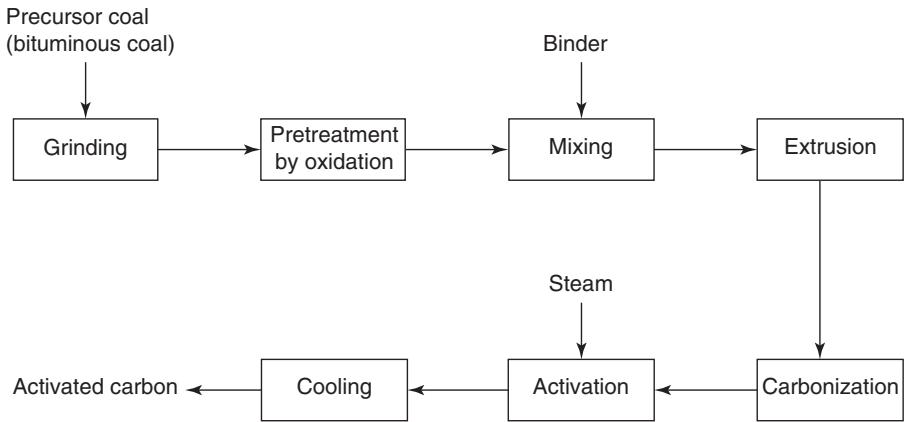

图2. 成形活性炭的关键生产步骤示意（原始图 9.11）

特殊形态：粉末脱色炭再成形与微孔碳球

把已活化粉末脱色炭再成形在商业上并不主流，但在食品饮料行业因无尘、易操作而有应用；要充分利用其水相吸附能力，往往需要在使用中使团聚体解聚。另有专利描述以沥青制备微孔碳球：熔融—分散—空气氧化固化—蒸汽活化，体现出“先把形态做出来，再把孔结构做进去”的思路。

常见问题（FAQ）

1. 为什么不能直接用粉末炭做固定床？ 压降会极高且容易堵塞，运行与再生都不工程化，通常需要颗粒或成形体。

2. 活化程度为什么会影响强度？ 活化本质是气化开孔，会削弱骨架并降低密度，活化越深孔壁越薄，强度下降更明显。

3. 粘结剂最关键的作用与风险是什么？ 作用是提供成形与结构保持；风险是带入灰分/挥发物或改变孔结构与表面化学，需要窗口控制。

4. 为什么有时要先脱灰再成形？ 原料灰分会在活化中被放大并影响质量与副作用，脱灰有利于一致性与高端用途。

5. 成形颗粒在水相应用为什么可能“用不满容量”？ 团聚体内部扩散慢且可达性差，若不解聚或不优化孔结构，实际可用容量会被动力学限制。

精工博研-国磨质检（国家级石墨检测平台）

• 依托国家磨料磨具质量监督检验中心能力体系**，

• 面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料

• 提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。

• 依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。

• 针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

  欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
