吸附法表征：比表面积（BET 法）（BET）给总表面积，t-plot 拆外表面与微孔体积，十六烷基三甲基溴化铵（CTAB）外表面积（CTAB）只看可达外表面（Sorption Analysis）

日期：2026-03-15 浏览：1

要点速览（TL;DR）

吸附法满足“快且可重复”的工业需求，炭黑行业常用吸附质为氮气与碘；表面积指标以 m²/g 表示（NSA/BET、STSA、CTAB），而碘吸附值 I₂A 以 mg/g 表示。
**氮吸附（−196°C）**的 BET 法是最常用的表面积测定方法：对炭黑等温线形状友好、可做多点拟合，准确性与重复性较好；BET 表面积包含外表面与孔内表面。
de Boer t-plot可从同一条氮吸附等温线中分离出总表面积、外表面积（STSA）与微孔体积：非多孔炭黑呈直线，多孔炭黑在孔填充时出现偏离，外推截距可给微孔体积。
碘吸附值常用于炉法工厂过程控制，数值水平与 BET 同量级，但在“表面氧化”或“可萃取物多”时可能失真。
CTAB 分子更大，无法进入微孔，因此 CTAB 表面积主要代表外表面/可达表面；但行业更推荐 STSA，相关美国材料与试验协会（ASTM）/国际标准化组织（ISO）标准已转向 STSA。

氮吸附在 −196°C 下进行，可计算比表面积并探测孔隙结构。BET 方法因炭黑等温线形态通常较好，易获得稳定拟合，适合工业快速质控。BET 结果包含孔内表面积，因此在存在微孔的高比表面积炭黑上，BET 往往显著大于外表面指标。

de Boer t-plot 以吸附层统计厚度 t 为横轴，把吸附量 V_a 对 t 作图：

原始内容给出一条用于计算统计厚度的主曲线（基于非多孔 N762 等温线口径）：

t = 0.88(p/p₀)² + 6.45(p/p₀) + 2.98

其中 p 为平衡压力，p₀ 为饱和蒸气压，t 以 nm 计。

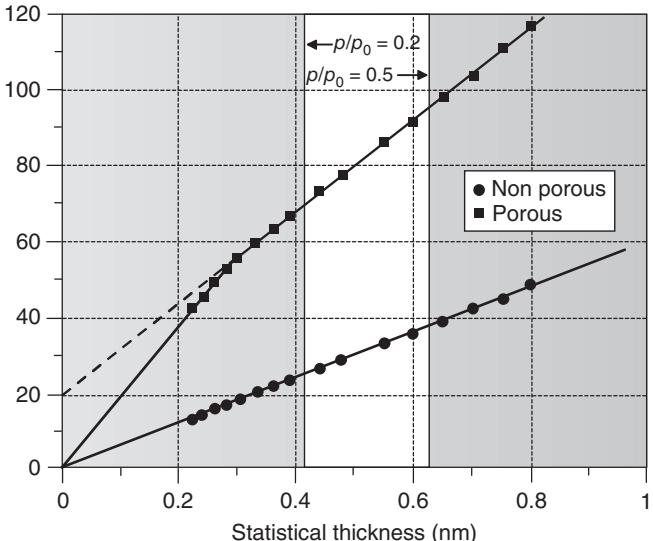

图1. t-plot 示例：非多孔为直线，多孔在孔填充时出现偏离（原始图 10.31）

碘吸附从 KI/I₂ 水溶液中进行，是炉法工厂常用的过程控制指标。尽管碘分子比氮更大，该方法仍会在一定程度上反映孔表面贡献。但当炭黑表面有较多可萃取物或经过氧化后处理时，碘吸附值可能被显著影响，导致“数值很好但结构解释错误”的风险。

CTAB 分子占据面积约 0.616 nm²，远大于氮分子，无法进入微孔，因此 CTAB 更偏向外表面/可达表面指标。其优势是对表面可萃取物与表面氧化物不敏感；但行业更推荐 STSA 作为外表面指标，因此相关 CTAB 标准已逐步退出并以 STSA 取代。

为什么 BET 表面积常比电镜外表面积更大？因为 BET 包含孔内表面积，而电镜/SA_EM 主要是外表面，微孔贡献不会被电镜识别。
t-plot 为什么能给微孔体积？因为孔填充导致 V_a–t 偏离直线，孔填充后的线性段外推截距可对应“额外吸附量”，即微孔体积贡献。
为什么需要选“主 t 曲线”？因为 t-plot 需要用非多孔参考等温线建立统计厚度基准，选错基准会导致 STSA 与微孔体积计算偏差。
碘吸附为什么会失真？表面可萃取物或表面氧化会改变碘的相互作用与可达性，使碘吸附不再主要反映孔结构。
CTAB 与 STSA 的关系是什么？两者都用于外表面评估；CTAB 用大分子排除微孔，STSA 用 t-plot 从氮等温线中分离外表面，行业更倾向 STSA 作为统一口径。
