碳纤维力学性能的上限与下限：模量域、强度域与缺陷统计

要点速览（TL;DR）

• 碳纤维的强度与模量差异很大，前驱体类型与制造过程窗口决定了力学性能落在哪个区域。
• 商业化碳纤维通常呈现两类“对立组合”：高模量域（HM）与高强高韧域（HT），其差异用比强度/比模量最容易看清。
• 石墨单晶的弹性常数 c₁₁ 约为 1060 GPa，只有在缺陷极少且层状结构完美取向时才可能接近；超高模量（UHM）商业纤维可达到该理论值的约 70%。
• 按理想断裂推导，碳纤维理论拉伸强度可到约 100 GPa，但工程上最大强度长期停留在 8 GPa 以下，说明“缺陷统计”比“键能上限”更主导。
• 量测结果强依赖标距长度与纤维直径：标距越短、直径越小，统计上遇到临界缺陷的概率越低，测得强度越高，需要靠标准化方法锁定可比性。

关键概念与术语表

核心逻辑：碳纤维“强”的来源与“测得不够强”的原因

碳纤维的力学优势来自强 C—C 键构成的有序碳结构。与之相比，金属的塑性变形机制决定了它们很难同时把强度与刚度推到同一数量级。碳纤维更接近脆性断裂行为，强度在很大程度上由缺陷触发的裂纹扩展控制，因此“强度到底是多少”不仅与材料本体相关，也与缺陷统计与测试条件相关。

把不同等级碳纤维与其他结构材料放在同一坐标系比较时，商业化碳纤维往往分成两类：一类追求更高模量（HM），另一类追求更高强度与更高断裂应变（HT）。这两类在比强度与比模量的二维空间里形成明显分区。

图1. 不同等级碳纤维的比强度与比模量对比：HM 域与 HT 域的分区

从理论刚度到理论强度：100 GPa 为什么“看得到但摸不到”

石墨单晶的 c₁₁ 约为 1060 GPa。只有在类石墨层完美取向且几乎无缺陷的情况下，纤维模量才可能逼近这一上限；商业 UHM 纤维可达到约 70% 的水平。

对理想材料的强度推导，通常把断裂理解为截面上所有键同时断裂，并要求断裂所需能量等价于新表面的形成能。理论强度 σ_theor 可由杨氏模量 E、表面能 γ 与晶格距离 a 估算：

σ_theor = √(E·γ/a)

对石墨体系，常用近似是 σ_theor ≈ E/10。把理论最大模量代入后，可得到碳纤维理论最大拉伸强度约为 100 GPa。

现实强度远低于理论值：PAN 基路线在 1980 年代以来的最大拉伸强度长期低于 8 GPa。这一差距把问题指向“缺陷规模与概率”，而不是“键能不足”。

前驱体路线的现实取舍：为什么 PAN HT 仍是主流

沥青基路线在理论上可以覆盖 PAN 基纤维的强度—模量范围，但长期以来潜力并未完全兑现。商业市场中占主导的仍是 PAN 基 HT 型纤维，其中一个关键原因是断裂应变：先进复合材料需要足够的断裂韧性，商业 PAN 基 HT 型纤维可实现约 1.5%–2.5% 的断裂应变。另一层原因来自原料质量控制：PAN 作为合成聚合物更易严格控制质量，而石油沥青与煤焦油沥青作为半天然原料，其组成会随沥青类型与热历史产生显著波动。

各向异性沥青衍生的 UHM 纤维在应用上更可能长期集中于航天结构与碳纤维增强碳材料（碳/碳复合材料）等特定场景。

标距与直径效应：缺陷统计如何“改写”测试强度

脆性断裂材料的极限强度与最小尺寸缺陷高度相关，更准确地说，与给定体积内出现临界裂纹源的概率相关。标距长度越短，统计上遇到临界缺陷的概率越低，因此测得强度会明显升高。Weibull 统计可用于描述这种概率行为，这也解释了为什么碳纤维强度测试必须标准化，否则不同实验条件之间难以比较。

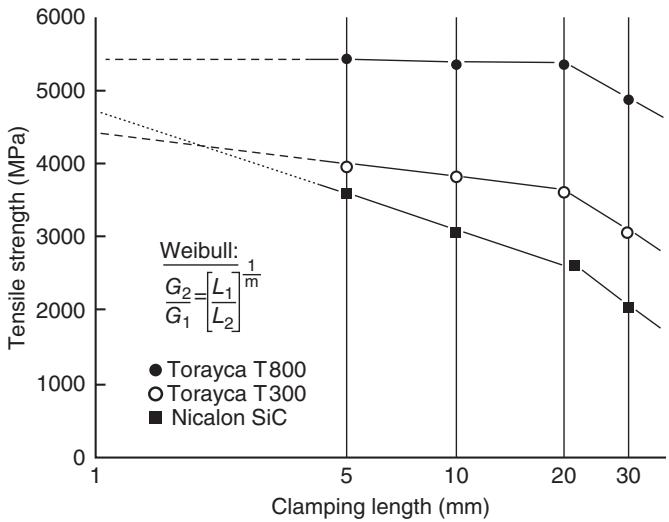

图2. 标距长度对碳纤维与 SiC 纤维拉伸强度测量结果的影响

直径越小，内禀缺陷出现的概率通常越低，强度也会随之上升。商业碳纤维直径近年来呈现减小趋势，新一代 IM 超高强纤维平均直径可到 5–6 μm，而传统高强纤维常见直径在 7–9 μm。进一步降低直径在统计意义上可能继续推动强度上升，但同时会带来纺丝与后续工艺的窗口挑战。

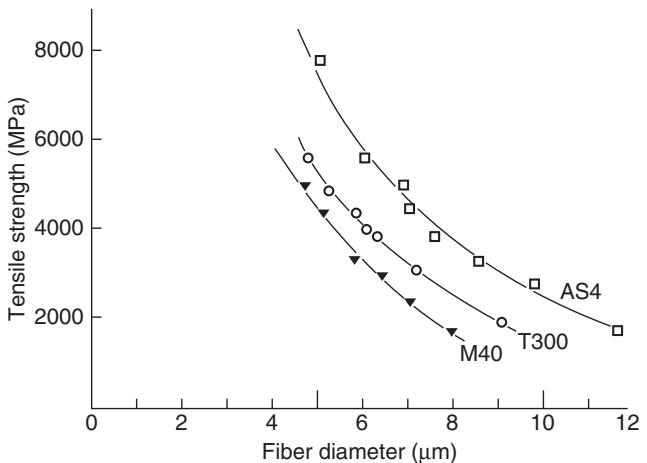

图3. 纤维直径对商业碳纤维拉伸强度的影响示意

实操落地与边界条件

强度与模量的“真实可用值”，必须与测试标距、试样制备、加载方式与统计口径绑定描述。对制造端而言，提升强度的最直接方向是减少内部与表面裂纹源，并通过工艺把缺陷分布压缩到更可控的范围。对应用端而言，材料卡片应同时给出断裂应变与强度离散性信息，否则复合材料结构的可靠性难以评估。

常见问题（FAQ）

1. 为什么碳纤维会分成 HM 与 HT 两大域？ 微结构取向与缺陷谱的取舍不同：提高模量往往依赖更强取向与更高终温处理，而高强高韧更依赖缺陷控制与断裂应变。

2. 为什么理论强度能到 100 GPa，但工程上只有几个 GPa？ 理论推导假设几乎无缺陷且键同步断裂；工程纤维强度主要由缺陷触发断裂并受统计概率控制。

3. 沥青基纤维为什么没有完全替代 PAN 基？ 原料组成波动更大且工艺窗口更敏感，规模化一致性更难；同时 PAN 基 HT 在断裂应变与综合可制造性上更均衡。

4. 标距长度为什么会显著影响测得强度？ 标距越长，包含临界缺陷的概率越高，脆性断裂材料更容易在更低应力下失效。

5. 直径变小一定能提升强度吗？ 从缺陷统计角度有提升趋势，但仍取决于缺陷类型与工艺引入的新缺陷，不能把直径减小视为单一变量的线性增益。
