碳纤维的结构决定性能：取向度、层间距与缺陷谱的三角关系

要点速览（TL;DR）

• 碳纤维的刚度与强度首先由前驱体决定：中间相沥青（MPP）更容易获得更高的杨氏模量，而 PAN 前驱体更容易获得更高的拉伸强度。
• 工程可用的高性能增强纤维需要强各向异性取向，把类石墨层内的 C—C 键优选沿纤维轴向排列，才能在复合材料中释放出高刚度与高强度。
• 石墨层内为 sp² 杂化键合，层间存在离域 π 电子并形成导电带，因此石墨沿层方向具有高电导与热导，但层间键合弱，导致剪切模量极低。
• 石墨单晶的关键弹性常数为 c₁₁、c₃₃ 与 c₄₄：若层面完全沿纤维轴向取向，轴向理论模量上限为 1060 GPa，而 c₄₄ 仅约 4.5 GPa，提示“层间剪切弱”是结构级短板。
• 取向度可用 Ruland 参数 q 表征，层间距 c/2 可作为缺陷程度的可测指标；高温后处理会降低 c/2 并“愈合”部分结构缺陷，但也会把剪切弱点暴露得更明显。

关键概念与术语表

核心逻辑：把“石墨层的强”做成“纤维轴向的强”

碳纤维并不是理想石墨晶体，更接近“无序碳材料 + 多环芳香层状结构”的组合：类石墨层片的有序程度、尺寸与沿轴向的超分子取向，共同决定了力学与物理性能。要让碳纤维成为复合材料的增强体，关键不是把层片做得更大，而是让层片在统计意义上更一致地沿轴向取向，并把宏观缺陷压到更低概率。

从历史路线看，人造丝曾是较早实现高刚度与可观强度的前驱体之一，但工艺难度与经济性限制了进一步推进。各向同性沥青路线在成本上更有吸引力，但因为各向同性结构缺乏足够取向，强度不足，更适合隔热与填料。面向增强用途，高性能纤维几乎必然走向各向异性取向结构。

sp² 层状结构与导电带：强键与弱层间的并存

类石墨层内的 C—C 键合强度来自 sp² 杂化，层内形成类似石墨晶胞的聚集体。实际纤维结构相对于理想石墨更无序、更不完美，边缘、层片错排与层面弯曲等结构会引入局部 sp³ 成分。HR-TEM 在 1970 年代后使层内原子致密堆积与缺陷形貌更可见。

图1. 高度石墨化碳结构的高分辨 TEM 形貌

HT 与 HM 型纤维的缺陷程度不同，薄片切片的明场像可直观看到层状结构取向与缺陷差异。

a

b

图2. 典型 HT 与 HM 碳纤维的 TEM 明场像对比：切片垂直于纤维轴向

层间的离域 π 电子提供沿层方向的高电导与热导；但层间键合弱，导致垂直于层面方向的强度与刚度明显更低。石墨单晶结构通常为六方晶胞，层间堆叠序列常见 ABAB，也存在 ABCABC 的菱方堆叠。

弹性常数与工程后果：轴向追极限，剪切要补课

对石墨单晶而言，c₁₁（层内方向）、c₃₃（层间方向）与 c₄₄（层间剪切）是三个最关键常数。若类石墨层面完全沿纤维轴向取向，理论最大轴向杨氏模量为 1060 GPa；垂直方向模量低一个数量级；剪切模量 c₄₄ 仅约 4.5 GPa。

这组三个数值意味着两个工程后果：第一，想要最高模量与强度，必须追求最高取向度；第二，理想层状结构的层间剪切弱点必须通过缺陷谱与结构组合来改善，否则高取向会带来低剪切抗力。

取向度 q 与层间距 c/2：两把“可测量的尺子”

取向度可用 Ruland 参数 q 表征，q=0 表示统计分布，q=1 表示完全取向。某些基于 MPP 的实验纤维可把模量推到接近单晶理论值，但高取向往往伴随更低的剪切抗力。

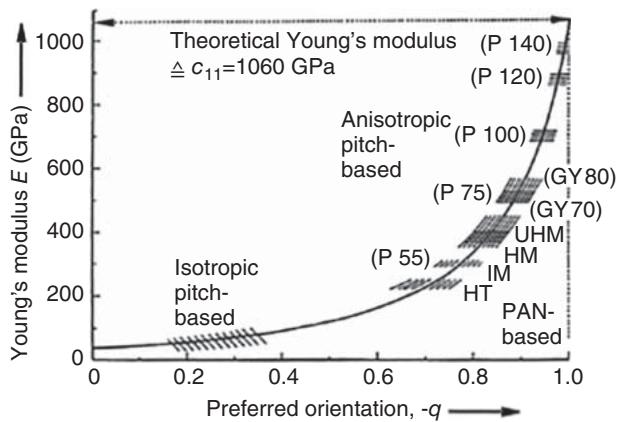

图3. 纤维取向度 q 与杨氏模量的关联：不同纤维类型的对比

层间距 c/2 是更容易测量的缺陷指示量。商业纤维的 c/2 随后处理会下降，反映高温退火对结构缺陷的“愈合”效应。石油焦等可石墨化材料的 c/2 值可用于参照对比。

图4. 商业碳纤维与参照材料的平均层间距 c/2 对比及热处理后的下降趋势

热处理的“愈合”效应会提高密度与模量，但强度对终温并非单调提升。某些纤维在约 1800°C 附近出现强度谷值，与残余基团逸出造成的结构扰动有关；进一步退火改善有限。强度最大值常出现在约 1400°C 附近，并对稳定化阶段的氧化预处理较敏感。

缺陷谱：从晶格缺陷到形貌缺陷的双层叠加

结构缺陷可以分成两层：微观层面的晶格缺陷与宏观层面的形貌缺陷。微观缺陷包括层内缺陷、层间缺陷、堆垛层错与层片的位向错断等。前两类缺陷叠加会带来更大的层间距与堆垛层错，并导致 π 电子离域不完全，进而限制层方向剪切变形。位向错断若缺乏其他缺陷“分担”，也可能成为裂纹源。

图5. 热处理对层片平行堆叠域的影响：HT 与 MPP 体系的 TEM 明场像对比

宏观缺陷叠加在微观缺陷之上，例如纤维截面内外层差异、孔隙与裂纹等，其对力学与物理性能的影响与缺陷位于纤维截面的内核或外层有关。微观与宏观缺陷的耦合机制，以及它们与聚合物组成和工艺参数之间的对应关系仍有大量空间需要厘清，这也意味着进一步提升性能的机会依然存在。

结构模型与测量边界：从“带状/板状/管状”到更精细的截面解析

电子显微研究推动了多种超结构模型：平行堆叠的多环芳香层沿纤维方向排列，可呈带状、板状、软管/管状等形式，并可能以组合方式共存。随着炭化与石墨化，层片结构会更完善，管状曲率会趋于变平；但取向不足区域仍可能作为裂纹源保留。

对 PAN 体系而言，纺丝过程中的取向形成与随后的稳定化过程，决定了最终碳结构。围绕“前驱体结构—稳定化梯形结构—最终类石墨层”的连续对应关系仍不完整，一个重要原因在于长期缺少能在纤维表面到芯部之间进行足够精细、可重复结构解析的手段。原子力显微镜（AFM）等表征手段提供了进一步揭示截面结构差异的可能性。

实操落地与边界条件

结构表征建议同时抓两类量：取向度 q 与层间距 c/2。前者更直接指向可获得的轴向模量上限，后者更敏感地反映缺陷与热处理“愈合”程度。进入材料卡片阶段时，不能只给出轴向模量或强度，还需要给出层间剪切相关指标或其可替代表征，否则高取向材料在剪切与分层工况下的风险会被低估。

常见问题（FAQ）

1. 为什么 MPP 更容易做出更高模量？ MPP 的液晶取向机制更容易把层状结构沿轴向组织到更高取向度，从而逼近 c₁₁ 对应的模量上限。

2. 为什么高取向会带来剪切风险？ 理想层状结构的层间剪切模量 c₄₄ 极低，高取向会把轴向优势做出来，同时也暴露层间剪切弱点。

3. c/2 为什么能作为缺陷指示量？ 堆垛层错与层间缺陷会拉大层间距，高温后处理降低 c/2 反映缺陷部分被“愈合”或结构更有序化。

4. 热处理为什么可能出现强度谷值？ 某些温区会发生残余基团逸出并造成结构扰动，短时间内引入更显著缺陷，导致强度出现谷值而非单调上升。

5. 为什么说“截面从表面到芯部”的结构仍是难点？ 结构梯度与缺陷分布常在微米尺度变化，既需要高空间分辨率，又需要统计意义上的可重复测量，长期受到表征手段与取样方法限制。
