稳定化 PAN 纤维的“纺织化”路径：PANOX 的阻燃指标与应用窗口

日期：2026-03-15 浏览：1

稳定化 PAN 纤维的“纺织化”路径：PANOX 的阻燃指标与应用窗口

要点速览（TL;DR）

稳定化 PAN 纤维是 PAN 基碳纤维制造过程中的中间体，已经形成可独立销售的纺织材料体系，例如 PANOX。
依靠独特的化学结构，这类纤维在热作用下不易燃烧、不熔融、不软化、也不滴落，因此更容易成为阻燃纺织材料的工业基准。
**极限氧指数（LOI）**超过 50% 时，说明材料需要更高氧含量才可持续燃烧；配合阻燃等级口径，可对比不同纤维材料的阻燃水平。
热稳定性可达到 250°C 以上，同时保留纺织工艺所需的伸长行为区间约 3%–4%，可在常规纺织设备上加工。
针刺毡、非织造材料与 C/C 航空刹车盘前驱体是重要应用方向，后续通过炭化与化学气相沉积（CVD）可形成碳纤维增强碳材料（C/C）刹车盘。

关键概念与术语表

术语	含义
稳定化 PAN	经氧化稳定化后得到的不可熔、不可燃 PAN 中间体
LOI	极限氧指数（Limiting Oxygen Index）
CVD	化学气相沉积（Chemical Vapor Deposition）
C/C	碳纤维增强碳材料（Carbon Fiber Reinforced Carbon）
CTE	热膨胀系数（Coefficient of Thermal Expansion）

从中间体到纺织材料：为什么稳定化 PAN 能直接“做成布”

稳定化 PAN 纤维最早作为 PAN 基碳纤维制造过程中的中间产品存在，但它的化学结构使其在热作用下表现出独特优势：不燃烧、不熔融、不软化，也不会产生滴落。这一组合特性在阻燃纺织领域非常关键，因为很多有机纤维的风险并不只来自燃烧本身，更来自熔融滴落导致的二次灼伤。

热膨胀同样呈各向异性。以下表格给出商业纤维的可逆热膨胀典型数据范围，沿纤维轴向可出现负热膨胀，而垂直方向通常为正值。

表1. 商业碳纤维的典型可逆热膨胀

类型	CTE‖（10^-6 K^-1）	CTE⊥（10^-6 K^-1）	CTE⊥/CTE‖
石墨单晶	-0.5 至 -1.0	29	29–58
PAN 基 HT	-0.6	5–20	8.3–50
PAN 基 HM	-1.0	10–15	15
各向异性沥青基	-0.9 至 -1.4	6	4.3–6.7
各向同性沥青基	1	3	3

LOI：用一个可复验的指标衡量“是否真的不易燃”

极限氧指数是支持材料燃烧所需的空气中最低氧浓度。通过调节氧气与氮气的比例并逐步提高氧含量，直到试样开始持续燃烧，就能得到以百分数表示的 LOI 值。LOI 的测试方法可按 ISO 4589-2 与 ASTM D2863-00 等标准执行，便于跨批次与跨材料对比。

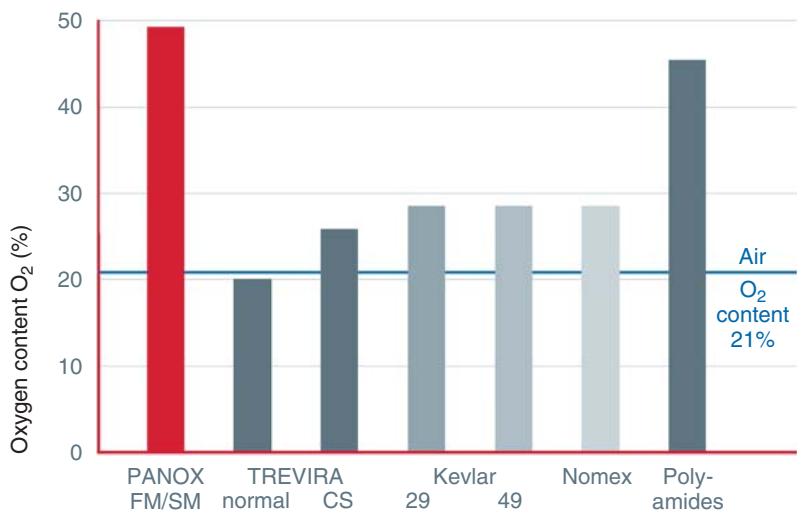

图1. 常见非易燃纺织纤维的 LOI 对比：稳定化 PAN 的 LOI 超过 50%

LOI 超过 50% 这一水平，在有机纤维中属于显著偏高的区间。配合阻燃等级口径，这类材料可达到 S-a 等级，用于对比阻燃纤维的易燃性等级。

热稳定性与纺织加工性：3%–4% 的伸长区间是“能不能上设备”的门槛

稳定化 PAN 的另一个优势是热稳定性可达到 250°C 以上，这对耐热产品非常关键。

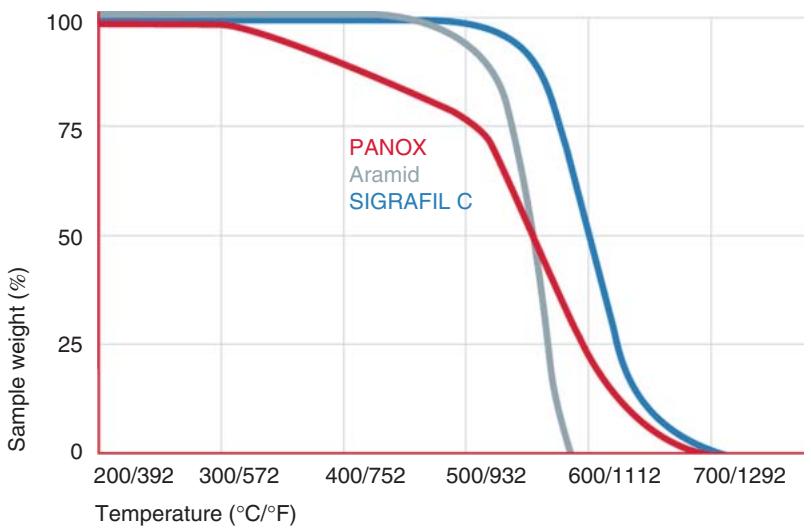

图2. PANOX 与芳纶、碳纤维的热稳定性对比

为了适配纺织工艺，这类纤维通常带有专用上油体系以提高加工手感与稳定性，并提供 3%–4% 的纤维伸长行为区间，使其能在常规纺织设备上加工为针刺或水刺非织造材料，并可与聚酯等纤维进行混纺以改善吸湿性与穿着舒适性。

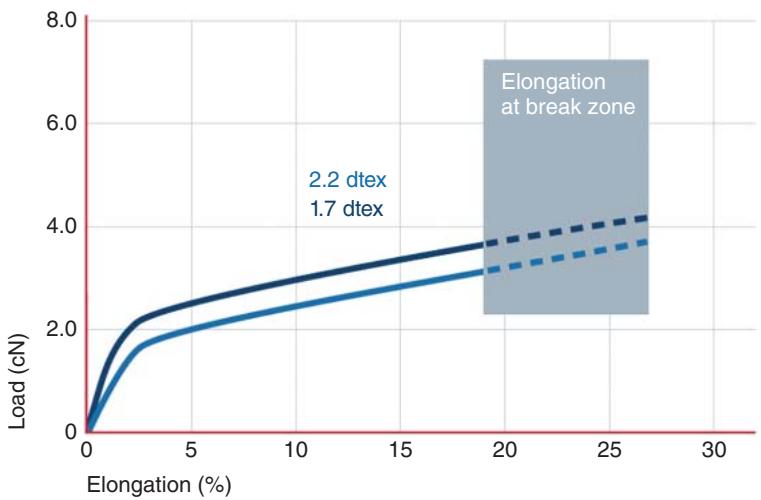

图3. PANOX 的纤维伸长行为示意：纺织加工可用的变形区间

供给形态上，可提供不同丝束规格、长度、密度与表面处理类型，既可作为连续丝束，也可作为短切纤维使用。

典型应用：从防护服到航空刹车盘前驱体

当 LOI 足够高且热稳定性满足要求后，应用会自然扩展到热防护、隔热与吸声等技术纺织品场景。

防火与防热防护服领域，常与其他纤维组合用于手套内衬与防护服内衬，面向消防、军警、赛车与钢铁行业等场景。

图4. 基于稳定化 PAN 的防护服示例

建筑与航空内饰中，可用于提升座椅与公共建筑家具的耐火性，在火灾中延缓软质泡沫的点燃或熔融，并降低有毒气体释放风险。

工业应用中，其耐热性与较好的耐化学性使其适合加工为焊接毯、波纹管、防护包覆、过滤与密封材料等。

汽车部件领域，非织造毡可用于发动机舱隔热与吸声，兼具阻燃隔离功能；在粉碎形态下，可替代石棉用于制动盘与制动鼓的摩擦衬片体系。

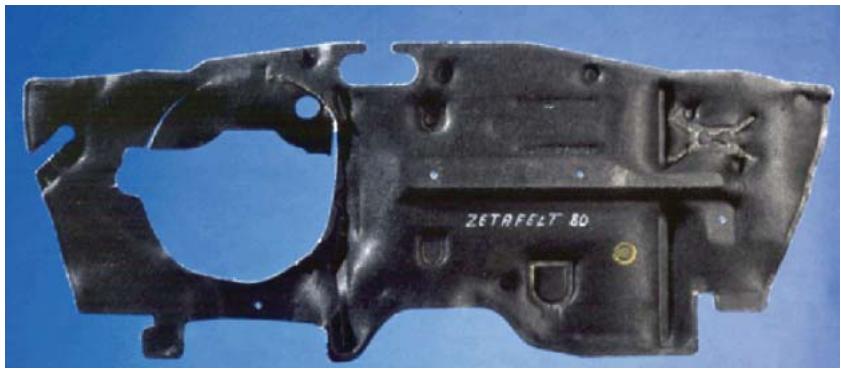

图5. 汽车用阻燃隔离毡示例

航空刹车盘的路线更接近“材料—工艺链条”的延伸：以稳定化 PAN 针刺毡为前驱体，先炭化，再通过 CVD 渗透与沉积固态碳，形成 C/C 刹车盘。刹车系统的封装设计可使其在着陆等工况下承受超过 1000°C 的温度。

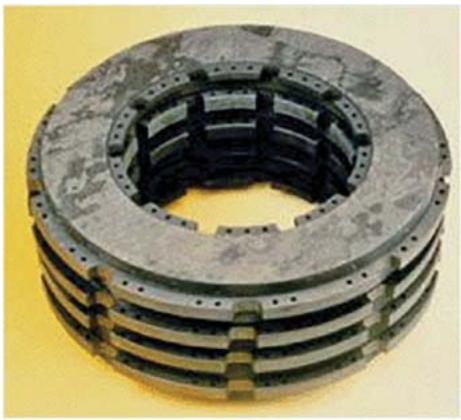

图6. 基于稳定化 PAN 针刺毡前驱体的 C/C 飞机制动盘示意

实操落地与边界条件

把稳定化 PAN 当作纺织材料使用时，需要同时锁定三类验收口径：LOI 与阻燃等级，热稳定性温区，以及纤维伸长行为与上油体系带来的加工稳定性。进入摩擦衬片或 C/C 刹车盘前驱体路线后，还需要把纤维形态一致性与后续炭化/CVD 的渗透均匀性纳入质量闭环，否则同样的纤维在不同密实化条件下会得到截然不同的材料表现。

常见问题（FAQ）

LOI 超过 50% 代表什么？代表材料需要非常高的氧浓度才能维持燃烧，通常体现出显著的阻燃能力。
为什么稳定化 PAN 不会熔融滴落？稳定化后的化学结构使材料进入不可熔状态，热作用下不表现出可流动熔融相。
3%–4% 的伸长行为为什么重要？这是常规纺织装备可加工性的重要门槛，直接影响能否针刺、水刺与成网成布。
为什么它能作为 C/C 刹车盘的前驱体？针刺毡结构可在炭化后形成纤维骨架，随后通过 CVD 渗透沉积固态碳实现致密化并形成 C/C 结构。
最容易忽视的质量控制点是什么？上油体系与纤维伸长行为会直接决定加工稳定性；前驱体毡的密度与孔隙结构会决定后续炭化与 CVD 的渗透均匀性。

精工博研-国磨质检（国家级石墨检测平台）

依托国家磨料磨具质量监督检验中心能力体系**，
面向石墨、焦炭、石油焦、炭素制品、锂离子电池石墨类负极材料等碳材料
提供化学成分、晶体结构、力学性能、物理性能、高温性能等检测服务，可覆盖石墨化度、灰分、挥发分、固定碳、全硫/硫分、体积密度、真密度、气孔率、电阻率、抗压强度、抗折强度、抗拉强度、高温力学性能等关键指标。
依托国家级质检平台基础、CNAS 认可、CMA 资质认定及央企体系背景，精工博研-国磨质检可为企业研发验证、原料评价、质量控制、产品性能测试及进出口质量证明等场景提供专业、规范、可信的检测技术支持。
针对石墨等碳材料进出口业务，和国内多个海关合作，相关检测报告可作为企业报关、报关及质量技术说明的参考依据

欢迎您联系我们，沟通交流，联系电话 19939716636（微信同号）
