重载丝束碳纤维：导电填充与工程增强的两条应用链

要点速览（TL;DR）

• 重载丝束（heavy tow）把单束丝束规模推到 40–50k 甚至 300–400k 单丝，为连续化供料与规模化加工提供了更直接的原料形态。
• 同一批丝束可以走两条路径：保留连续纤维做织造/编织/缠绕/拉挤/预浸料；或切断、粉碎成短切/磨碎纤维，用作注塑与导电填料。
• 在聚碳酸酯（PC）等体系中，纤维添加量越高，电阻率越低、导电性越强，同时电磁屏蔽性能随之提升。
• 纤维添加量提升也会提高拉伸与弯曲的强度与模量，其中刚度的提升幅度更显著。
• 上浆体系决定与基体的兼容性，常见体系包含聚氨酯（PU）、含芳香与环氧官能团的聚合物组分以及甘油等。

关键概念与术语表

重载丝束的两种供料形态：线轴与箱装

重载丝束可以以多子束方式组织，例如 400k 丝束由 50k 子束组合而成，这类结构便于后续分束与加工。

图1. 400k 重载丝束的 50k 子束结构示意

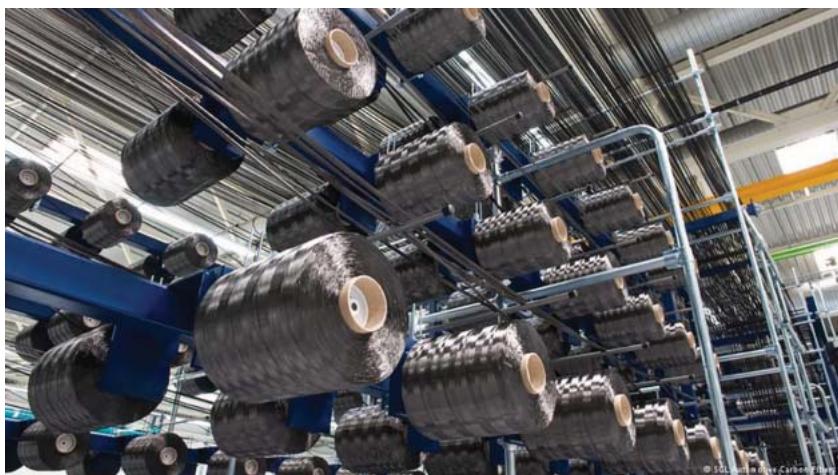

50k 级丝束可用于生产非卷曲织物等连续增强体产品。

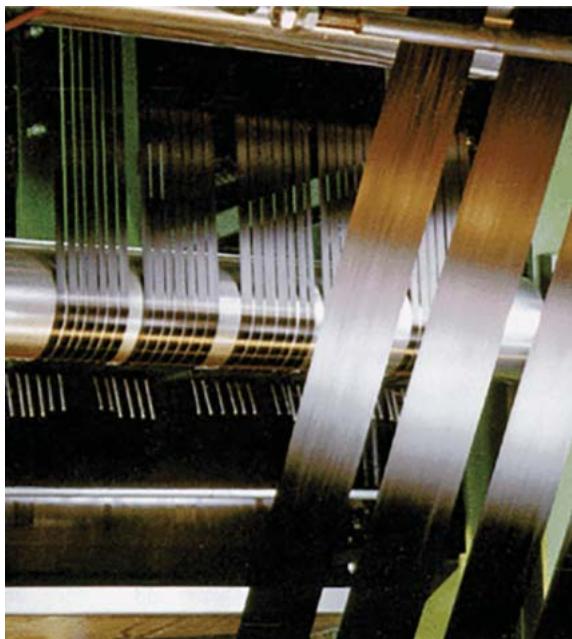

图2. 用于非卷曲织物生产的 50k 重载丝束示例

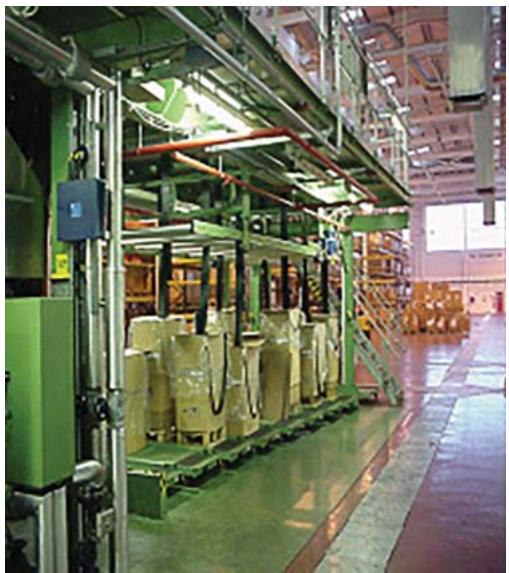

供料方式除了常见线轴，也可以把 400k 丝束堆置在箱体中，便于后续切断、粉碎或连续牵引。

图3. 箱装堆置的 400k 重载丝束示例

从连续纤维到短切/磨碎：注塑增强与导电填充的入口

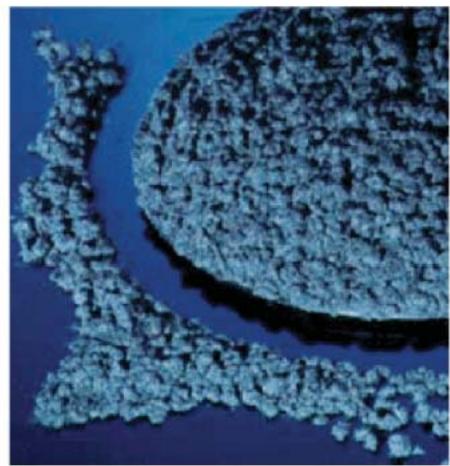

400k 丝束可以被精密切断为短切纤维，或进一步磨碎为粉状外观的纤维填料。短切形态更适合与热塑与热固树脂体系混配并进入注塑工艺；磨碎形态更接近粉体，更适合干混体系、胶黏剂、地坪材料与水系胶黏体系中作为导电组分使用。把磨碎纤维做成粒状造粒形态后，可进一步改善操作与加料稳定性，适配热塑注塑工艺。

a

b

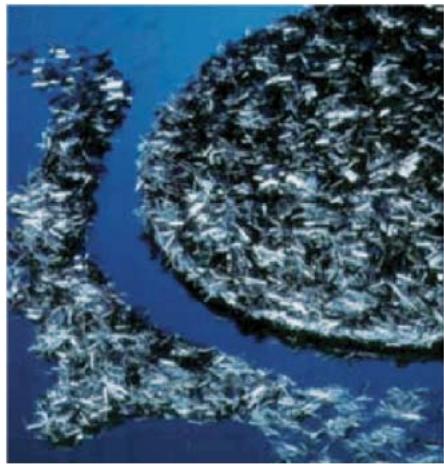

图4. 短切纤维与磨碎纤维的外观对比

导电与力学的同步提升：纤维添加量是最直观的拨杆

在 PC 等聚合物中，纤维添加量提升会降低电阻率、增强导电性，并进一步改善电磁屏蔽能力。

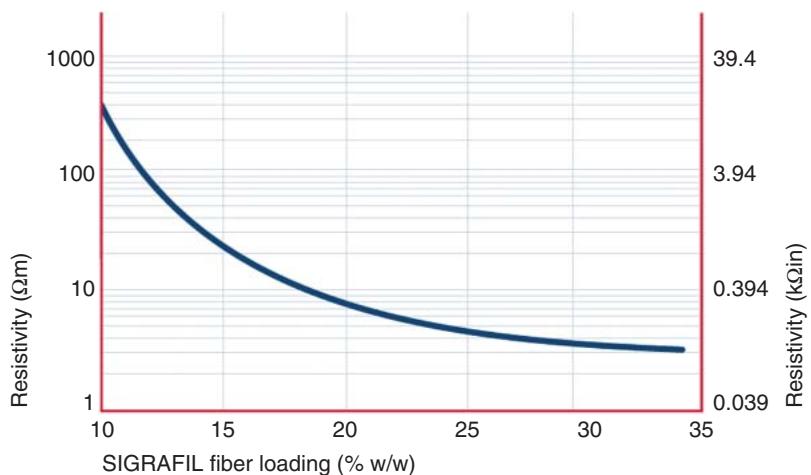

图5. PC 体系中随碳纤维添加量变化的导电行为示意

力学性能与导电性呈相似趋势：填充量越高，拉伸与弯曲强度与模量的相对提升越明显，其中刚度的增幅更大。

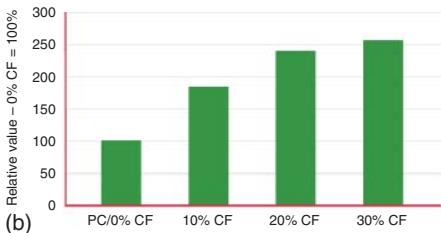

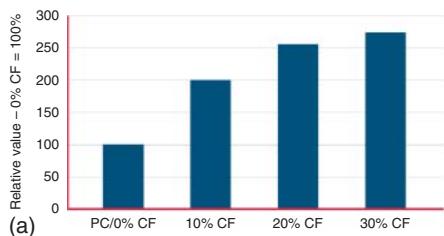

图6. PC 体系中碳纤维填充对拉伸与弯曲性能的相对影响示意

纤维与基体的相容性需要靠上浆体系来调节，常用体系包括 PU、含芳香与环氧官能团的聚合物组分以及甘油等。

连续纤维的加工链：织造到预浸料

连续碳纤维适配的工艺链很长，包括织造、非卷曲织物、多轴织物、编织、缠绕、拉挤与预浸料生产等。对连续纤维而言，“可织性与可铺展性”决定了后续是否能把纤维性能稳定转化为结构性能。材料通常被描述为生理无害，并具备较好的混配与操作特性，同时可与多种聚合物树脂体系兼容。

汽车：电动化让“轻量化乘员舱”成为刚需

连续碳纤维丝束在汽车领域的重要方向之一，是用于轻量化车身与电动车乘员舱，以对冲电池包带来的重量。另一个更直观的落地场景来自碳陶刹车盘：1999 年在法兰克福车展上出现的碳陶刹车盘，引入了基于基础专利的工程路线。与灰铸铁刹车盘相比，碳陶刹车盘重量可降低约 50%，非簧载质量可减少接近 20 kg，同时带来更好的制动响应、更高的抗热衰退能力、避免热抖动、踏板脚感改善、转向行为改善与粉尘控制等收益；高热稳定、耐腐蚀与耐磨性进一步支持更长寿命。

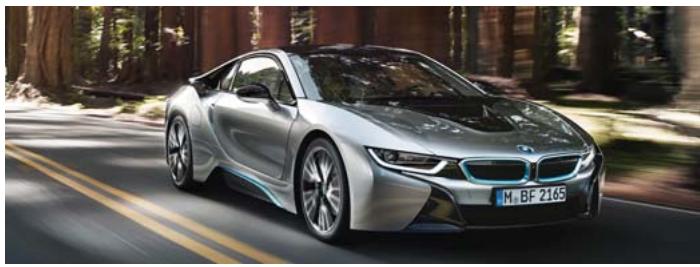

图7. 电混跑车车身结构中碳纤维复合材料的应用示例

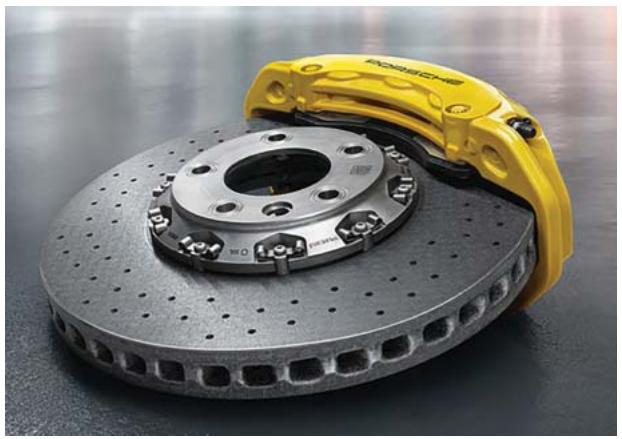

图8. 量产车型用陶瓷刹车盘示例

风电：叶片越长，主梁越依赖高比刚度

风电行业向更大转子叶片演进，推动叶片主梁与关键承载部位使用碳纤维增强体，尤其是长度超过 45 m 的叶片更依赖更高比刚度来实现更轻、更薄且仍足够刚的结构。叶片长度 60 m 已成现实，70 m 乃至 90 m 的规划进一步提高了对复合材料强度与刚度组合的要求。

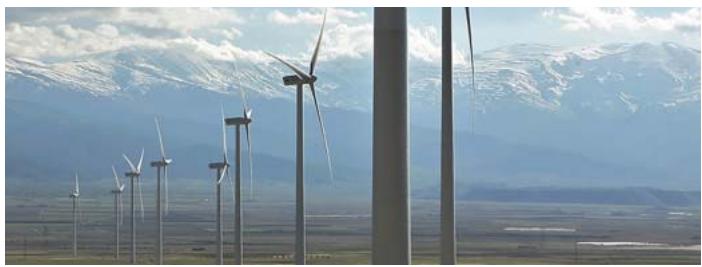

图9. 风电场景示意：大型化推动叶片结构材料升级

围绕叶片制造，可提供从干法单向带、织物与多轴织物，到浸渍热固性树脂的预浸料等多种半成品形态。部分材料体系以 50k 多丝束为基础，并获得 Germanischer Lloyd 的认可口径。

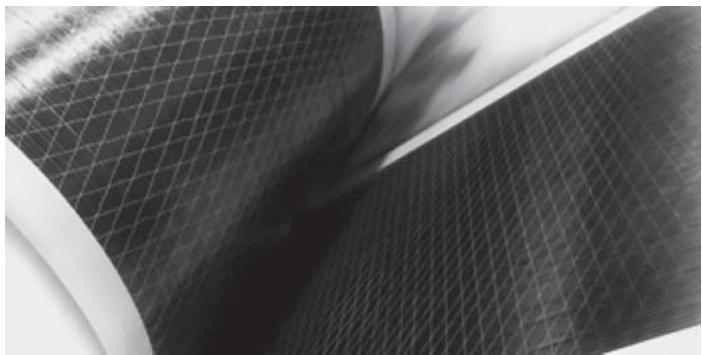

图10. 用聚酯纱固定的单向碳纤维带示例

航空航天、体育与机械：把“高比强高比刚”做进结构功能

航空领域，CFRP 常用于机身与机翼结构、地板梁与地板面板等，以提升运输效率；航天领域在发动机整流罩等部位同样需要这类材料组合。

图11. 机身与机翼结构中碳纤维复合材料的应用示意

体育领域，滑雪板、竞赛自行车车架、赛车单体壳、高尔夫球杆、鱼竿与弓箭等均会利用其高性能与轻量化优势。

图12. 滑雪板/雪板中碳纤维复合材料的应用示意

机械与自动化领域，抓取梁、提升梁、搬运梁等结构需要在高动态载荷下保持刚度并具备良好阻尼，机器人臂与横梁结构是典型代表。医疗领域还会利用 CFRP 的 X 射线透过性，计量与光学设备则会利用其可调到极低水平的热膨胀系数来获得更高尺寸稳定性。机床与高速运动部件中，替换传统铝或钢结构可提升动态性能与产出节拍。

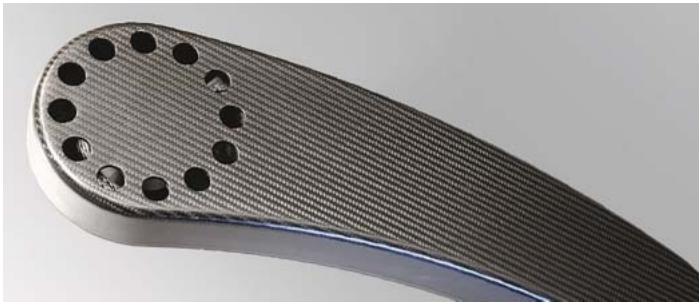

图13. CFRP 机器人臂示例

土木与建筑：纺织增强混凝土把碳纤维“编”进结构件

建筑领域对环境足迹与能效的关注，推动轻量化结构的探索。轻量化并不仅仅指低密度，更强调强度/密度或刚度/密度的高比值。围绕纺织增强混凝土的研究与产业化推进中，出现了以碳纤维增强混凝土为代表的路线，并建立了行业组织与品牌体系，例如以 TUDALIT 为代表的纺织混凝土材料体系。碳基编织物可作为增强体形式之一。

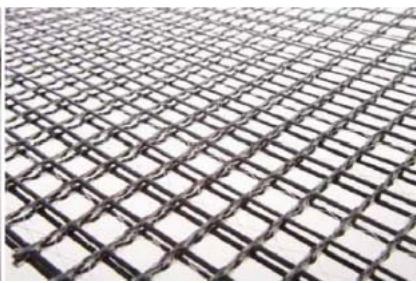

图14. 土木场景中的碳基编织增强体示例

纤维—基体耦合：上浆体系决定“能不能把纤维性能用出来”

碳纤维的性能要在构件层面兑现，关键在于与基体材料的匹配。热塑性与热固性聚合物、碳、陶瓷与混凝土的基体特性差异很大，对应的上浆体系也必须兼容。当前最常见的组合仍是碳纤维与热固性环氧树脂，上浆体系也常带有环氧官能团以提高界面作用。以 60 vol% 纤维含量、24k 与 50k 丝束为例，环氧预浸料体系的典型性能可用于参照对比。

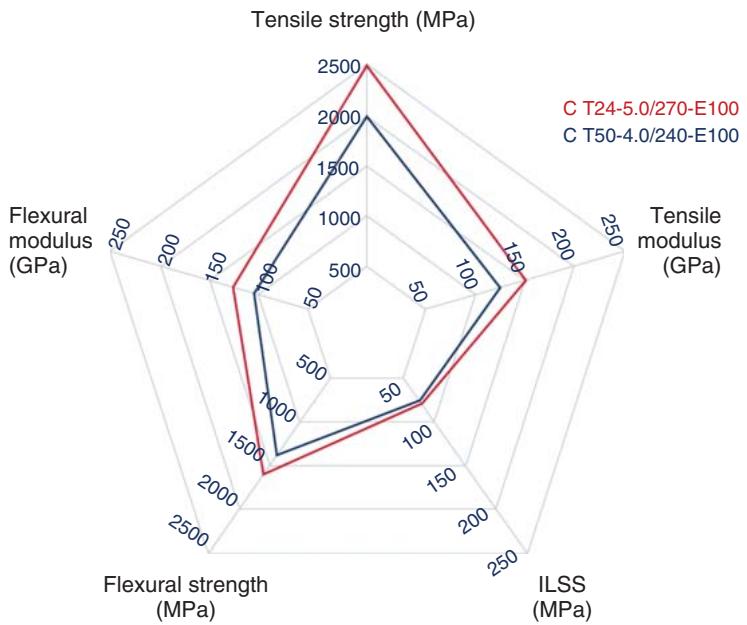

图15. 基于连续丝束的环氧预浸料典型性能示意

热塑性碳纤维复合材料面向批量化产品具有潜力，但对纤维表面与上浆体系更敏感。具备适配多种热塑体系的上浆、以及在纺织过程中更好的铺展行为，会带来更直接的性能提升空间。

实操落地与边界条件

把碳纤维用于导电填充时，最先要锁定的是分散与成形路径：短切与磨碎纤维分别对应不同的加料方式与流变窗口，造粒形态可以改善注塑加料与计量稳定性。把碳纤维用于结构增强时，最先要锁定的是上浆体系与工艺链：织造/铺展/预浸/固化各环节对界面与缺陷都敏感，材料卡片需要把“纤维类型—上浆体系—基体树脂—工艺路线”绑定定义。

常见问题（FAQ）

1. 40–50k 与 300–400k 丝束在工程上最大的意义是什么？ 更适合规模化供料与连续化加工，同时也更容易延伸出短切/磨碎的填充料形态，覆盖更广加工路径。

2. 为什么纤维添加量提升会同时改善导电与力学？ 碳纤维既能形成导电通路，也能作为增强体承担载荷；但两者都会受分散与界面相容性影响。

3. 磨碎纤维为什么常被用于胶黏剂与地坪体系？ 粉状外观更适合干混或浆料体系，可更容易实现导电功能的均匀引入。

4. 上浆体系为什么被反复强调？ 它决定纤维与基体的润湿与界面作用，直接影响导电网络的稳定性与结构增强效率。

5. 风电叶片为什么更强调碳纤维在主梁结构中的使用？ 叶片大型化对刚度与重量同时敏感，高比刚度材料能支撑更薄、更轻且仍可控的结构动态行为。
