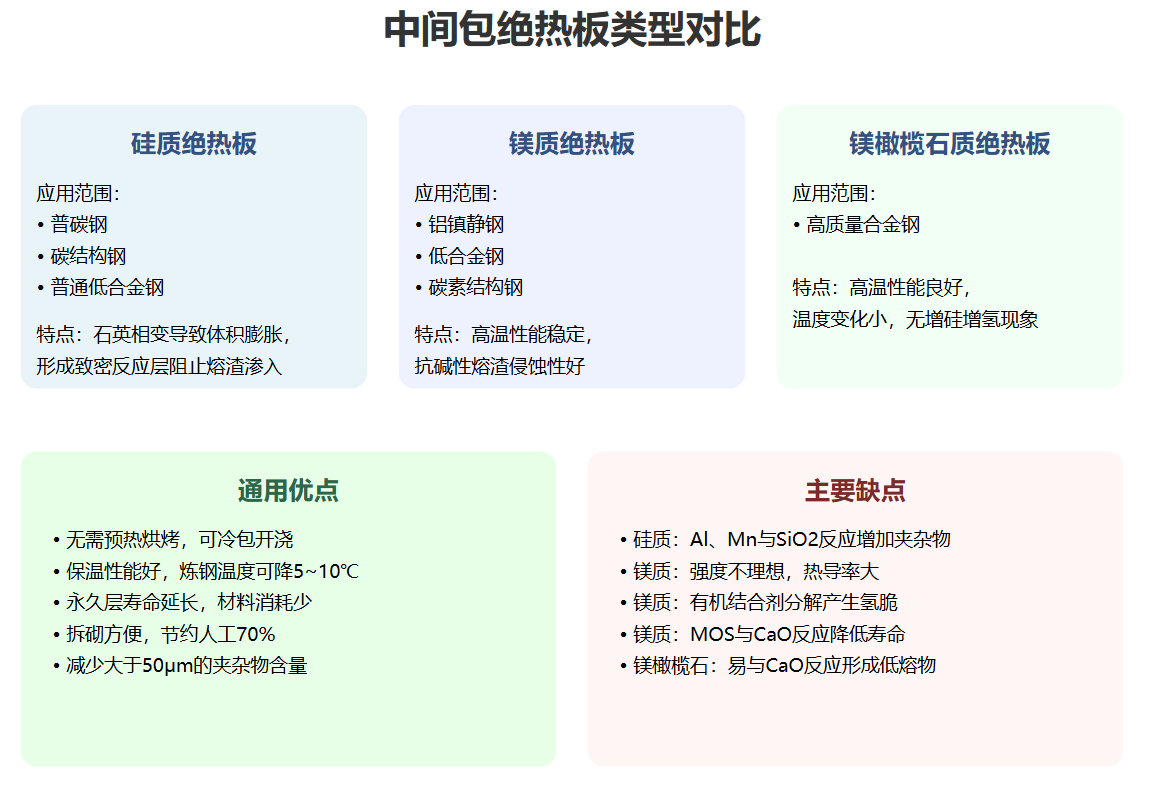

一、中间包绝热板的应用特点
中间包绝热板一般有硅质、镁质和镁橄榄石质三种,它们各自有着不同的应用特点:
硅质绝热板通常用于浇注普碳钢、碳结构钢和普通低合金钢。使用时,因为石英的相变会产生体积膨胀,让与熔渣接触的反应层致密化,阻止熔渣渗入,还能在表面形成高黏度玻璃相,进一步阻止熔渣渗透。
镁质绝热板可以用来浇注铝镇静钢、低合金钢、碳素结构钢等优质钢种。它高温性能稳定,抗碱性熔渣侵蚀能力强,能吸收熔渣中的 FeO 形成镁浮氏体产生体积膨胀,在绝热板表面形成致密结构,减少熔渣渗透。而且无机结合剂的镁质绝热板中的磷酸盐在高温下和杂质 CaO 生成高温稳定相,抗钢液冲刷性能出色。
镁橄榄石质绝热板主要用于高质量的合金钢钢种。使用中高温性能良好,浇注时温度变化小,因为用的是无机结合剂,不会有钢液“增硅增氢”的问题。
二、中间包绝热板的优缺点
优点方面:
1. 中间包不用预热烘烤,能冷包开浇,节省烘烤燃料。
2. 保温效果好,能让炼钢炉出钢温度降低 5~10℃,中间包不容易结冷钢。
3. 延长中间包永久层寿命,大幅降低耐火材料消耗。
4. 绝热板内衬拆砌方便,比耐火黏土砖砌筑省人工 70%,劳动条件也改善了。
5. 跟耐火砖包衬相比,铸坯中大于 50μm 的夹杂物含量明显减少。
缺点方面:
1. 硅质绝热板用于铝镇静钢和低铝镇静钢时,钢液中的 Al、Mn 等合金元素会和耐火材料中的 SiO2 反应,生成 Al2O3、2MnO·SiO2,让铸坯中氧化夹杂物增多,影响钢的质量。
2. 多炉连铸中镁质绝热板强度不太理想,用有机结合剂的镁质绝热板,有机结合剂分解出氢会进入钢水,导致钢“氢脆”。
3. 镁质绝热板热导率大,中间包内钢液温度变化大,还得在中间包边壁加其他绝热材料,施工更复杂。
4. 镁质绝热板在高温下形成的 MOS 结合相易和熔渣中的 CaO 反应生成低熔物,加快熔渣渗透,缩短使用寿命。
5. 镁橄榄石绝热板中的主晶相镁橄榄石容易和熔渣中的 CaO 反应生成钙镁橄榄石(CMS)等低熔物,损坏绝热板结构,降低寿命。
上一篇:【钢铁冶金】中间包是什么
