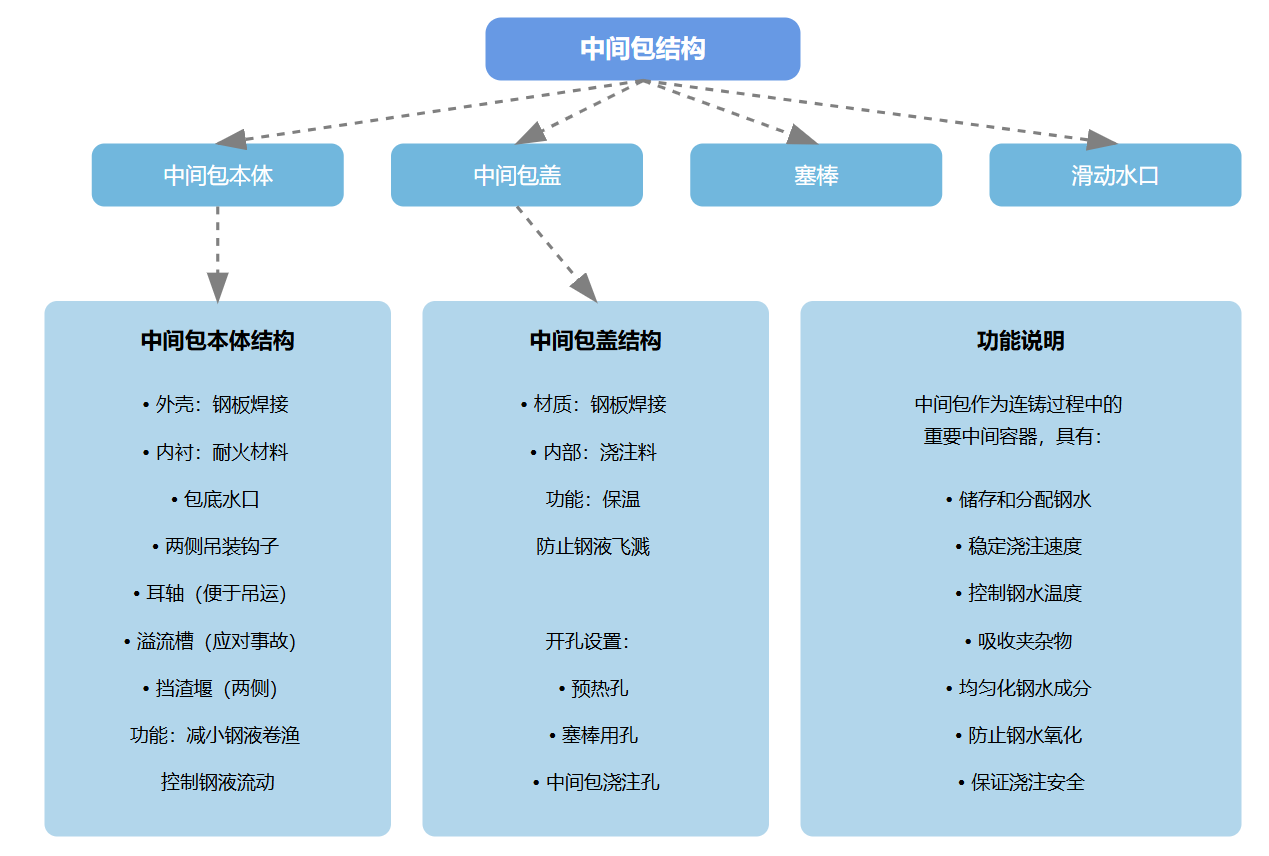

中间包是连铸过程中连接钢包和结晶器的关键设备,其主要功能是接收钢包中的钢水,并将其均匀、稳定地输送到结晶器中。中间包的设计和构造非常精细,以确保钢水的质量和连铸过程的顺利进行。以下是中间包的主要组成部分及其功能:
1. 中间包本体
• 外壳:由钢板焊接而成,起到支撑和保护作用。
• 内衬:内部覆盖有耐火材料,用于保护中间包不受高温钢水的侵蚀,并保持钢水的温度。
• 水口:设置在包底,用于控制钢水的流入速度和方向。
2. 中间包盖
• 预热孔:用于在使用前对中间包进行预热,确保其达到所需的工作温度。
• 塞棒用孔:用于插入塞棒,控制钢水的流入。
• 中间包浇注孔:用于将钢水从中间包导入结晶器。
• 结构:由钢板焊接而成,内部填充有浇注料,用于保温和防止钢液飞溅。
• 功能:减少热量损失,保持钢水温度稳定;防止外界杂质进入钢水。
• 孔位:
3. 塞棒
• 功能:通过移动塞棒来调节钢水的流入速度,确保连铸过程的稳定。
• 位置:安装在中间包盖的塞棒用孔中。
4. 中间包滑动水口
• 功能:用于精确控制钢水的流量,确保连铸过程的平稳进行。
• 位置:通常设置在中间包的底部,与结晶器相连。
5. 吊装装置
• 钩子及耳轴:设置在中间包两侧,便于吊运和更换中间包。
6. 溢流槽
• 功能:当中间包水口发生故障时,溢流槽可以收集溢出的钢水,防止事故发生。
• 位置:设置在中间包的外部,通常位于水口附近。
7. 挡渣堰
• 功能:减少钢液卷入渣滓的程度,控制钢液的流动,提高钢水的纯净度。
• 位置:设置在钢包长水口的两侧。
1. 钢水传输:钢水从钢包通过长水口流入中间包,中间包内的耐火材料和保温措施确保钢水温度稳定。
2. 钢水净化:通过挡渣堰和陶瓷过滤器等装置,去除钢水中的夹杂物,提高钢水的纯净度。
3. 流量控制:通过滑动水口和塞棒,精确控制钢水的流入速度,确保连铸过程的平稳进行。
4. 应急处理:当水口发生故障时,溢流槽可以收集溢出的钢水,防止安全事故的发生。
