什么是喷枪？

喷枪是铁水预处理中的重要装置，用于将预处理剂通过高压气体（如氧气或氮气）吹入高温铁水中，与铁水充分混合和反应，以达到脱硫、脱硅、脱磷等目的。喷枪主要由两部分组成：

1. 枪杆：

主要作用是完成与喷吹系统的连接和喷枪的安装固定。

2. 枪体：

主要作用是将预处理剂导入到熔融的铁水中进行铁水预处理。

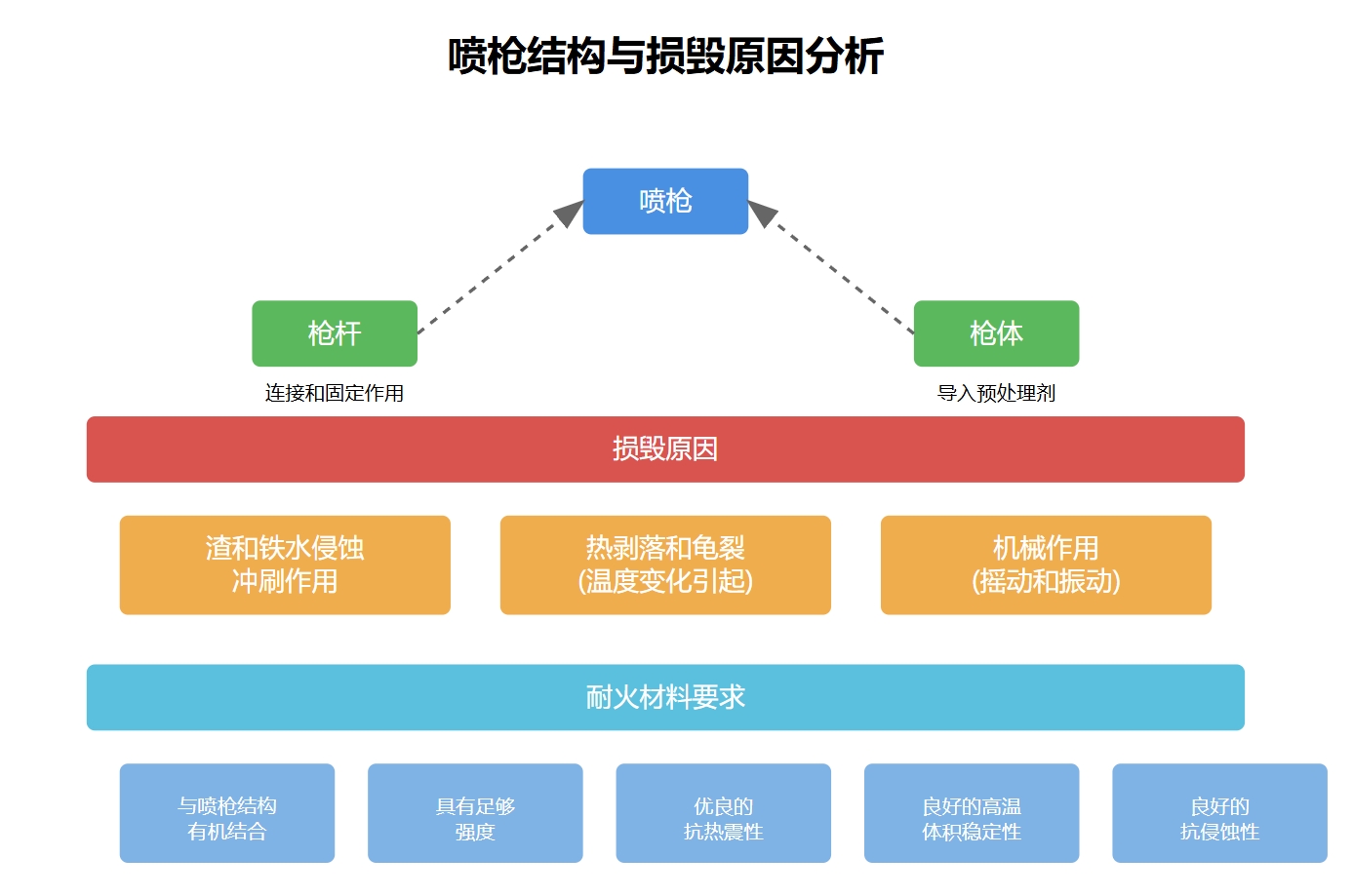

喷枪用耐火材料的损毁原因及要求

损毁原因

1. 高速气流和粉料的磨损

• • 喷出口周围：喷枪头部的喷出口周围，耐火材料受到高速气流和粉料的激烈磨损，导致材料的物理磨损和结构损伤。

2. 炉渣的侵蚀

• • 喷出口周围：炉渣对喷枪头部的耐火材料产生化学侵蚀，生成低熔点物质，进一步损害材料。

• • 渣线部位：渣线部位主要受到预处理剂的侵蚀作用，这些预处理剂会与耐火材料发生化学反应，导致材料的侵蚀和损坏。

3. 温度波动引起的龟裂和剥落

• • 中间部位：喷枪中间部位虽然受到的熔损作用较小，但主要受到使用过程中温度波动引起的龟裂和剥落，导致材料的结构损伤。

4. 机械振动

• • 整体喷枪：喷枪在使用过程中会受到机械振动，这些振动会进一步加剧材料的损坏，导致裂纹和剥落。

要求

1. 与喷枪结构有机结合

• • 结合性：耐火材料必须能够与喷枪的金属管芯有机结合在一起，以提高喷枪的整体使用性能。

2. 足够的强度

• • 机械强度：耐火材料必须具有足够的强度，以适应喷枪使用时由于机械振动带来的损坏。

3. 优良的抗热震性

• • 抗热震性：耐火材料应具有优良的抗热震性，尽量减少因温度的急剧变化导致的裂纹和剥落。

4. 良好的高温体积稳定性

• • 体积稳定性：耐火材料应具有良好的高温体积稳定性，避免因高温受热后产生收缩裂缝和剥落。

5. 良好的抗侵蚀性

• • 抗侵蚀性：耐火材料应具有良好的抗侵蚀性，能够有效抵抗脱硫粉剂、熔渣等物质的侵蚀。

常用耐火材料

为了满足上述要求，喷枪用耐火材料通常采用高铝质不定形耐火浇注料，并加入一定量的耐热钢纤维。具体参数如下：

• • 浇注料成分：Al₂O₃含量为60%～80%，加入约4%的耐热钢纤维。

• • 成型方法：采用振动成型的方法制成整体喷枪。

解决方案和注意事项

1. 合理设计耐火材料配方

• • 成分优化：根据实际使用条件，优化耐火材料的成分，确保其具有良好的抗侵蚀性和抗热震性。

2. 严格控制施工质量

• • 施工方法：严格按照施工规范进行浇注和振动成型，确保耐火材料的密实性和均匀性。

• • 干燥制度：严格控制干燥制度，确保耐火材料中的水分完全排出，防止在高温使用过程中出现裂纹和剥落。

3. 定期维护和检查

• • 维护保养：定期对喷枪进行维护和检查，及时发现并修复耐火材料的损坏部位，延长喷枪的使用寿命。

• • 温度监测：在喷枪使用过程中，定期监测喷枪各部位的温度，确保温度在安全范围内，避免因温度过高导致的耐火材料损坏。
