国产合成尖晶石理化指标深度解析：从烧结到电熔工艺的比较

合成尖晶石作为高性能耐火材料的关键原料，其产业布局和技术水平直接关系到我国高温工业的发展。目前，国内已在江苏、辽宁、河南等地形成多个生产集群，约有20家企业深耕于此，为镁铝系耐火材料的迭代升级奠定了坚实的原料基础。

然而，不同合成路径——主要是烧结法与电熔法——所制备的尖晶石，在理化指标、微观结构及最终应用上存在显著差异。对于研发和品控工程师而言，理解这些差异是实现材料精准选型与应用的前提。

烧结法：追求高纯与高活性的精细化路径

以氧化铝和轻烧镁为主要原料的烧结法，是制备高档尖晶石的主流工艺之一。江苏地区的代表性企业，如晶鑫新材料，在这一领域的产品线颇具代表性，覆盖了从常规烧结料到功能化改性及高活性微粉的全系列。

1. 典型烧结尖晶石的性能指标

我们来看两款代表性的烧结产品：标准的烧结镁铝尖晶石（JMA-66）和通过氧化锆改性的锆尖晶石（ZMA）。

表1：江苏晶鑫烧结尖晶石系列理化指标

从数据中可以看出，JMA-66是典型的化学计量偏富镁相的尖晶石，其高达95%的MA主晶相和极低的显气孔率（典型值1.2%），保证了其优异的体积稳定性和抗侵蚀性。而ZMA则通过引入ZrO₂，在保持高致密度的同时，利用ZrO₂的相变增韧机制来提升材料的热震稳定性，但值得注意的是，其Na₂O含量较高，这可能与引入锆所用的稳定剂有关。

2. 物相与微观结构的佐证

物相分析是判断尖晶石合成质量的核心手段。X射线衍射（XRD）图谱能够清晰地揭示材料的晶相构成。

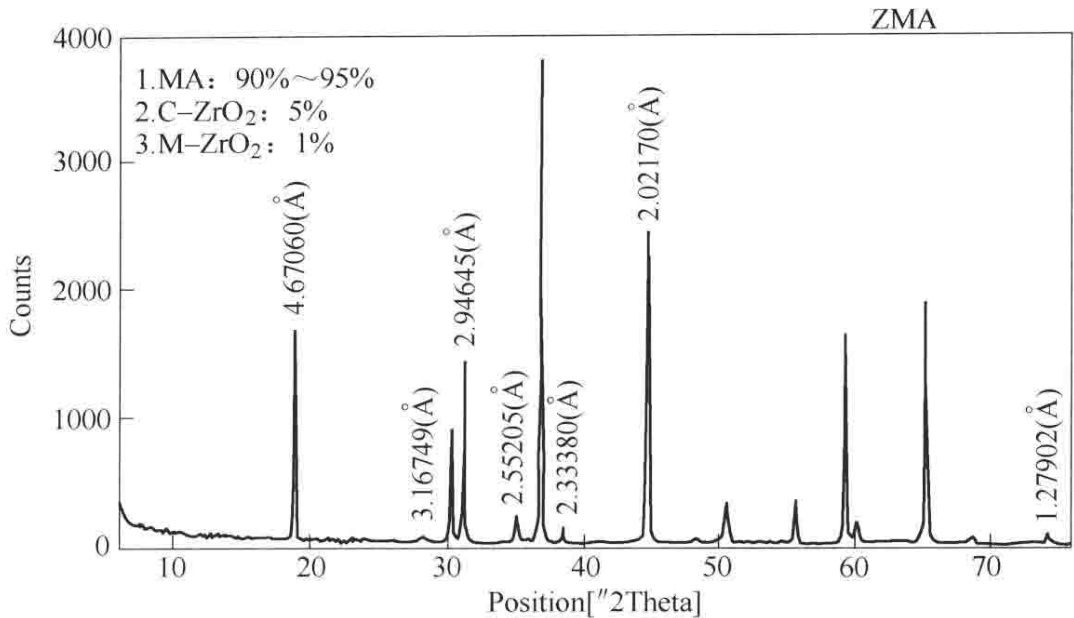

图1：江苏晶鑫ZMA锆尖晶石的X射线衍射分析图谱

这张图谱直观地确认了ZMA中镁铝尖晶石（MA）作为主晶相的存在，同时也能识别出立方相和单斜相ZrO₂的特征峰，这与表1中的物相组成数据完全对应。要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测尖晶石物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

3. 活性尖晶石微粉：基质优化的关键

除了作为骨料的烧结颗粒，用作耐火材料基质的活性微粉是另一大关键品类。通过低温烧结制备的MR66、AR78、AR90系列微粉，其核心特点是亚微米级的粒度（D₅₀ < 2μm）和巨大的比表面积（3.3~3.8 m²/g）。

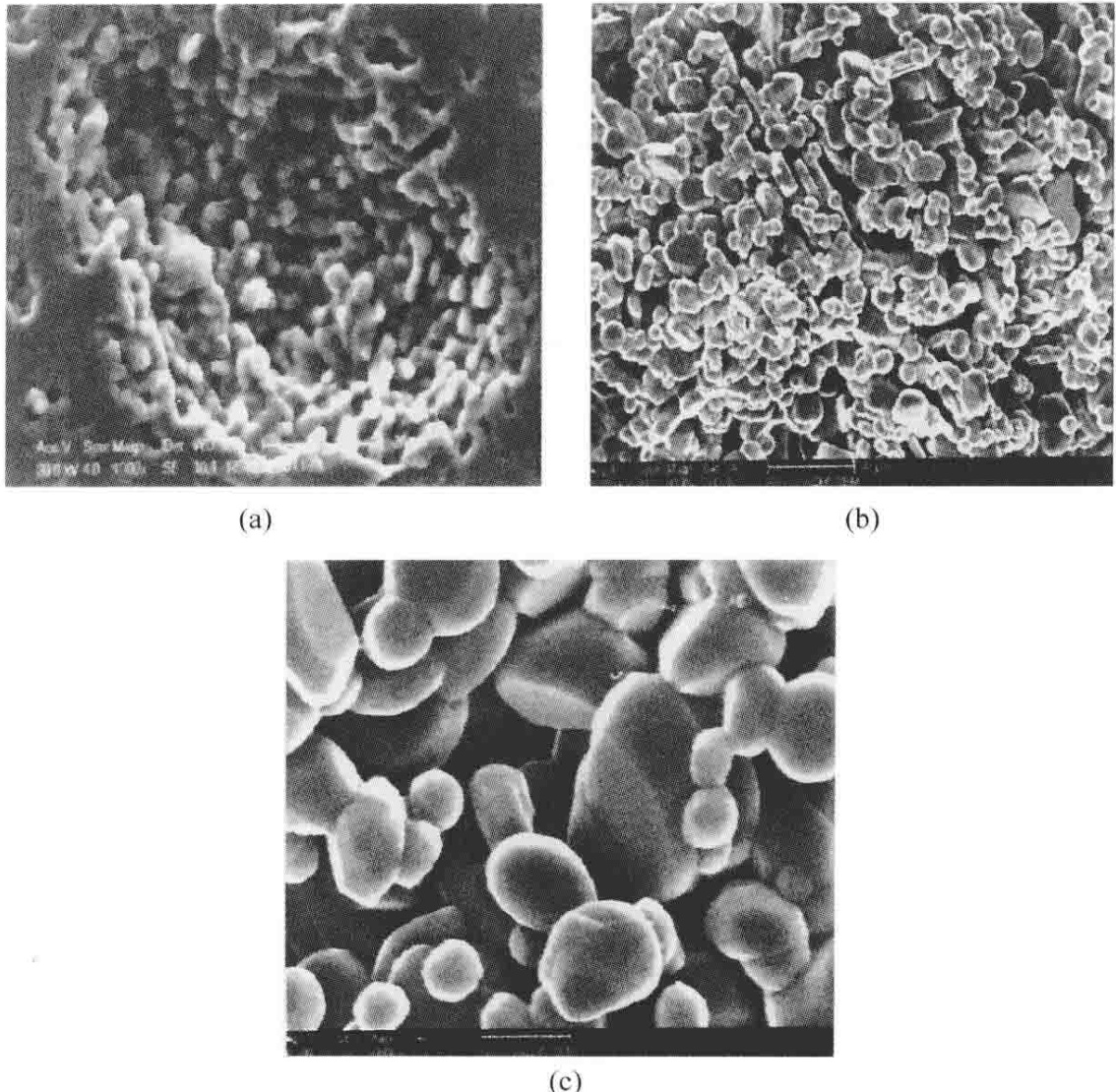

图2：活性尖晶石粉（MR66, AR78, AR90）系列显微结构

上图的显微结构清晰地展示了这些微粉的细小、均匀的颗粒形态。这种结构赋予了它们极高的热活性和烧结驱动力，在浇注料等不定形耐火材料中，能够有效促进基质的烧结致密化，提升材料的中温强度和整体性能。这本质上是通过精细的工艺控制，换取极致的反应活性，为高性能耐火材料的基质优化提供了关键选项。

电熔法：成本与性能的平衡之选

与烧结法不同，电熔法通过在电弧炉中将原料熔融后冷却结晶而成，通常致密度更高，晶粒更粗大。河南地区的郑州威尔、登封少林等企业是电熔尖晶石生产的代表。

表2：部分企业电熔镁铝或铁铝尖晶石理化指标

电熔法的一个显著特点是原料选择的灵活性。既可以使用高纯氧化铝生产高品质的AM-90，也可以使用矾土生产成本更低的AM-90（矾土级），但后者的SiO₂和Fe₂O₃等杂质含量会显著升高。这种差异直接影响了材料的最高使用温度和抗侵蚀性。

一个特别的产品是电熔铁铝尖晶石（(Fe,Mg)O·Al₂O₃），它利用氧化铁作为原料之一，其高含量的Fe₂O₃（44~51%）赋予了材料特殊的性能，常用于水泥回转窑等特定工况。

总的来看，烧结法产品以其纯度高、结构可控、品类精细而见长，尤其是在高活性微粉方面具有独特优势，更适合对材料性能有极致要求的场合。而电熔法产品则以其高致密度、大晶体和成本效益为特点，提供了更多元化的选择，尤其能满足对体积密度有严苛要求的应用场景。对于材料工程师而言，深入理解这两种工艺路径下的产品特性，是驾驭尖晶石这一关键原料，开发新一代高性能耐火材料的基石。
