详情

MgO-CaO制品

1. 概念

MgO-CaO系统中无化合物形成，最低共熔点温度高达2370℃。高温下，MgO和CaO彼此部分互溶。在此系统中，任何MgO/CaO比的组成，都是耐火度很高的碱性材料。镁钙制品的碱性比镁质、镁铝质、镁硅质、镁铬质强，而且随着CaO/MgO比的增大而增强。按照是否含有游离CaO，分为稳定性镁白云石砖砖和不稳定性镁白云石砖砖

2 分类

按照CaO与MgO的摩尔比：等于1，为白云石砖；小于1，为镁白云石砖（镁钙砖）。

按照是否含有游离CaO，可分为稳定性镁白云石砖和不稳定性镁白云石砖。

按照主要生产工艺可分为烧成白云石砖（镁白云石砖）和不烧白云石砖，焦油结合白云石砖等；在我国生产使用最多的MgO-CaO制品为烧成镁白云石砖。。

3 镁白云石砖

3.1 概念：

以镁白云石砖砂（或白云石砂）、镁砂作原料，以污水结合剂混练，高压成型，高温烧成，是烧成镁白云石砖的基本工艺。

3.2 生产工艺要点

• 原料

    制造镁白云石砖的原料，应该有尽量高的化学纯度（CaO与MgO的含量高），尽量低的气孔率和高的致密度。

• MgO-CaO制品的配料组成

    一是按设定的MgO/CaO比，先生产出镁白云石砂，再以此砂制砖，为一种原料制砖法，是最简单的配料工艺，与白云石砖的生产方法相似。镁白云石砂的生产，可以采用相应MgO/CaO比的镁化白云石作原料，也可采用菱镁石（或高钙镁石）与白云石配料合成生产；

    二是采取白云石砂和镁砂配料生产方法：

    三是采取白云石砂与镁白云石砂配合生产方法。

烧成镁白云石砖原料的混练

烧成镁白云石砖原料的混练需采用无水结合剂，如石蜡等。

特征及用途

显微结构

烧成镁白云石砖的显微结构基本是所用原料显微结构的组合。高纯天然白云石砂的显微结构为方钙石、方镁石部分比邻、相互抑制的十分均匀的致密型细晶结构。方镁石为略显突起的浅色晶体，尺寸在2~5μm，并被方钙石包围，方钙石的晶体尺寸与方镁石接近。

耐水化性

烧结镁砂比电熔镁砂耐水化性好，电熔镁砂易产生偏析

荷重软化点1700℃以上，高温重烧收缩大，温度大于1750℃时，炉子降温易产生砖缝渗钢

真空下，镁白云石砖比镁砖、镁铬砖更稳定

有脱硫作用，对生产洁净钢有利

最大缺点：易于水化

理化指标

YB/T 4116-2018规定 @标准

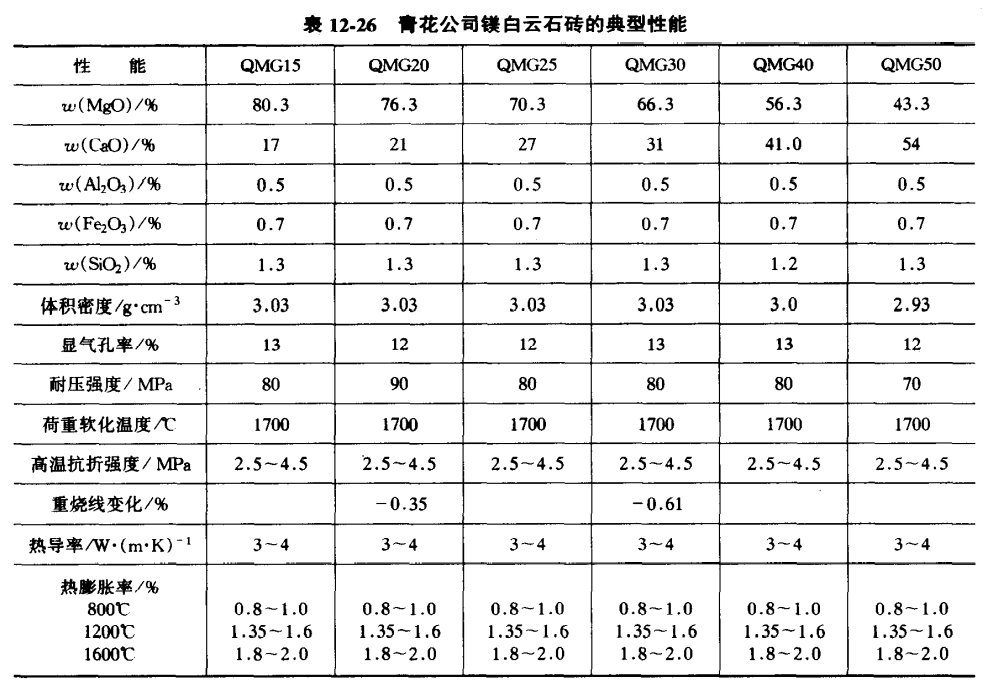

某公司砖理化指标

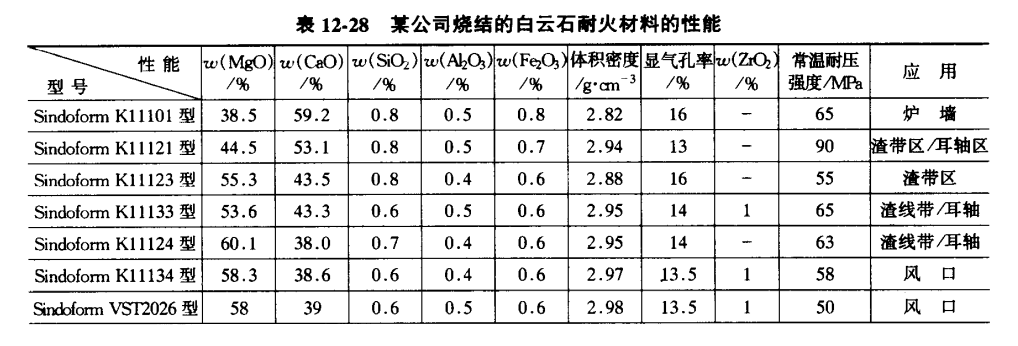

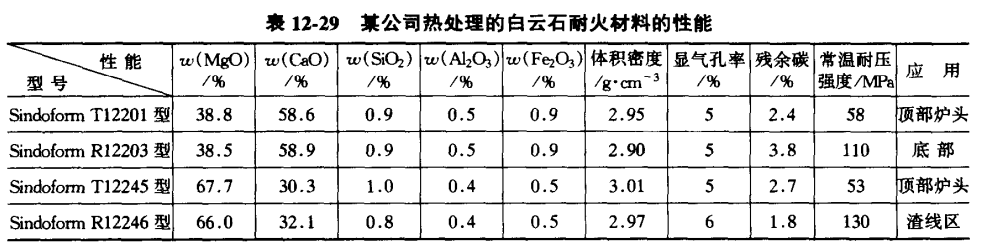

国外公司生产的指标

镁白云石锆砖

概念

MgO-CaO缺点之一是抗热震性差。

加入2%的ZrO2，热震稳定性（1100℃，风冷）明显提高，但高温抗折强度下降

应当根据使用环境确定氧化锆加入的种类、粒度和加入量

理化指标

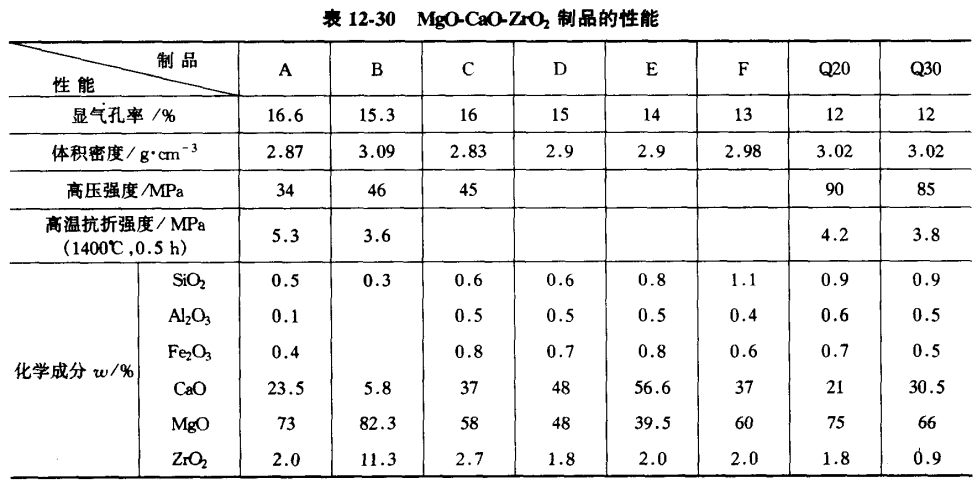

几种水泥窑用MgO-ZrO-ZrO2制品性能@标准

稳定性白云石砖

概念：以白云石和蛇纹石为原料，加入适量磷灰石稳定剂和氧化铁烧结剂制造稳定性白云石熟料
