耐火度的检测

详情

耐火度是指材料在高温作用下达到特定软化程度的温度，表征材料抵抗高温作用的性能，是判定能否作为耐火材料的依据。

耐火度所表示的意义与熔点不同，熔点是结晶体的液相与固相处于平衡时的温度，耐火度是多相体达到某一特定软化程度的温度。绝大多数普通耐火材料都是多相非均质材料，无一定熔点，其开始出现液相到完全熔化是一个渐变过程，在高温下相当宽的范围内，固液相并存。因此，表征这种材料在高温下的软化和熔融的特征，只能以耐火度来度量。

耐火度的测定方法除国际标准（ISO528）外，各国都有标准方法，但大致相同，都是采用与标准测温锥比较的方法。GB/T 7322—2017《耐火材料耐火度试验方法》与国际标准（ISO528）完全相同，下面以GB/T 7322—2017为例简述试验要点及相关设备。

1.试验原理

将耐火材料的试验锥与已知耐火度的标准测温锥一起栽到锥台上，在规定的条件下加热，并比较试验锥与标准测温锥的弯倒状态或者通过热电偶直接测量试验锥弯倒时的温度来表示试验锥的耐火度。

2.试样制备与检测

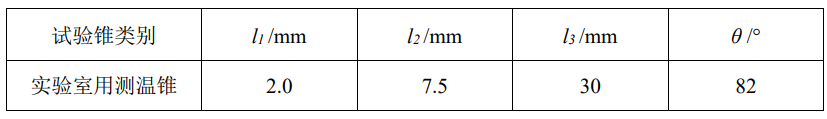

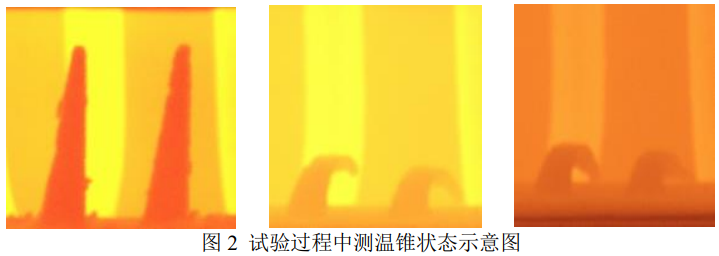

将被测材料磨成细粉，制成与标准测温锥形状、尺寸相同的截头三角锥，也可直接从耐火制品上锯取上述的截头三角锥，与标准测温锥一起插在一个耐火的底盘上，放在炭阻炉或燃气高温炉内，按规定的速率加热，视其与标准测温锥相比较所弯倒的程度或将两支以上的试验锥栽到锥台上，当其弯倒至锥的尖端接触底盘时的温度（见图2），即为材料的耐火度。

3.试验设备

国磨质检拥有知名品牌的全自动耐火度试验炉，该设备满足标准GB/T 7322—2017《耐火材料耐火度试验方法》要求，可为企业生产研发等质控环节提供准确、科学的检测数据，助力企业高质量发展。
